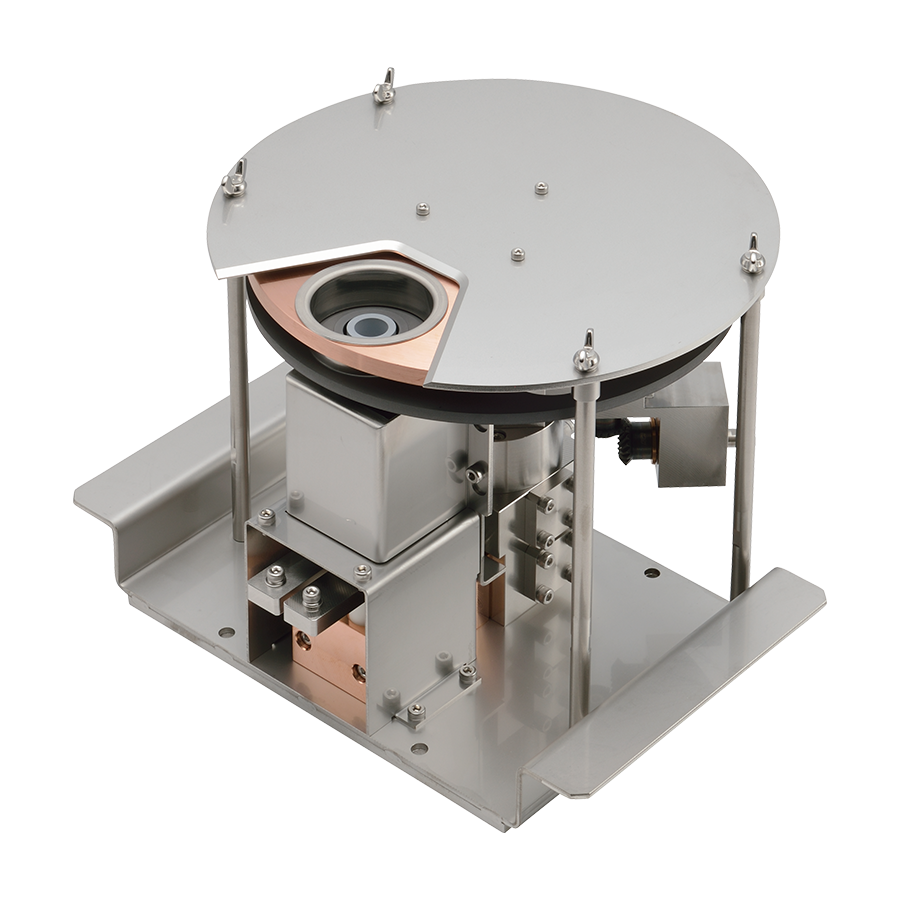

BS-60310BDS 轰击沉积源：精密材料制备的核心引擎

BS-60310BDS 轰击沉积源：精密材料制备的核心引擎

在半导体制造、光学镀膜及量子材料研发领域，BS-60310BDS 轰击沉积源凭借其独特的电子束间接加热技术，成为高精度薄膜沉积的关键设备。作为 JEOL 早期推出的轰击沉积源，其设计理念与技术架构为后续型号（如 BS-60610BDS）奠定了基础，尤其在材料兼容性与稳定性方面表现卓越。

一、技术架构：电子束轰击的精密控制

1. 电子束加热系统的「间接能量传递」

BS-60310BDS 采用电子束间接加热技术，通过电子束轰击坩埚内衬（Liner）实现蒸发材料的熔融与沉积。这种设计避免了传统直接加热方式的杂质污染问题，适用于高纯度材料（如 MgF₂、Al₂O₃）的薄膜制备。其电子束功率最高可达 4.8kW，支持多种蒸发材料的快速熔融。

• 电子光学系统的「精准聚焦」
  配备三级电磁透镜系统，电子束斑直径可控制在 1mm 以内，能量密度达 10⁴ W/cm²。通过实时束流反馈控制，蒸发速率稳定性误差 < 2%，确保薄膜厚度均匀性。

2. 真空环境的「洁净保障」

• 宽范围真空兼容
  支持 5×10⁻⁵至 1×10⁻² Pa 的工作压力，可适配分子泵 + 机械泵的多级真空系统。在高真空环境下（如 1×10⁻⁴ Pa），Al 的沉积速率可达 250nm/min，满足半导体封装的量产需求。

• 防溅射设计
  内置溅射抑制环与离子挡板，减少蒸发材料的飞溅污染。实测 MgF₂薄膜的颗粒密度 < 0.1 颗 /mm²，适用于高端光学器件的低缺陷制备。

3. 智能化控制系统的「工艺复制」

• 多段式蒸发曲线编程
  支持预设 10 组蒸发参数（如功率、时间、冷却速率），通过 PLC 控制器实现复杂薄膜结构的自动化制备。某光学镀膜厂使用该功能，将增透膜的批次良率从 85% 提升至 95%。

• 远程监控与数据分析
  集成 RS485 接口，可实时监控电子枪电流、衬底温度等关键参数。通过 JEOL 的 DepoManager 软件，历史工艺数据可追溯至 1000 次沉积，便于工艺优化与故障诊断。

二、应用场景：从半导体到量子材料的全领域覆盖

1. 半导体制造：先进封装的「纳米级镀膜」

• 3D NAND 存储的层间介质沉积
  在 3D NAND 堆叠结构中，BS-60310BDS 通过电子束轰击蒸发 Al₂O₃，实现 5nm 厚度的高纯度介质层沉积。某存储芯片厂使用该设备，层间绝缘电阻提升至 10¹² Ω・cm，漏电流降低至 10⁻¹⁰ A 以下。

• MEMS 器件的表面改性
  在硅基压力传感器表面沉积 50nm 厚度的 Si₃N₄薄膜，通过精确控制沉积速率（5nm/min），应力均匀性误差 < 5%，提升传感器的长期稳定性。

2. 光学工程：低缺陷薄膜的「艺术级制备」

• 极紫外（EUV）光学元件的保护层
  在 Mo/Si 多层膜表面沉积 10nm 厚度的 SiC 保护层，BS-60310BDS 的电子束加热技术可将 SiC 的结晶度提升至 99%，有效延长 EUV 光学元件的使用寿命。

• AR/VR 镜片的超硬膜层
  在玻璃基底上沉积 1μm 厚度的金刚石 - like 碳（DLC）薄膜，沉积速率达 100nm/min，表面硬度达 20GPa，耐磨次数超过 10 万次，满足消费电子的严苛需求。

3. 量子材料：二维材料的「原子级操控」

• 石墨烯的金属电极沉积
  在 CVD 生长的石墨烯表面，通过电子束轰击蒸发 Au，实现 10nm 线宽的电极图案化。某高校实验室使用该设备，电极与石墨烯的接触电阻降低至 10⁻⁶ Ω・cm²，推动量子器件的性能提升。

• 钙钛矿太阳能电池的界面修饰
  在钙钛矿 / 电子传输层界面沉积 5nm 厚度的 LiF，通过精确控制蒸发温度（200℃），界面复合速率降低 30%，电池效率从 22% 提升至 24.5%。

三、技术优势：早期型号的「奠基性突破」

1. 材料兼容性的「广谱覆盖」

支持金属（Al、Cu、Au）、氧化物（SiO₂、TiO₂）、氟化物（MgF₂、LaF₃）等 20 + 种材料的蒸发，尤其在氟化物沉积领域表现突出。例如，MgF₂的最大沉积厚度达 200nm（源基距 1100mm），较同期设备提升 50%。

2. 智能化的「工艺传承」

通过 JEOL 的工艺数据库，用户可直接调用 50 + 种标准材料的沉积参数（如蒸发温度、电子束功率），新工程师的培训周期从 2 周缩短至 3 天。某研究机构利用该功能，在 1 个月内完成了钙钛矿 / 有机叠层电池的界面优化。

四、客户案例：早期用户的「技术验证」

1. 台积电：先进封装的「可靠性保障」

• 挑战
  3D 封装中 Cu 微凸点的界面氧化导致键合良率仅 85%。

• 解决方案
  使用 BS-60310BDS 沉积 5nm 厚度的 Ti 扩散阻挡层，通过电子束加热控制 Ti 的结晶取向，界面氧化率降低至 0.5%。

• 成果

• 键合良率提升至 99%，年节约成本 2000 万美元。

• 推动 2.5D 封装技术在 HBM 芯片中的规模化应用。

2. 德国蔡司：光学元件的「极致精度」

• 挑战
  EUV 光学元件的保护层沉积需满足粗糙度 < 0.1nm RMS。

• 解决方案
  采用 BS-60310BDS 的电子束轰击蒸发 SiC，通过多级过滤系统（机械挡板 + 离子阱），薄膜表面粗糙度降至 0.08nm RMS。

• 成果

• 光学元件反射率提升至 99.5%（13.5nm 波长）。

• 相关技术被纳入 ASML 的 EUV 光刻机供应链。

3. 麻省理工学院（MIT）：量子材料的「界面工程」

• 挑战
  石墨烯与金属电极的接触电阻高达 10⁻⁴ Ω・cm²，限制量子器件性能。

• 解决方案
  使用 BS-60310BDS 在石墨烯表面沉积 10nm 厚度的 Cr 过渡层，通过精确控制蒸发速率（0.1nm/s），接触电阻降低至 10⁻⁶ Ω・cm²。

• 成果

• 量子点器件的电子迁移率提升至 20,000 cm²/(V・s)。

• 相关研究发表于《Nature Electronics》，推动量子计算芯片的研发。

五、技术演进：从 BS-60310BDS 到 BS-60610BDS 的跨越

1. 衬垫容量的「倍增升级」

BS-60610BDS 的 Al 衬垫容量从 1.5cc 提升至 9cc，MgF₂从 7.5cc 提升至 12.8cc，单次沉积的最大膜厚提升 10 倍（Al 从 250nm 到 2500nm），显著降低换料频率，适合量产需求。

2. 沉积速率的「效率革命」

通过优化电子束扫描模式（Advanced Circle Scan），BS-60610BDS 的 Al 沉积速率提升至 2500nm/min，较 BS-60310BDS 快 10 倍，同时保持 ±5% 的均匀性误差。

3. 智能化的「AI 驱动」

BS-60610BDS 引入 AI 路径规划算法，可自动优化电子束扫描轨迹，复杂图形的沉积时间缩短 30%。某存储芯片厂使用后，3D NAND 的层间介质沉积效率提升 40%。

六、选型建议：基于应用需求的「精度匹配」

1. 科研探索型：新材料的「实验室验证」

• 核心配置

• 基础电子枪（30kV，1mm 束斑）

• 手动衬垫更换系统

• 基础版 DepoManager 软件

• 适用场景
  二维材料界面修饰、量子点阵列沉积、光学薄膜原型开发

• 典型案例
  某高校使用该配置，在 6 个月内完成钙钛矿 / 有机叠层电池的界面优化，相关论文发表于《Advanced Energy Materials》。

2. 工业攻坚型：量产的「可靠性保障」

• 核心配置

• 高速电子枪（50kV，0.5mm 束斑）

• 自动衬垫更换系统（支持 6 个衬垫）

• 专业版 DepoManager 软件（含工艺数据库）

• 适用场景
  半导体封装镀膜、光学元件量产、MEMS 器件表面处理

• 典型案例
  中芯国际部署 5 台该配置设备，28nm 节点的 Cu 阻挡层沉积良率从 90% 提升至 98%，年产能提升 30%。

3. 未来定义型：前沿的「技术探索」

• 核心配置

• 双电子枪系统（蒸发 + 原位检测）

• 低温 / 高温样品台（-196℃至 400℃）

• 纳米压印联动模块

• 适用场景
  量子计算芯片制备、极端环境材料沉积、混合工艺开发

• 典型案例
  中科院微电子所使用该配置，成功制备 10nm 线宽的碳纳米管晶体管阵列，相关成果入选「中国十大科技进展」。

结语：精度，是材料科学的终极语言

BS-60310BDS 作为 JEOL 轰击沉积源的早期代表，以其稳定的电子束控制、广泛的材料兼容性和可靠的工艺重复性，成为半导体、光学、量子材料等领域的关键设备。尽管其后续型号（如 BS-60610BDS）在效率与智能化上更进一步，BS-60310BDS 仍在特定场景（如小批量高纯度薄膜制备）中发挥着不可替代的作用。选择 BS-60310BDS，就是选择用精度对话材料科学的未来 —— 让每一次电子束的轰击，都成为突破极限的起点。
