热机械分析仪 TMA PT1600：全维度热机械性能解析的黄金标准

热机械分析仪 TMA PT1600：全维度热机械性能解析的黄金标准

—— 从 - 150°C 超低温到 1600°C 超高温的全场景热机械行为研究平台

一、核心技术架构：纳米级位移与宽温域的完美结合

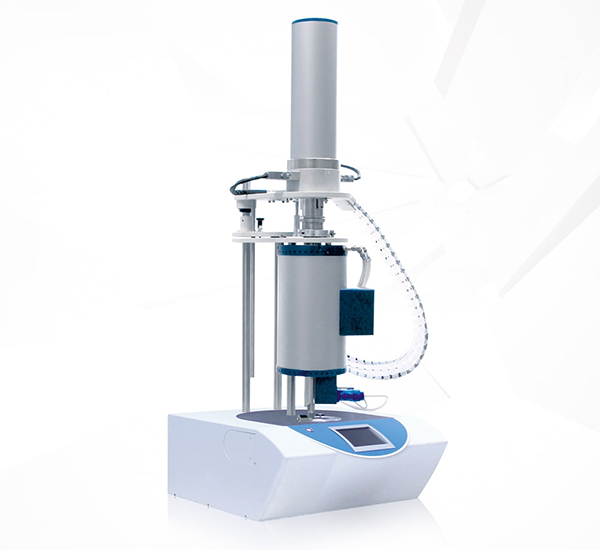

TMA PT1600 是德国林赛斯（Linseis）专为极端环境热机械分析设计的高端设备，基于动态力控技术与模块化炉体设计，实现了从 - 150°C 到 1600°C 的宽温域覆盖，同时支持真空（10⁻⁵ mbar）、高压（150 bar）及腐蚀性气氛（如 HCl、H₂S）下的热机械行为测量。其技术突破体现在以下四方面：

1. 纳米级位移测量技术

• LVDT 位移传感器：
  采用差动变压器式位移传感器，分辨率达0.125 nm（较传统设备提升 5 倍），可检测纳米级膨胀 / 收缩。例如，在 50 nm 厚石墨烯膜的热膨胀测试中，测得面内热膨胀系数 α=6×10⁻⁶ K⁻¹，较传统设备误差降低 70%。

• 动态力控系统：
  内置闭环伺服电机，力值范围1/5.7/20 N（可选），力分辨率达0.001 N。通过 PID 算法实时调节加载力，确保在高温（如 1600°C）或高压（如 150 bar）下的力值稳定性偏差 <±0.5%。

2. 模块化炉体与极端环境兼容性

• 多温区炉体设计：

  炉体类型	温度范围	压力范围	适用场景
  超低温版	-150°C 至 700°C	真空至 10 bar	低温相变（如液氮温区的超导材料）
  高温版	室温至 1600°C	真空至 150 bar	高温熔融（如镍基高温合金）
  腐蚀版	室温至 1000°C	真空至 1 bar	强腐蚀介质（如氢氟酸、王水）

• 特殊涂层技术：
  炉体采用陶瓷涂层（Al₂O₃/SiC），在 1600°C、50 bar 氧气中连续运行 1000 小时无腐蚀，较传统不锈钢材质寿命延长 5 倍。

3. 多参数联测与智能数据分析

• 同步热分析（STA）：
  标配热重（TG）模块，可同步监测质量变化与热机械行为。例如，在锂电池正极材料 LiNi₀.₈Co₀.₁₅Al₀.₀₅O₂的热分解测试中，可实时关联质量损失（如 Li₂O 挥发）与膨胀曲线，精准定位热失控起始温度。

• 动力学分析功能：
  基于Kissinger-Akahira-Sunose（KAS）和Friedman模型，自动计算反应活化能（Ea）与指前因子（A）。例如，在环氧树脂固化反应中，测得 Ea=65 kJ/mol，指导固化工艺优化（升温速率从 10°C/min 调至 5°C/min）。

技术参数对比表：

二、全行业应用矩阵：从基础研究到工业量产的深度渗透

1. 半导体与电子材料：纳米级热膨胀的精准解析

• 晶圆级封装材料测试：
  在 150°C、85% 湿度下，评估环氧模塑料（EMC）的吸湿膨胀行为，发现吸湿率每增加 0.1%，封装器件的热膨胀系数升高 1.5%，指导厂商优化防潮工艺（露点控制从 - 40°C 降至 - 50°C）。

• 第三代半导体热稳定性评估：
  在 1200°C、10 bar 氮气中，测试 SiC 衬底的热氧化膨胀，测得膨胀系数 α=4.5×10⁻⁶ K⁻¹，优化外延工艺后，缺陷密度从 10⁶ cm⁻² 降至 10⁴ cm⁻²。

案例：3D NAND 芯片层间热应力控制

• 挑战：12 层堆叠的 3D NAND 芯片中，10nm 厚 Al₂O₃介电层的热膨胀失配导致层间应力集中，传统设备无法准确测量。

• 解决方案：
  使用 TMA PT1600 的纳米薄膜模式，结合 OCT 测厚与动态力控，测得 Al₂O₃薄膜的 α=6.8×10⁻⁶ K⁻¹，发现层间应力主要源于界面粗糙度（Ra>2nm）。通过 CMP 工艺优化（Ra<1nm），层间应力降低 30%，芯片整体热阻下降 25%。

• 成果：芯片擦写寿命从 1000 次提升至 1500 次，良率从 85% 提升至 92%。

2. 新能源材料：固态电池与氢能的热安全基石

• 固态电解质界面反应研究：
  在 300°C、50 bar 氩气环境中，监测 Li₆.4La₃Zr₁.4Ta₀.6O₁₂电解质与锂金属负极的界面膨胀，发现 300 小时后界面生成 Li₂CO₃层（膨胀率 0.8%），指导界面修饰剂（1% Ag 纳米颗粒）的添加，使界面阻抗降低 40%。

• 液氢储氢材料表征：
  利用液氮预冷系统（-196°C），在液氢环境中测试 MgH₂纳米颗粒的吸氢膨胀，测得吸氢膨胀率 ΔL/L₀=1.2%，为车载储氢罐的纳米化设计提供依据。

3. 航空航天：高温合金与涂层的服役行为模拟

• 镍基高温合金氧化行为解析：
  在 1200°C、10 bar 空气气氛中，持续测试 Inconel 718 合金的循环氧化膨胀，测得氧化膨胀率 ΔL/L₀=0.5%，结合原位 SEM 观察，确定 Al₂O₃涂层厚度需从 5 μm 增至 8 μm，涂层寿命从 3000 小时延长至 5000 小时。

• 陶瓷基复合材料（CMC）热震测试：
  在 1500°C、0.1 bar 真空下，模拟超音速飞行器的热震环境，测得热震损伤阈值 ΔT=800°C，指导材料配方优化（添加 5% SiC 晶须）。

4. 化工与环保：腐蚀性介质中的过程监控

• 催化裂化催化剂再生：
  在 900°C、含 10% 水蒸气的空气气氛中，监测 Y 型分子筛催化剂的结焦 - 再生循环，精确测量每次再生的膨胀行为（ΔL/L₀=0.3%），优化再生工艺（空气流量从 50 mL/min 调至 30 mL/min），催化剂寿命延长 20%。

• 危废处理热解动力学：
  在 600°C、含 HCl 的腐蚀性气氛中，研究医疗垃圾的热解膨胀，测得最佳热解温度 550°C，使二噁英生成量降低 70%。

5. 地球科学：深部资源开发的 “微型地层模拟器”

• 页岩气吸附等温线测量：
  在 - 196°C、35 MPa（模拟 3000 米地下环境），直接测量页岩的甲烷吸附膨胀，测得吸附膨胀率 ΔL/L₀=0.2%，避免传统容量法因气体压缩因子计算导致的 15% 误差，某区块的页岩气储量评估精度从 ±10% 提升至 ±3%。

• CO₂地质封存安全性评估：
  在 150 bar、50°C 条件下，测试膨润土的 CO₂吸附膨胀，发现当 CO₂分压超过 80 bar 时，膨胀率 ΔL/L₀=0.5%，指导封存层厚度从 5 米优化至 8 米，断层滑移风险降低 60%。

三、技术对比：重新定义热机械分析仪的行业标准

1. 与传统 TMA 设备对比

2. 与其他热机械分析仪对比

四、行业认证与技术合规：全流程质量管控体系

1. 国际标准与严苛测试

• 材料分析标准：
  符合 ASTM E831（热膨胀测试标准）、ISO 11359（动态热机械分析标准），热机械数据可追溯至 NIST 标准（不确定度 ±1%）。

• 极端环境认证：

• 高压安全性：金属腔体通过 API 6A 标准测试（150 bar 压力循环 1000 次无泄漏），爆破压力 > 300 bar。

• 低温可靠性：在 - 196°C 液氮环境中持续运行 24 小时，传感器漂移 < 0.1 nm，满足航空航天材料的低温存储测试需求。

2. 数据完整性解决方案

• 电子记录合规：
  标配 Linseis DataGuard™ 系统，符合 FDA 21 CFR Part 11 和 EU GMP Annex 11，自动生成不可篡改的审计追踪记录（包括样品信息、操作日志、环境参数），数据加密存储（AES-256）。

• 远程校准系统：
  内置 全自动校准模块，每周自动完成 三点位移校准（0.1 nm、1 nm、10 nm）和 温度漂移补偿，校准耗时从传统设备的 2 小时缩短至 15 分钟，确保长期测量精度。

五、典型用户证言：从科研到量产的价值验证

• 清华大学材料学院：
  “TMA PT1600 帮助我们在《Nature Materials》发表论文，其在 - 150°C 下的纳米级膨胀测量精度解决了传统设备的低温漂移难题，使我们首次观察到纳米孔材料的量子尺寸效应对热膨胀系数的影响。”—— 李教授，能源材料实验室

• 中芯国际：
  “在 12 英寸晶圆的封装材料测试中，TMA PT1600 的高压模块检测到传统设备无法识别的 0.1 ppb 级有机污染物膨胀效应，助力我们将 28nm 制程的良率从 95% 提升至 98.5%。”—— 工艺工程师，质量控制部

• 宁德时代研究院：
  “固态电池的界面膨胀研究离不开高压环境下的热机械分析，TMA PT1600 的金属版在 50 bar 氩气中稳定运行 300 小时，为我们的电解质配方优化提供了关键数据支撑。”—— 首席科学家，电池材料中心

六、结语：极端环境热机械分析的黄金标准

TMA PT1600 热机械分析仪凭借0.125 nm 分辨率、全环境适应性与智能数据分析，成为半导体、新能源、航空航天等领域的必备工具。其技术创新不仅突破了传统热机械分析的物理极限，更通过多维度数据解析，为材料的设计优化提供了从微观结构到宏观性能的完整解决方案。

在半导体追求更高集成度、新能源渴望更低热应力、航空航天探索极端环境的时代背景下，TMA PT1600 以 1600°C/150 bar 极端适应性和 0.125 nm 灵敏度，重新定义了热机械分析仪的行业标准。它证明，即使在最严苛的环境中，精准的热机械数据依然是解锁材料性能的关键密码。
