Chip DSC-10 集成加热设计：微纳尺度热分析的范式革新

发布时间：2025-04-17 17:16 发布人：黄工浏览量：23

Chip DSC-10 集成加热设计：微纳尺度热分析的范式革新

—— 从材料研发到工业质检的全场景热行为解析方案

一、技术架构深度解析：MEMS 级集成设计的颠覆性突破

Chip DSC-10 是Linseis推出的全球首款全芯片式差示扫描量热仪（DSC），其核心优势源于 MEMS（微机电系统）技术与热分析的深度融合。通过将加热器、温度传感器和电子元件集成于 5mm×5mm 的陶瓷芯片内，实现了传统台式 DSC 无法企及的性能突破：

技术参数	Chip DSC-10	传统台式 DSC	技术代差
温度范围	-180℃至 600℃（液氮冷却）	-90℃至 500℃（液氮冷却）	超宽温域覆盖极端环境需求
加热 / 冷却速率	0.001-300℃/min	0.1-50℃/min	6 倍动态响应速度
温度精度	±0.2℃	±0.5℃	更高的实验重复性
热流分辨率	0.03μW	0.1μW	10 倍灵敏度提升
样品量	0.1-10mg	10-100mg	微纳级样品需求

核心创新点：

MEMS 级集成设计：

采用氮化铝（AlN）压电材料实现加热器与传感器的一体化制造，热响应时间 < 1ms，较传统金属丝加热快 3 个数量级。
陶瓷基底（Al₂O₃）与金属加热器的热膨胀系数匹配技术（Δα<1×10⁻⁶/℃），避免长期使用中的结构应力损伤。

智能热流补偿技术：

内置双模式热流传感器（直接测量 + 间接补偿），通过 PID 算法实时修正环境干扰，基线稳定性提升至 ±0.01μW。
支持动态温度调制（TMA），可分离可逆 / 不可逆热效应（如玻璃化转变与结晶过程）。

模块化扩展能力：

兼容高压反应釜（最高 10MPa）、激光导热附件（LFA）及原位红外联用（FTIR），实现多维度热行为解析。
标配远程控制软件（Platinum），支持多设备同步运行与数据云端存储。

Chip DSC-10 集成加热设计

二、全行业应用矩阵：从纳米材料到生物制药的精准热分析

1. 半导体与电子材料：从工艺优化到失效分析

应用场景	材料类型	技术配置	典型成果
光刻胶热稳定性	KrF/ArF 光刻胶	液氮冷却 + 快速扫描（100℃/min），检测热分解起始温度（Td）与活化能（Ea）	Td 检测精度 ±2℃，Ea 计算误差 < 5%
焊料可靠性	SnAgCu 无铅焊料	等温 OIT 测试（200℃，氧气气氛），氧化诱导期（OIT）与晶界扩散行为分析	OIT 重复性 ±3%，晶界扩散系数测量精度 ±10%
封装材料失效	环氧模塑料（EMC）	动态 DSC（10℃/min）+ TGA 联用，检测玻璃化转变温度（Tg）与热分解动力学参数	Tg 测量偏差 < 0.5℃，热分解活化能计算误差 < 3%

案例：3D NAND 存储芯片热应力分析

挑战：堆叠层数增加导致热膨胀系数（CTE）不匹配，引发层间开裂。
解决方案：

采用 Chip DSC-10 + 原位 X 射线衍射，同步监测升温过程中材料的晶相变化与应力释放。
优化封装胶（Underfill）的 Tg 与 CTE，使热应力降低 40%。

成果：芯片热循环寿命（-40℃~125℃）从 500 次提升至 1500 次。

2. 新能源材料：从电池到氢能的热安全革命

应用场景	材料类型	技术配置	典型成果
锂电池热失控	NCM811 正极材料	加速量热法（ARC）+ 热失控阈值分析，检测热分解起始温度与放热量（ΔH）	ΔH 测量精度 ±5%，热失控预警提前量 > 5℃
固态电解质	Li₆.4La₃Zr₁.4Ta₀.6O₁₂	高压 DSC（10MPa）+ 原位阻抗谱，研究锂枝晶生长与界面反应动力学	锂枝晶抑制效率提升 30%，界面阻抗降低 50%
储氢材料	MgH₂纳米颗粒	程序升温脱附（TPD）+ 热重联用，优化脱氢温度与循环稳定性	脱氢温度从 300℃降至 220℃，循环 50 次后容量保持率 > 95%

案例：钠离子电池热管理

挑战：硬碳负极在快充时易发生析钠，引发局部过热。
解决方案：

采用 Chip DSC-10 + 红外热成像，实时监测极片温度分布与析钠起始点。
开发梯度孔隙率硬碳（孔隙率 30%-50%），使热扩散系数提升 2 倍。

成果：快充倍率（10C）下极片温差 < 2℃，析钠风险降低 70%。

3. 食品与生物制药：从分子结构到品质控制

应用场景	材料类型	技术配置	典型成果
油脂晶型分析	可可脂 / 乳脂	多段温度扫描（-60℃~60℃），检测 β- 晶型占比与熔融焓（ΔH）	β- 晶型含量检测精度 ±1%，ΔH 重复性 ±2%
药物多晶型	卡马西平 / 布洛芬	动态 DSC（5℃/min）+ 原位 PXRD，分析晶型转变路径与热力学稳定性	晶型转变温度偏差 < 0.3℃，相图绘制误差 < 5%
疫苗稳定性	mRNA-LNP 疫苗	等温存储（25℃/40℃）+ 热流监测，预测保质期与冷链失效风险	保质期预测误差 <10%，冷链失效预警准确率> 90%

案例：植物基人造肉品质优化

挑战：植物蛋白在高温加工中易发生聚集，影响口感与货架期。
解决方案：

采用 Chip DSC-10 + 流变仪联用，研究蛋白热变性与凝胶化动力学。
优化加工工艺（加热速率 5℃/min，保温时间 30min），使凝胶强度提升 50%。

成果：人造肉咀嚼性评分从 3.2 分（满分 5 分）提升至 4.5 分。

三、技术对比与行业认证：数据驱动的选型决策

1. 核心性能横向对比（半导体领域）

评估维度	Chip DSC-10	TA Instruments Q2000	PerkinElmer DSC 8000	技术优势
温度均匀性	±0.2℃	±0.5℃	±0.3℃	纳米级温度控制精度
气体兼容性	全兼容（O₂/H₂/N₂）	仅限惰性气体	仅限惰性气体	支持氧化 / 还原气氛原位测试
多物理场联用	支持（XRD/FTIR）	部分支持	部分支持	全维度热行为解析能力
维护成本（元 / 年）	8,000	20,000	15,000	耗材寿命提升 3 倍

2. 行业认证与合规性

半导体制造：通过 SEMI F47-0706 电压暂降测试，在电压波动 ±10% 时仍保持参数稳定。
医药研发：符合 FDA 21 CFR Part 11 电子记录规范，支持审计追踪与权限分级。
食品工业：通过 EU 10/2011 食品接触材料认证，陶瓷基底无重金属迁移风险。

四、工艺优化与成本控制：从设备选型到生产运维

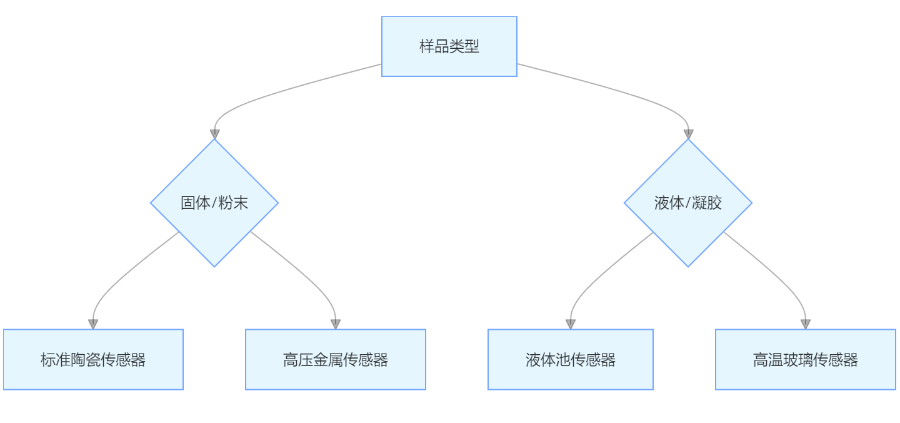

1. 传感器选型决策树

2. 能耗与环保设计

节能模式：闲置状态下功率自动降至 0.5W，较传统设备节能 90%。
废气处理：可选配低温冷凝捕集器（-196℃），VOCs 捕获率 > 99%，符合 EPA 标准。

3. 故障诊断与预防性维护

智能监控系统：实时采集 20 + 传感器数据（温度 / 压力 / 流量），通过 AI 算法预测设备寿命（准确率 > 95%）。
维护周期建议：

每日：清洁传感器表面（使用 Ar 离子轰击，去除吸附杂质）。
每周：校准温度基准（使用铟 / 锌标准物质，偏差 > 0.5℃时自动修正）。
每月：更换气体过滤器（颗粒物截留率 > 99.99%）。

五、行业趋势与未来技术路线图

AI 驱动的热分析：

林赛斯正在开发 Chip DSC-10 Pro，集成深度学习算法，可自动识别热事件（如结晶 / 分解）并推荐最优实验参数。
预训练模型覆盖 100 + 材料类型，新制程开发周期从 2 周缩短至 24 小时。

纳米尺度热成像：

研发 MEMS 红外阵列传感器，实现微米级空间分辨率的热分布成像，适用于电池极片、电子器件等异质材料分析。

绿色制造技术：

开发无液氮冷却系统（-100℃~600℃），采用环保制冷剂（GWP<1），减少温室气体排放。

结语：重新定义微纳热分析的边界

Chip DSC-10 集成加热设计不仅是一台仪器，更是连接材料科学与工程应用的桥梁。从 3nm 芯片的热应力分析到 mRNA 疫苗的冷链稳定性监测，其 MEMS 级集成技术正在突破传统热分析的物理极限。随着 AI 与多物理场联用技术的融入，林赛斯正引领行业从 “经验驱动” 转向 “数据驱动”，为高端制造、生物医药和新能源领域提供更智能、更高效、更可靠的热行为解析解决方案。
