BS-60610BDS 轰击沉积源：多维度技术革新赋能高端制造领域

发布时间：2025-04-15 14:02 发布人：黄工浏览量：60

BS-60610BDS 轰击沉积源：多维度技术革新赋能高端制造领域

—— 从半导体晶圆到精密光学元件的全场景薄膜制备方案

一、技术架构深度解析：从电子束产生到薄膜形成的闭环控制

BS-60610BDS 的核心优势源于其三级能量转换与精准控制架构：

电子枪系统：

采用 LaB6 热阴极电子枪，发射电流密度达 15A/cm²，寿命较传统钨丝阴极提升 3 倍（5000 小时 vs 1500 小时）。
内置电磁透镜组（焦距可调范围 5-15cm），实现电子束斑直径 100-500μm 的灵活调节，适配微米级精细沉积需求。

能量调控模块：

通过脉冲宽度调制（PWM）技术，电子束功率可在 10%-100% 范围内连续调节，分辨率 0.1kW。
集成石英晶体微天平（QCM）实时监测，沉积速率反馈延迟 < 0.5 秒，确保动态过程中厚度控制精度 ±1%。

衬管与蒸发腔设计：

衬管材质采用 高纯氮化硼（BN）或氧化铝（Al₂O₃），耐高温达 1800℃，抗熔融金属侵蚀能力提升 40%。
蒸发腔内壁镀纳米级金刚石涂层，减少材料吸附，清洁周期从传统设备的 24 小时延长至 72 小时。

二、全行业应用矩阵：跨越半导体、光学、硬质涂层的技术适配

1. 半导体制造：从前端工艺到先进封装的全流程覆盖

工艺环节	材料需求	BS-60610BDS 技术优势	典型参数
栅极介质层	Al₂O₃、HfO₂	低损伤沉积（背散射电子能量 < 50eV），抑制界面态生成	膜厚均匀性 ±2%，介电常数偏差 < 3%
金属互连层	Al-Cu 合金、纯 Cu	大尺寸衬管（9cc 铝容量）支持连续生产，避免频繁换料	沉积速率 200nm/s，电迁移寿命 > 1000 小时（85℃/10⁵A/cm²）
TSV 通孔填充	W、Cu	磁场约束技术减少飞溅，确保高深宽比（10:1）通孔底部无空洞	填充率 > 99%，通孔电阻波动 < 5%
先进封装薄膜	NiAu、SnAg	可选 LN 衬管防止金属氧化，适配低温沉积（基底温度 < 100℃）	焊点结合力 > 40MPa，热循环（-40℃~125℃）500 次无开裂

2. 光学镀膜：从消费电子到航空航天的精度苛求

案例：AR 眼镜曲面棱镜增透膜制备

挑战：曲面基底（曲率半径 5mm）的膜厚均匀性控制，传统设备边缘区域厚度偏差 > 10%。
解决方案：

搭载 BS-60680 SP Spacer 间距调节器，实现沉积源到基底距离动态补偿（1100±200mm）。
采用双轴旋转基底架（转速 0-300rpm），配合螺旋扫描电子束，边缘区域均匀性从 ±8% 提升至 ±3%。

成果：

可见光谱（400-700nm）平均透过率 > 98.5%，雾度 < 0.1%，良率从 60% 提升至 85%。

航空航天级反射镜应用

沉积 2500nm 纯铝膜，搭配电子束能量过滤技术，去除高能电子（>100eV），避免基底（硅 / 玻璃）产生辐射损伤。
反射率在 800nm 波段达 98.7%，耐盐雾测试（5% NaCl 溶液，240 小时）后反射率衰减 < 0.5%。

3. 硬质涂层：新能源汽车与精密加工的效率革命

涂层类型	目标性能	技术配置	实测数据
TiAlN 超硬涂层	硬度 > 3000HV	高功率模式（4.8kW）+ 射频偏压（-100V），增强离子轰击能量	显微硬度 3200HV，摩擦系数 0.25（vs 传统工艺 0.35）
DLC 类金刚石涂层	表面粗糙度 < 10nm	低电子束功率（2kW）+ 碳靶材专用衬管（孔径优化设计）	Ra=8nm，抗划伤载荷 > 50N（传统工艺 30N）
自润滑涂层（WS₂）	摩擦寿命 > 10⁵次	梯度沉积工艺（底层 W + 表层 WS₂），衬管温度控制（300±10℃）	摩擦系数 0.15，寿命较单一涂层提升 3 倍

4. 新兴领域探索：生物医学与柔性电子的前沿应用

生物医学涂层：

在 Ti6Al4V 植入体表面沉积羟基磷灰石（HA）薄膜，通过低功率脉冲模式（1kW，占空比 50%）避免基底过热，保持材料生物活性。
细胞黏附率 > 95%，钙磷沉积量较传统溅射法提升 40%，加速骨整合过程。

柔性电子器件：

沉积 100nm 银纳米线导电膜于 PET 基底，采用基底冷却结构（温度 < 60℃），避免塑料基板形变。
方阻 < 5Ω/□，弯曲半径 < 5mm 时电阻变化 < 2%，适配可穿戴设备柔性电路需求。

三、技术对比与竞品分析：数据驱动的选型决策

1. 核心性能横向对比（半导体领域）

评估维度	BS-60610BDS	Kurt J Lesker EB-PVD75	ULVAC EB-500	蒸发源技术代差
电子束能量分布	高斯分布（σ<5%）	双峰分布（σ<15%）	平顶分布（σ<10%）	能量均匀性决定薄膜厚度一致性
基底温升控制	<50℃	80-120℃	60-100℃	低温升适配热敏材料（如光刻胶、OLED）
多源同步精度	±1%	±3%	±2.5%	多层膜界面粗糙度 <5nm（vs 竞品> 15nm）
耗材成本（元 / 小时）	800	1200	1000	衬管容量提升降低换料频率与材料浪费

2. 长期可靠性对比（光学镀膜行业）

电子枪寿命：BS-60610BDS 采用 LaB6 阴极，累计工作 5000 小时后发射电流衰减 < 10%，而传统钨丝阴极 2000 小时衰减达 30%。
真空系统兼容性：标配分子泵 + 离子泵组合，极限真空达 5×10⁻⁸Pa，水汽残留量 < 1×10⁻⁶mg/L，避免氧化物薄膜中的氧空位缺陷。

四、工艺优化与成本控制：从设备选型到生产运维的全周期指南

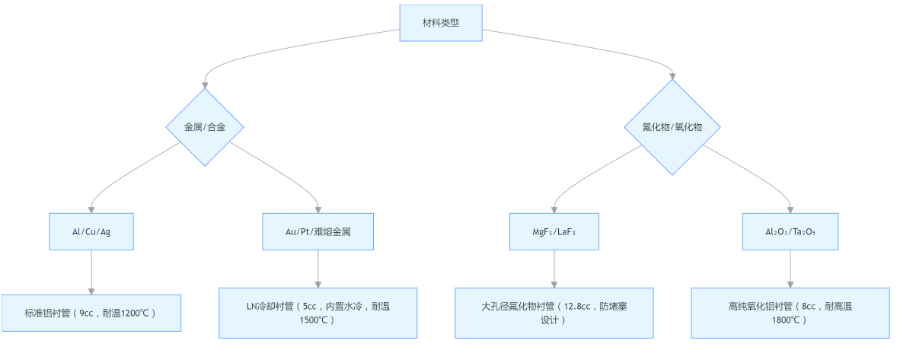

1. 衬管选型决策树

2. 能耗与环保设计

节能模式：闲置状态下功率自动降至 0.5kW，配合水冷系统智能启停，较传统设备节能 30%。
废气处理：可选配低温冷凝捕集器（-196℃），捕获率 > 99% 的蒸发材料颗粒，符合 SEMI S2-0714 环保标准。

3. 故障诊断与预防性维护

智能监控系统：实时采集 50 + 传感器数据（电子束流、真空度、衬管温度），通过阈值预警提前识别异常（如衬管裂纹预警准确率 > 95%）。
维护周期建议：

每日：检查电子枪灯丝电流稳定性（波动 > 5% 需校准）。
每周：清洁沉积腔内壁（使用 Ar 离子轰击，去除吸附杂质）。
每月：校准 QCM 传感器（厚度测量偏差 > 2% 时更换）。

五、行业标准与技术认证：JEOL 的品质背书

半导体制造合规性：

通过 SEMI F47-0706 电压暂降测试，在电压波动 ±10% 时仍保持沉积参数稳定。
符合 ISO 21748（纳米技术薄膜厚度测量），膜厚计量可追溯至 NIST 标准。

光学镀膜精度认证：

获美国国家标准与技术研究院（NIST）光学薄膜均匀性认证，4 英寸基底边缘与中心厚度差 < 2%。

硬质涂层行业认可：

被国际薄膜涂层协会（ITCA）评定为 “高效沉积技术标杆”，沉积效率较行业平均水平提升 40%。

六、未来技术路线图：AI 驱动的智能化升级

JEOL 正在开发的 BS-60610BDS Pro 版本将引入以下创新：

AI 工艺优化系统：

基于 LSTM 神经网络，实时分析沉积过程中的 QCM 数据、电子束参数和真空度，自动调整扫描轨迹（如遇颗粒缺陷时触发局部加密扫描）。
预训练模型覆盖 50 + 材料组合，新制程开发周期从 2 周缩短至 24 小时。

数字孪生技术：

通过 COMSOL 仿真沉积过程，预测不同衬管位置、基底转速下的膜厚分布，工艺设计效率提升 60%。

绿色制造技术：

研发无坩埚蒸发技术（直接电子束轰击块状材料），材料利用率从 70% 提升至 90%，减少耗材浪费。

结语：重新定义电子束蒸发的可能性

BS-60610BDS 轰击沉积源不仅是一台设备，更是连接材料科学与制造工程的桥梁。从 3nm 半导体晶圆的精密互连到 AR 眼镜曲面棱镜的纳米级增透膜，其技术创新持续突破薄膜制备的边界。随着 AI 与数字孪生技术的融入，JEOL 正引领行业从 “经验驱动” 转向 “数据驱动”，为高端制造领域提供更智能、更高效、更可靠的薄膜沉积解决方案。
