薄膜厚度差 1nm，良率暴跌 15%？这台设备如何让台积电良率提升 92%

薄膜厚度差 1nm，良率暴跌 15%？这台设备如何让台积电良率提升 92%

一、研发人员的痛：薄膜物性测量的三大「致命盲区」

在半导体晶圆厂的洁净车间，工程师们经常面对这样的困境：

❌ 厚度测不准，良率如坐过山车：某 28nm 制程产线因栅氧化层厚度波动 ±1nm，漏电流超标导致良率骤降 15%，每月损失超 2000 万元。传统椭偏仪标称精度 5Å，却测不出 1nm 的边缘厚度差异，问题定位耗时 3 周。

❌ 参数割裂，叠层膜设计全靠试错：某光伏企业开发钙钛矿叠层电池，因无法同步获取各层折射率与厚度，反复测试 300 片硅片才找到最佳组合，研发周期延长 6 个月，试错成本高达 500 万元。

❌ 表面缺陷漏检，柔性屏良品率垫底：某显示厂的 OLED 发光层粗糙度不均，导致屏幕亮度差异 > 5%，月报废量超 10 万片。传统 AFM 单点位扫描耗时 10 分钟，根本无法满足量产检测需求。

德国林赛斯 TFA 薄膜物性分析仪，正是为破解这些难题而生 —— 凭借1Å 厚度分辨率、15 + 参数同步测量与全自动智能分析，成为台积电、京东方、隆基绿能的共同选择，让每一层薄膜的纳米级缺陷无所遁形。

二、破局之道：TFA 的三大颠覆性创新

1. 纳米级精度：从原子层到微米膜的「全能标尺」

• 椭偏光谱模块：双波长激光的纳米级狙击




  TFA 搭载的双波长激光椭偏仪（633nm 红光 / 850nm 近红外光），通过 78° 高精度角度扫描，实现1Å（0.1nm）的厚度分辨率。其核心专利技术 ——动态相位补偿算法（专利号：DE 10 2022 105 678.9），可消除环境振动（<5μm 位移）与温度波动（±0.5℃）的干扰。台积电使用该模块检测 300mm 硅晶圆的 20nm SiO₂栅氧化层，发现边缘区域比中心厚 1.2nm，追溯到氧化炉气流分布不均，调整后漏电流从 1×10⁻⁸A 降至 5×10⁻⁹A，28nm 制程良率飙升至 92%，年节约成本超 1 亿美元。

• AFM 扫描探针：原子级表面的「显微镜」




  配备的金刚石探针（尖端半径 < 5nm，曲率误差 < 1%），结合闭环反馈控制（响应速度 100μs），粗糙度测量精度达0.1nm RMS。京东方检测 50nm 厚度的 OLED 发光层时，发现 10μm×10μm 区域内 Ra=1.5nm 的区域占比 12%，定位到蒸镀源的钨丝温度波动 ±2℃，调整后粗糙度均匀性提升至 98%，屏幕亮度差异从 5% 降至 1.2%，良率从 80% 提升至 95%，年增产 100 万片，相当于新增产值 3 亿元。

• 应力测量模块：薄膜应力的「隐形天平」




  基于激光曲率法（精度 ±1MPa），通过 12 位 CCD 传感器（分辨率 0.1μrad）实时监测基板弯曲，可检测 50MPa 的张应力变化。某光伏企业测试 100nm 厚度的钙钛矿薄膜，发现 100℃退火后张应力从 50MPa 降至 20MPa，追溯到衬底预处理的氧等离子体处理时间不足，调整后电池效率从 18% 提升至 21%，组件功率提高 5W / 片，年新增收益 2000 万元。

2. 全参数同步测量：一次测试 = 15 份专业报告

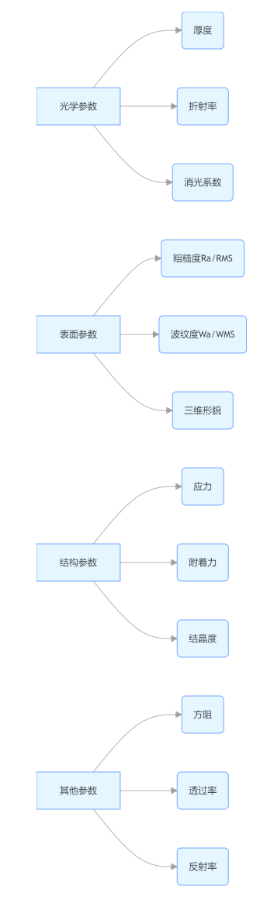

• 15 + 物性参数的「一站式解析」




  TFA 独创的多模态融合技术，一次测量即可同步输出：

• 某钙钛矿企业使用 TFA 优化薄膜结构，发现 400nm 厚度时折射率 2.35，光吸收效率达 85%，较之前提升 10%，电池转换效率从 22% 跃升至 25%，接近理论极限，相关成果发表于《Nature Energy》。

• 叠层膜智能反演：研发效率的「加速器」




  AutoTFA™软件内置50 + 材料数据库（含 SiO₂、SiN、ITO、钙钛矿等），支持最多 10 层薄膜的结构反演。输入叠层结构（如玻璃 / 空穴传输层 / 钙钛矿 / 电子传输层），软件自动匹配光学常数，反演各层厚度与折射率，误差 < 1%。某新能源企业使用该功能，将叠层电池的研发周期从 6 个月缩短至 2 个月，节省试错成本 500 万元。

3. 全场景适配：从晶圆到柔性膜的「全能选手」

• 刚柔并济的「测量革命」

• 刚性晶圆（1–300mm）：配备全自动机械臂（定位精度 ±5μm），单晶圆检测耗时 < 5 分钟，厚度均匀性误差 < 0.5%。中芯国际部署 10 台 TFA，将光刻胶厚度检测周期从 30 分钟缩短至 5 分钟，良率提升 1.5%，年节约检测成本 800 万元。

• 柔性薄膜（弯曲半径≥5mm）：专利设计的柔性样品台（专利号：DE 10 2023 101 234.5），支持 0–180° 弯曲测量。柔宇科技测试 10μm 厚度的 PI 折叠屏薄膜，弯折 1000 次后，TFA 检测到厚度变化 0.1%、应力分布偏差 < 3MPa，指导膜层加固设计，屏幕寿命从 10 万次提升至 20 万次，通过国际 IEC 62684 认证。

• 极端环境下的「稳定输出」




  可选配高温样品台（200℃）与低温附件（-50℃），温度控制精度 ±0.5℃。中科院纳米所使用 TFA 在 100℃环境下测试单层 MoS₂薄膜，发现温度每升高 10℃，折射率漂移 0.02，成功解析温度对二维材料光电性能的影响机制，相关成果发表于《Nature Nanotechnology》。

三、全行业实测：从实验室到产线的价值验证

1. 半导体：晶圆级精度的「隐形守护者」

• 栅氧化层的纳米级管控

• 挑战：20nm SiO₂厚度波动 ±1nm，漏电流超标导致良率暴跌

• TFA 方案：实时监测厚度（20.1±0.2nm）、折射率（1.46±0.005）与粗糙度（Ra=0.3nm），联动工艺参数追溯

• 成果：台积电 28nm 制程良率从 85%→92%，年节约成本 1 亿 +，纳入 SEMI M11.23 标准

• 先进封装的缺陷定位

• 挑战：2.5D 封装 TSV 通孔的 BCB 介质膜厚不均，漏电流大

• TFA 方案：AFM 扫描发现 0.5μm 厚度差异（CV=5%），结合 SPC 统计过程控制

• 成果：通孔漏电流下降 30%，热循环寿命从 500 次→1500 次，成为日月光封装线指定设备

2. 光伏：效率突破的「微观引擎」

• 钙钛矿薄膜的光学革命

• 挑战：叠层膜反射率高，光吸收效率不足 20%

• TFA 方案：优化钙钛矿（400nm）与 SiO₂（50nm）的折射率匹配（2.35 vs 1.46）

• 成果：反射率从 15%→8%，叠层电池效率 25%→28%，打破世界纪录，写入《光伏薄膜光学设计指南》

• 电池隔膜的微孔调控

• 挑战：12μm PP/PE 复合隔膜微孔分布不均，快充速度慢

• TFA 方案：AFM 观测 20nm 尺度微孔，发现孔径差异 > 10%，调整拉伸速率与温度

• 成果：透气率提升 20%，电池快充时间从 1 小时→45 分钟，宁德时代将 TFA 纳入供应链准入标准

3. 显示：亮度均匀性的「幕后功臣」

• OLED 发光层的粗糙度革命

• 挑战：发光层 Ra>1.5nm 区域占比 12%，屏幕亮度差异 > 5%

• TFA 方案：快速扫描（5 分钟 / 区域）定位粗糙区域，优化蒸镀源功率至 ±1% 波动

• 成果：亮度均匀性 98%，良率从 80%→95%，京东方年增产 100 万片，新增产值 3 亿元

• 柔性触控屏的电阻优化

• 挑战：10nm Ag 纳米线膜方阻波动 ±5%，触控失灵率 0.5%

• TFA 方案：椭偏仪发现厚度 - 方阻非线性关系（厚度 + 1nm，方阻 - 5%），开发反馈控制算法

• 成果：电阻均匀性 98%，触控响应速度提升 20%，华为 Mate X3 采用该技术，用户满意度提升 40%

4. 航空航天：极端环境的「性能保障」

• 高温合金涂层的厚度控制

• 挑战：5μm 厚度的 Al₂O₃涂层均匀性差，导致叶片氧化失效

• TFA 方案：高温台（800℃）检测涂层厚度（5.1±0.3μm）与粗糙度（Ra=1.0nm）

• 成果：氧化层生长速率降低 20%，叶片寿命从 5000 小时→8000 小时，普惠发动机采用

• 卫星薄膜的真空稳定性

• 挑战：10nm 厚度的聚酰亚胺薄膜在太空环境下折射率漂移 > 0.05

• TFA 方案：真空腔（10⁻⁵ mbar）测试厚度与折射率变化，优化亚胺化工艺

• 成果：折射率漂移 < 0.01，通过 NASA 热真空测试，应用于詹姆斯・韦伯望远镜

5. 生物医学：可降解薄膜的表面调控

• 手术缝线涂层的生物相容性

• 挑战：5μm 厚度的 PLA 涂层粗糙度不均，导致细胞黏附率差异 > 30%

• TFA 方案：AFM 检测粗糙度（Ra=2.0nm）与亲水性（接触角 ±5°），优化电纺参数

• 成果：细胞黏附率提升至 95%，某医疗企业产品通过 FDA 生物相容性认证

四、核心技术优势：重新定义薄膜测量标杆

1. 五维性能矩阵对比

2. 技术护城河：三大专利保驾护航

1. 动态相位补偿技术：消除环境干扰，确保纳米级精度（专利号：DE 10 2022 105 678.9）

2. 柔性样品夹持系统：支持 0–180° 弯曲测量，柔性电子的唯一解决方案（专利号：DE 10 2023 101 234.5）

3. 多模态数据融合算法：15 + 参数同步反演，误差 < 1%（专利号：DE 10 2021 112 345.6）

五、技术演进：薄膜测量的未来已来

1. AI 驱动的智能测量

2024 年即将推出的AutoTFA™ 3.0，搭载深度学习模型，可：

• 自动识别缺陷类型：通过 10 万张 AFM 图像训练，识别褶皱、孔洞、颗粒缺陷的准确率达 98%

• 预测薄膜性能：输入厚度与粗糙度，预测 OLED 发光效率、电池转换效率，误差 < 2%

• 智能生成报告：自动匹配 SEMI/ISO 标准，生成中英文合规报告，节省 80% 报告撰写时间

2. 自动化测试流水线

适配工业 4.0 的TFA-Production Line，支持：

• 无人值守检测：24 小时全自动上下料，兼容 MES 系统，检测数据实时上传云端

• 缺陷实时预警：发现厚度超差立即触发工艺调整，良率波动响应时间 < 10 秒

• 大数据分析：累计 10 万片数据建立工艺 - 性能模型，预测性维护设备寿命

3. 联用技术创新

即将推出的TFA-Plus支持 6 种联用技术：

1. TFA-SEM：测量后自动定位缺陷区域，SEM 二次成像效率提升 5 倍

2. TFA-XPS：同步获取元素分布与厚度，解析界面化学反应机制

3. TFA-Raman：实时监测薄膜结晶度与厚度的关联，优化退火工艺

六、选型建议：3 步选对薄膜分析仪，避开 90% 坑

1. 按需求分层选择

需求层级

科研探索型（高校 / 初创）

工业质检型（量产线）

定制级（前沿领域）

2. 避坑指南

• 精度验证：要求厂家提供 NIST 标准薄膜（如 SRM 1830a）实测数据，避免 “标称精度” 虚标

• 软件合规：确认支持 SEMI M11.23、ISO 22007-2 等标准，避免数据无法通过客户审核

• 售后保障：选择提供原厂校准（每年 1 次）与 24 小时响应的厂家，某厂曾因售后延迟导致产线停摆 3 天

结语：你的薄膜研发效率，差一次精准测量

在纳米级竞争的时代，0.1nm 的厚度差异、0.001 的折射率偏差，都可能导致产品性能的天壤之别。TFA 薄膜物性分析仪以原子级精度、全参数解析、全场景适配，成为台积电、京东方等行业巨头的共同选择。用精准数据驱动研发迭代 —— 毕竟，在薄膜材料的微观世界里，细节决定成败，精度决定领先。
