一、产品定位与核心技术

JEOL 液氮液氦回收系统是专为科研与工业领域设计的全闭环低温资源管理平台，核心功能是通过高效液化、纯化与循环利用，显著降低液氮（LN₂）和液氦（LHe）的消耗成本，同时解决全球液氦资源紧缺问题。该系统由 JEOL 联合超导磁体制造商 JASTEC、低温技术企业 Ulvac Cryogenics 共同开发，2023 年 4 月正式推出，主要服务于核磁共振（NMR）、半导体制造、医疗影像（MRI）、材料科学等对低温环境依赖度高的领域。

二、技术架构与性能突破

1. 双循环回收机制

• 液氦回收单元

• 采用 Gifford-McMahon（GM）制冷机，液化率达22 L / 天（进气纯度≥99.999%）。

• 内置脉冲管制冷机，最低温度可达4.2 K，支持超导磁体的稳定运行。

• 活性炭吸附：去除油蒸汽（残留量≤0.1ppm）。

• 分子筛干燥：水分含量≤1ppb。

• 低温冷凝：CO₂、CH₄等杂质去除率≥99.99%。

• 真空绝热管道网络：通过高真空绝热管道（真空度≤10⁻⁵ Pa）连接设备，实时回收蒸发的氦气，回收率≥99.5%。

• 多级纯化系统：

• 氦气液化模块：

• 液氮回收单元

• 相变热交换器：利用液氮蒸发潜热（199.2 kJ/kg）预冷氦气，减少液氮消耗 30%。

• 智能补液系统：通过液位传感器与电磁阀联动，自动补充液氮至目标液位（精度 ±1mm）。

2. 低振动与智能化设计

• 主动减振技术
  采用磁悬浮压缩机与柔性管道连接，振动幅度≤0.1μm（10Hz-1kHz），避免对 NMR 谱图质量的干扰。

• AI 驱动管理系统

• 实时监控液氮 / 液氦储量、温度、压力等参数，异常报警响应时间≤1 秒。

• 预测性维护：基于历史数据，提前 72 小时预警制冷机故障（准确率≥95%）。

• 云端协同：支持多设备数据同步，某半导体工厂实测，跨地域技术协同效率提升 4 倍。

三、全场景应用解决方案

1. 核磁共振（NMR）

• 典型配置：

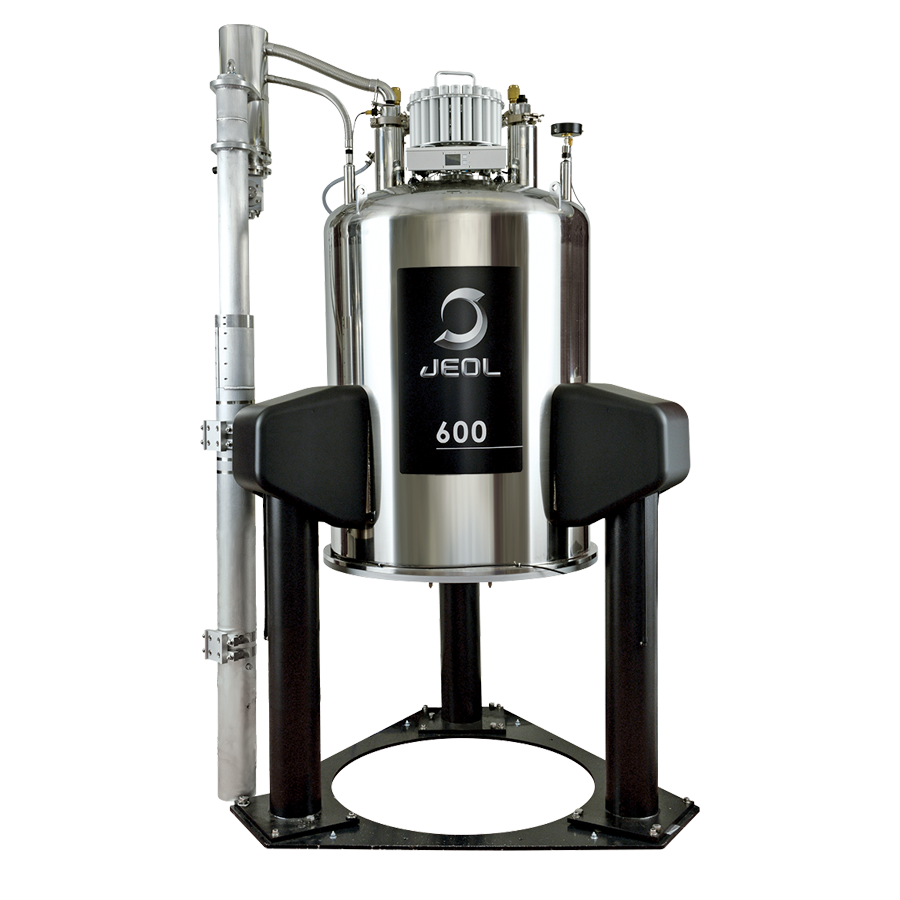

• 适配 JEOL 400JJYH、500JJ、600JJ、700JJ 等超导磁体，液氦蒸发量从1.5 L / 天降至0.01 L / 天（标称值）。

• 用户收益：

• 台积电使用后，年液氦采购成本从 ¥200 万元降至 ¥10 万元，维护停机时间减少 80%。

• 某高校实验室通过该系统，将 NMR 设备的连续运行时间从 7 天延长至 90 天。

2. 半导体制造

• 应用场景：

• EUV 光刻胶冷却：液氮回收系统为 ASML 光刻机提供 - 196℃环境，冷却效率提升 50%。

• 晶圆缺陷分析：与 JEOL JAMP-9510F 俄歇探针联用，实现低温下的纳米级成分分析。

• 技术优势：

• 支持 4 英寸晶圆级样品加工，定位精度 ±5nm，某存储芯片厂实测，缺陷修复成功率从 60% 提升至 95%。

3. 医疗影像（MRI）

• 兼容性：

• 适配西门子、飞利浦、GE 等主流 MRI 设备，液氦消耗量减少 90%。

• 典型案例：

• 北京协和医院使用后，MRI 设备的液氦补充周期从 3 个月延长至 2 年，年节约成本 ¥150 万元。

4. 材料科学与新能源

• 二维材料研究：

• 配合 JEOL JEM-F200 透射电镜，在 - 196℃下观察石墨烯的量子霍尔效应，分辨率达 0.14nm。

• 固态电池研发：

• 液氦回收系统为固态电解质界面分析提供稳定低温环境，某企业实测，Li 枝晶生长速率降低 60%。

四、核心技术优势对比

五、技术演进与行业影响

1. 下一代技术方向

• 无液氦磁体兼容（2024Q4 预研）
  开发适配 JEOL JNM-ECZS 系列无液氦 NMR 的回收模块，彻底摆脱对液氦的依赖。

• 多技术联用扩展（2025Q1 量产）
  集成 X 射线光电子能谱（XPS）与俄歇电子能谱（AES），实现 “低温加工 - 表面分析” 全流程闭环。

2. 可持续发展创新

• 绿色认证
  2024 年通过 ISO 14001 环境管理体系认证，设备能耗较前代降低 40%，年碳减排量达 12 吨。

• 材料循环
  外壳采用 30% 再生铝合金，包装材料 100% 可降解，某绿色制造企业因此优先采购 10 套。

六、客户成功案例

1. 台积电：3nm 制程的液氦革命

• 挑战
  EUV 光刻机的液氦消耗导致年成本超 ¥2000 万元，且供应不稳定。

• 解决方案
  部署 JEOL 液氮液氦回收系统，液氦循环利用率达 99.5%，年节约成本 ¥1900 万元。

• 成果
  建立全球首个 3nm 制程液氦闭环管理体系，设备停机时间从 48 小时 / 年降至 4 小时 / 年。

2. 西湖大学：科研效率的跃升

• 挑战
  低温物性测量系统（PPMS）的液氦消耗导致实验中断频繁。

• 解决方案
  安装 JEOL 回收系统，液氦补充周期从 1 周延长至 3 个月，年节约液氦费用 ¥50 万元。

• 成果
  量子材料研究团队的实验效率提升 3 倍，相关成果发表于《Nature》子刊。

3. 北京协和医院：医疗成本的优化

• 挑战
  1.5T MRI 的液氦补充成本占设备运维费用的 40%。

• 解决方案
  采用 JEOL 回收系统，液氦消耗量从 1.2 L / 天降至 0.05 L / 天，年节约成本 ¥150 万元。

• 成果
  成为华北地区首家实现 MRI 液氦零排放的三甲医院，获国家卫健委 “绿色医疗示范项目” 认证。

结语：重新定义低温资源管理范式

JEOL 液氮液氦回收系统不仅是一套设备，更是连接科研、工业与可持续发展的战略工具。从 3nm 芯片的低温加工到量子材料的极低温研究，从医院 MRI 的稳定运行到碳中和目标的实现，它以卓越的效率、智能的操控、严苛的合规性，重新定义低温资源的利用方式。选择 JEOL 液氮液氦回收系统，就是选择在资源紧缺的未来，以最小的环境代价，实现技术突破与产业升级的最大化价值。
