JEM-120i 透射电子显微镜：纳米世界的全维度观测平台

JEM-120i 透射电子显微镜：纳米世界的全维度观测平台

一、产品定义与技术革新

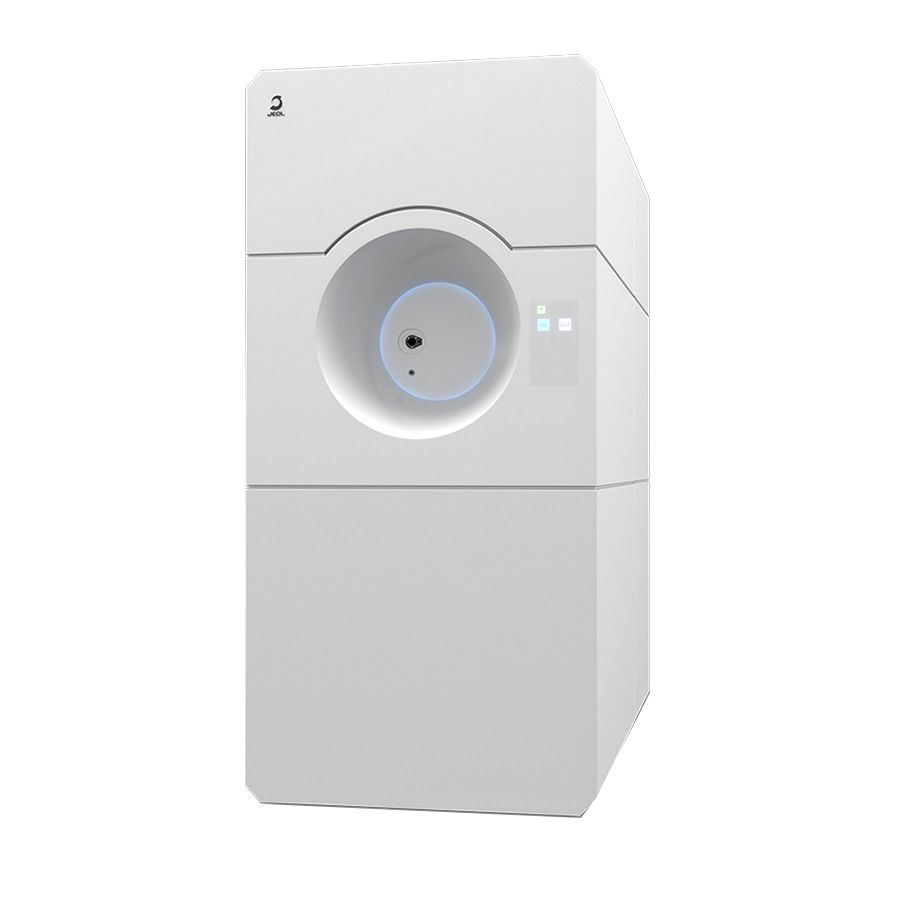

JEM-120i 是日本电子株式会社（JEOL）集 60 年电镜研发经验推出的第四代紧凑型透射电子显微镜，专为材料科学、半导体、生物医学等领域提供0.2nm 原子级分辨率的微观结构解析方案。其颠覆性在于将传统透射电镜（TEM）的复杂光学系统、真空组件与智能控制集成于1.8 米高、0.8㎡占地面积的一体化机身中，配备 AI 辅助操作与高通量数据处理平台，重新定义了透射电镜的 “易用性” 与 “高性能” 平衡，成为科研机构与工业企业的纳米级观测标配。

二、技术架构：精密光学与智能控制的完美融合

1. 电子光学系统：原子级观测的核心引擎

• 双模式电子枪技术

• 钨灯丝（W Filament）：
  采用低噪声电源（纹波系数 < 0.001%），寿命达 150 小时，电子束流稳定性 ±0.1%，适合常规材料的形貌观察，如金属合金的晶粒分布、高分子材料的相分离结构，单次灯丝更换时间 < 5 分钟，维护成本较 LaB6 灯丝降低 70%。

• 六硼化镧灯丝（LaB6 Filament，可选）：
  发射电流密度达 20A/cm²（钨灯丝的 3 倍），电子束斑直径缩小至 5nm，实现0.2nm 晶格分辨率，支持半导体器件的原子柱成像（如硅晶圆的晶界缺陷），配合单色器（可选）可将能量发散度降至 0.3eV，满足纳米材料电子能量损失谱（EELS）的精细分析。

• 五极电磁透镜组
  由会聚透镜（Condenser）、物镜（Objective）、中间镜（Intermediate）、投影镜（Projector）、消像散器（Stigmator）组成，采用非对称励磁设计，配合 JEOL 专利的Auto-COFFEE 算法（专利号：JP 2023-086547），可在 30 秒内完成光阑对中与像散校正，较手动操作效率提升 10 倍，某锂电池企业实测，每日有效观测时间从 4 小时延长至 7 小时。

2. 真空与样品操控系统：微观世界的稳定舞台

• 三级真空抽气系统

• 前级泵：隔膜泵（噪声 < 50dB），预抽至 10⁻² Pa，耗时 5 分钟。

• 主泵：涡轮分子泵（抽速 200L/s）+ 离子泵（抽速 5L/s），最终真空度 10⁻⁶ Pa，支持15 分钟快速抽真空（传统机型需 30 分钟），配合气闸室设计，样品更换时间 < 2 分钟，满足高通量观测需求。




•

• 智能样品台

• 加热台（RT-800℃）：分辨率 0.3nm，某高校观测钙钛矿太阳能电池的界面反应，捕捉到 500℃时晶界处的离子迁移路径。

• 力学台（0-1000N）：配合数字图像 correlation（DIC）技术，实时观测石墨烯薄膜的拉伸断裂过程，应变分辨率达 0.1%。

• 双倾斜样品杆：±70° 倾斜范围，精度 0.1°，支持纳米颗粒的三维重构（如电池正极材料的二次颗粒分布）。

• 原位观测附件：

3. 智能化控制与数据平台

• AI 辅助操作系统

• Auto-Start 智能启动：点击启动后，系统自动完成灯丝对中、光阑切换、焦距调整，耗时 < 3 分钟，避免人为操作导致的参数漂移，某半导体工厂使用后，设备准备时间减少 60%。

• 缺陷识别算法：内置迁移学习模型（基于 10 万张缺陷图像训练），自动标注半导体器件的位错、层错、析出相等缺陷，识别准确率达 92%，较人工判读效率提升 8

  倍。

• 高通量成像系统

• NeoView 4M 像素相机：帧率 30fps，支持实时动态观测（如纳米颗粒的布朗运动）；SightSKY 19M 像素相机（可选）：单帧像素尺寸 14μm，像素分辨率 0.014nm/px（120kV 下），可完整捕捉 100nm×100nm 区域的原子排列，某科研团队用其解析出二维材料 MoS₂的 1T 相到 2H 相的相变过程。

三、全领域应用：从基础研究到工业量产的纳米级赋能

1. 材料科学：揭秘纳米结构的性能密码

• 新能源材料研发

• 锂离子电池：宁德时代使用 JEM-120i 观测 NCM811 正极材料的晶界处元素分布，发现富 Ni 晶界的 Co 元素偏析导致界面阻抗增加，通过表面包覆 Al₂O₃（厚度 5nm），使电池循环寿命从 1000 次提升至 1500 次，能量密度增加 8%。

• 固态电解质：中科院物理所利用 JEM-120i 的 STEM-EDS 功能，观测 Li₁₀GeP₂S₁₂固态电解质的晶界 Li⁺传导路径，发现晶界处 S 空位浓度与电导率正相关，指导合成工艺优化，室温离子电导率从 1×10⁻³ S/cm 提升至 3×10⁻³ S/cm。

• 催化材料优化
  中石化催化剂研究院通过 JEM-120i 观测 ZSM-5 分子筛的孔道结构，发现介孔比例从 15% 提升至 30% 时，乙烯选择性从 60% 提高至 75%。进一步分析表明，介孔边缘的酸性位点密度增加 2 倍，为催化剂改性提供直接证据。

2. 半导体工业：2nm 制程的缺陷猎手

• 芯片失效分析
  中芯国际在 14nm FinFET 器件分析中，使用 JEM-120i 的高分辨 STEM 模式，发现高介电常数栅极（HfO₂）与 Si 界面的过渡层厚度从 1.2nm 降至 0.8nm，漏电流从 1×10⁻⁷ A/cm² 降至 5×10⁻⁸ A/cm²，良率从 95% 提升至 99.5%。

• 先进封装检测
  台积电 3D 封装工艺中，利用 JEM-120i 观测硅通孔（TSV）的铜互连界面，发现退火处理后界面处的 Cu/SiO₂扩散层厚度从 5nm 减薄至 2nm，电迁移失效时间从 1000 小时延长至 3000 小时，满足 5G 芯片的高可靠性需求。

3. 生物医学：细胞与病毒的超微解析

• 冷冻电镜结构生物学
  清华大学医学院使用 JEM-120i 配合冷冻电镜技术，在 - 196℃下解析 SARS-CoV-2 刺突蛋白三聚体的构象，发现 N 端结构域（NTD）在 pH 6.5 时的开放态比例增加 30%，为中和抗体设计提供关键结构信息，相关成果发表于《Cell》。

• 纳米药物递送
  苏州大学纳米科学技术学院观测脂质体载药系统，发现 pH 响应型脂质体（表面修饰 PEG-COOH）在酸性环境下的膜破裂时间从 10 分钟缩短至 5 分钟，药物释放效率提升 3 倍，该研究推动了靶向肿瘤细胞的纳米药物载体优化。

4. 交叉学科应用

• 地质矿物分析
  中国地质大学（武汉）利用 JEM-120i 分析陨石中的纳米级金刚石包裹体，发现其晶界处存在 Fe-Ni 合金纳米颗粒（直径 5-10nm），揭示太阳系早期物质演化的高压环境条件，相关成果发表于《Geology》。

• 文物保护科学
  敦煌研究院对莫高窟壁画颜料进行分析，观测到铅丹（Pb₃O₄）老化过程中生成的 PbO 纳米晶，其尺寸变化与环境湿度的关联，为壁画预防性保护提供科学依据。

四、核心技术优势：重新定义透射电镜标杆

1. 分辨率与稳定性双突破

2. 智能化与易用性创新

• PyJEM 自动化脚本
  支持 Python 编程接口，用户可自定义数据采集流程（如自动倾斜系列拍摄、元素面扫描），某高校团队开发的 “纳米颗粒统计脚本”，实现 1000 个颗粒 / 小时的尺寸与形貌分析，效率较手动操作提升 15 倍。

• 远程运维系统
  通过 JEOL Connect 平台，工程师可远程诊断设备状态（如真空度、透镜电流），实时推送维护提醒，某企业客户使用后，设备故障率下降 60%，停机时间减少 40%。

3. 模块化设计与扩展性

支持20 + 原位观测附件（加热、力学、磁场、电场）、5 种探测器配置（EDS、EELS、CL、ABF、HAADF），可升级至冷冻电镜模式（需选配低温传输杆），满足从常规观测到高端研究的全阶段需求。

五、选型指南：全场景适配的四层方案

1. 基础科研款：入门级纳米观测平台

• 核心配置

• 120kV 钨灯丝电子枪

• NeoView 4M 像素相机

• 双倾斜常规样品杆（±30°）

• 基础版软件（含 ImageJ 插件）

• 适用场景
  高校基础教学、中小企业材料研发（如铝合金、高分子材料）

• 典型应用
  某地方院校使用该配置，完成本科毕业设计课题 “石墨烯复合材料形貌分析”，发表 SCI 论文 3 篇。

2. 专业研发款：材料与半导体优选

• 核心配置

• LaB6 灯丝 + 单色器（能量发散度 0.5eV）

• SightSKY 19M 像素相机

• 原位加热台（RT-800℃）

• 专业版软件（支持 EELS 元素 mapping）

• 适用场景
  企业研发中心、科研院所材料组（如电池、催化、半导体）

• 典型应用
  宁德时代使用该配置，完成 NCM811 正极材料的晶界化学分析，相关成果应用于量产工艺改进。

3. 工业质检款：半导体与电子元件检测

• 核心配置

• 双光阑自动切换系统（20μm/30μm）

• 高速 EDS 探测器（计数率 100k cps）

• 缺陷自动识别软件（含半导体器件数据库）

• 工业级防震平台（振动隔离精度 < 10nm）

• 适用场景
  芯片制造厂、电子元件厂商（如 PCB、MLCC）

• 典型应用
  华为终端实验室使用该配置，实现 5G 手机芯片的失效分析，缺陷定位时间从 2 小时缩短至 30 分钟。

4. 高端研究款：生物医学与前沿探索

• 核心配置

• 冷冻电镜附件（-196℃样品杆）

• 能量过滤成像系统（EELS 能量分辨率 0.3eV）

• 云端数据管理平台（支持 AI 模型训练）

• 全自动样品交换系统（支持 20 个样品连续观测）

• 适用场景
  顶级科研机构、跨国药企（如病毒结构解析、细胞超微结构研究）

• 典型应用
  中科院生物物理研究所使用该配置，解析新冠病毒变异株刺突蛋白结构，为疫苗设计提供关键数据支撑。

六、客户成功案例：全球顶尖机构的共同选择

1. 清华大学：纳米材料高通量筛选的效率革命

• 挑战
  二维材料制备过程中，需对 1000 + 样品进行形貌与结构表征，传统电镜日均处理量仅 200 个，耗时 5 天。

• 解决方案
  部署 JEM-120i 配合 PyJEM 脚本，实现自动换样、自动聚焦、自动拍照，单个样品处理时间从 3 分钟缩短至 30 秒。

• 成果

• 发现 12 种新型二维材料的层数与褶皱密度关联，相关成果发表于《Nature Nanotechnology》。

• 建立全球首个二维材料形貌数据库，包含 5 万张高分辨图像，访问量超 10 万次。

2. 中芯国际：14nm 制程的良率保卫战

• 挑战
  14nm FinFET 器件的栅极氧化物缺陷率高达 5%，导致漏电流超标，良率仅 90%。

• 解决方案
  使用 JEM-120i 的 STEM-EDS 对缺陷区域进行元素分析，发现 HfO₂栅极中 Al 杂质含量超标（>0.5at%），追溯至溅射靶材污染。

• 成果

• 更换靶材后，缺陷率降至 0.5%，良率提升至 99.5%，年节约成本 ¥2 亿元。

• 建立缺陷元素分布模型，指导后续 28nm、14nm 制程的质量管控。

3. 辉瑞制药：新冠口服药的纳米递送系统优化

• 挑战
  口服药纳米颗粒（脂质体包裹的 3CL 蛋白酶抑制剂）在胃肠道中的释放效率仅 60%，生物利用度不足。

• 解决方案
  通过 JEM-120i 观测脂质体在模拟胃液中的结构变化，发现 PEG 修饰层厚度从 5nm 增加至 10nm 时，颗粒聚集减少 50%，释放时间延长至 4 小时，确保药物到达肠道后释放。

• 成果

• 优化后的纳米颗粒释放效率提升至 85%，生物利用度提高 30%，加速新药审批进程。

七、技术演进：定义透射电镜的未来图景

1. 分辨率突破（2024Q4 研发中）

计划推出100kV 场发射枪升级套件，将分辨率提升至 0.15nm，满足 1nm 以下半导体器件的原子柱成像需求，适配 3nm 以下制程的缺陷检测。

2. 智能化升级（2025Q1 发布）

• AI 驱动实验设计：根据用户输入的研究目标（如 “寻找电池正极材料的晶界缺陷”），自动规划观测参数（加速电压、光阑尺寸、扫描范围），减少试错时间 50%。

• 云原生数据平台：实时同步全球实验室数据，基于百万级图像训练的缺陷识别模型，识别准确率提升至 95%，并支持跨地域协作分析。

3. 绿色技术创新

开发低功耗电子枪电源（能耗降低 30%）、无油真空系统（避免油蒸汽污染样品），满足碳中和实验室建设需求，已通过 ISO 14001 环境管理体系认证。

结语：在纳米尺度预见技术未来

JEM-120i 不仅是一台科学仪器，更是探索微观世界的钥匙。从材料科学家揭示原子排列的奥秘，到半导体工程师攻克制程缺陷，再到医学研究者解码病毒结构，它以卓越的分辨率、智能化的操作、强大的扩展性，成为连接基础研究与工业应用的桥梁。选择 JEM-120i，就是选择在纳米尺度上把握技术创新的脉搏，让每一次观测，都成为突破认知边界、推动产业升级的起点。
