CAN总线的总体结构

CAN总线由CAN控制器、CAN收发器、数据传输线、数据传输终端等组成。CB311的ECU（发动机控制单元）、TCU（变速器控制单元）、FEPS（无钥匙进入和无钥匙启动系统）、组合仪表四个电控单元通过CAN总线连接，CAN控制器、CAN收发器均集成在电控单元中。CB311CAN总线的结构如图1所示。

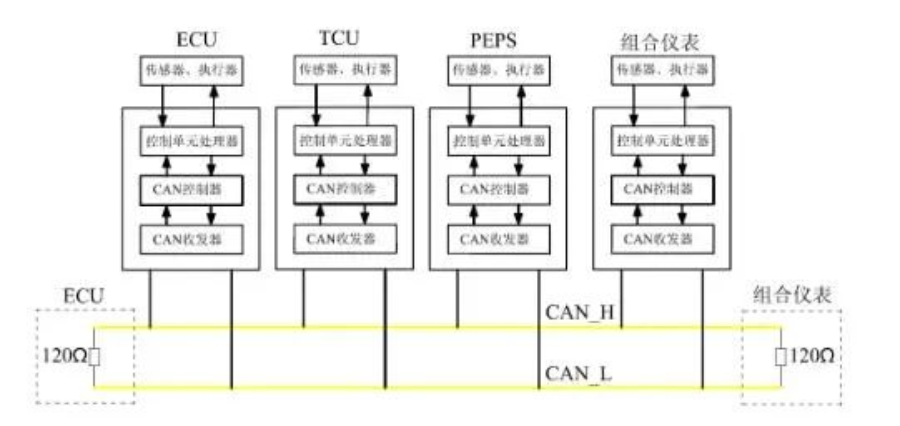

图1 CB311 CAN总线的总体结构

1、CAN控制器

CAN控制器集成在电控单元内部，接收由控制单元微处理器传来的数据。CAN控制器对这些数据进行处理并将其传递给CAN收发器;同样CAN控制器也接收收发器传来的数据，处理后传递给控制单元微处理器。

2、CAH收发器

CAN收发器集成在电控单元内部，同时兼具接收、发送和转化数据信号的功能。它将CAN控制器发送来的电平信号数据转化为电压信号并通过数据传输线以广播方式发送出去。同时，它接收数据传输线发送来的电压信号并将电压信号转化为电平信号数据后，发送到CAN控制器。

3、数据传输线

为了减少干扰，CN总线的数据传输线采用双绞线，其绞距为20mm，截面积为0.5m，称这两根线为CAN-高线（CAN-H）和CAN-低线（CAN-L），如图2所示。两根线上传输的数据相同，电压值互成镜像，这样，两根线的电压差保持一个常值，所产生的电磁场效应也会由于极性相反而互相抵消。通过该方法，数据传输线可免受外界辐射的干扰;同时，向外辐射时，实际上保持中性（即无辐射）。

4、数据传输终端

数据传输终端是一个电阻器，阻止数据在传输终了被反射回来破坏数据，一般数据传输终端为120Q的电阻。CB311的数据传输终端为两个1202的电阻，分别集成在BCU和组合仪表中。
