ETHERCAT 附件

ETHERCAT 附件用于ETHERCAT数据采集和控制系统，Dewesoft 提供一系列 EtherCAT 附件，用于 Dewesoft EtherCAT 数据采集系统之间的互连、供电和同步。 EtherCAT 电源注入器、同步接头和中继器是分布式 EtherCAT 数据采集系统不可或缺的工具。 附件采用相同的坚固设计，并提供IP67级的环境保护。

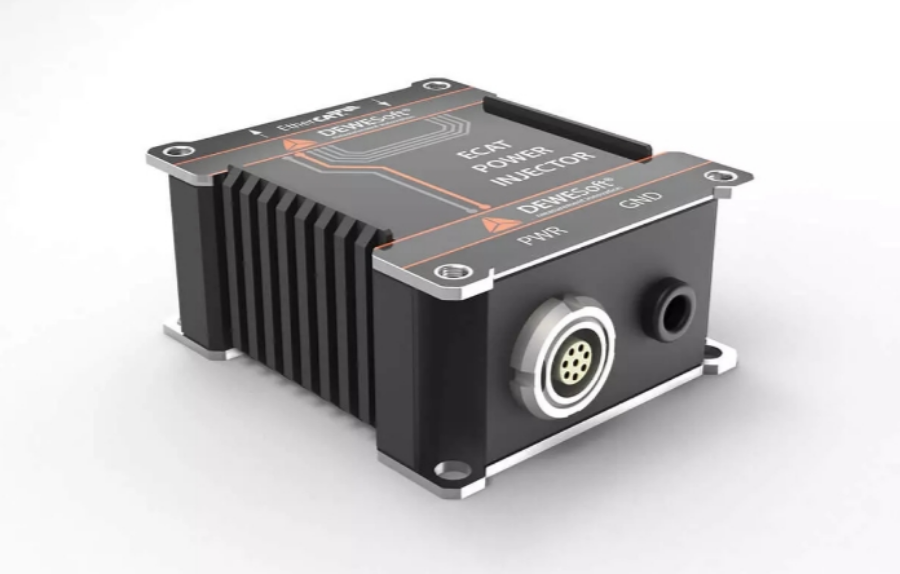

ECAT-动力注射器（用于 EtherCAT 测量链的电源注入器）

EtherCAT数据采集设备可以很容易地使用一根电缆来分配电源、数据和同步。每条电缆在数据采集节点之间的距离可达100米。

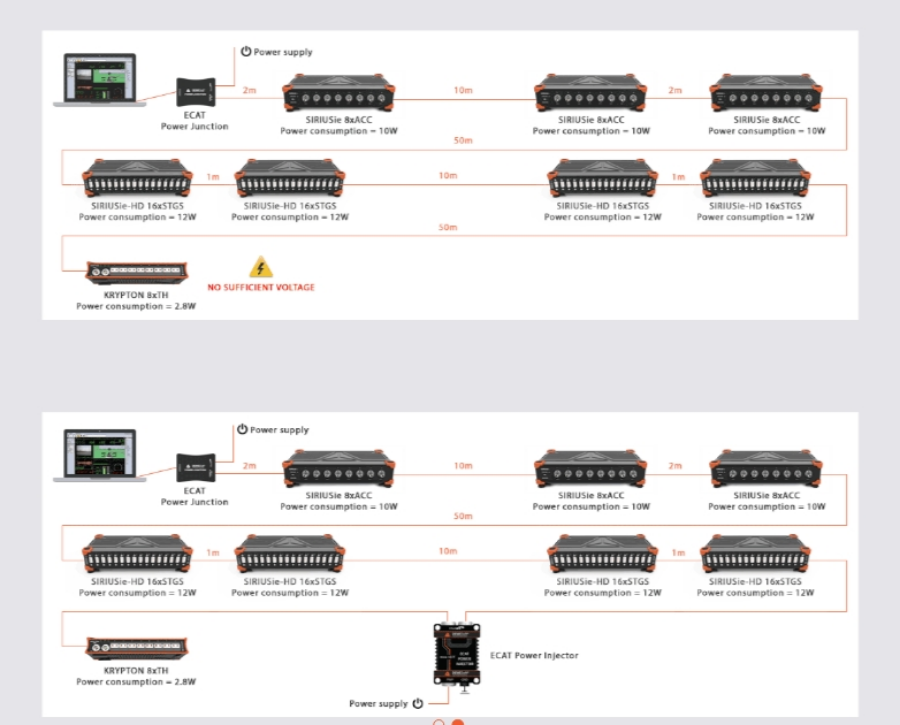

由于EtherCAT测量链中的每个DAQ设备都会消耗电力，并且由于电缆的电阻而损失一些电力，因此如果测量链由许多数据采集设备组成，则需要注入额外的电源。

ECAT 电源注入器 产品用于向EtherCAT测量链注入额外的电力。它与任何其他EtherCAT DAQ模块一样简单地连接到EtherCAT链中。ECAT电源注入器将注入新的电力，并在它之后为所有的DAQ节点连接器提供新的电源。

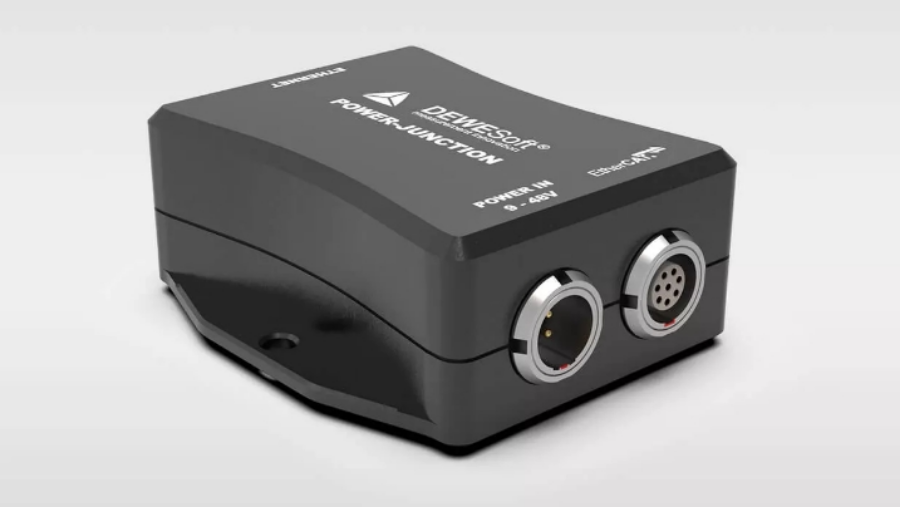

ECAT-电源接头EtherCAT 电源连接器

ECAT电源接头用于将任何EtherCAT数据采集设备（如 KRYPTON 或 SIRIUS）与电源连接，并将标准PC计算机与RJ45以太网端口连接

使用Dewesoft处理计算机和数据记录器，如SBOX, KRYPTON CPU, R2DB, R4, R8 或 MINITAURs 不需要此附件，因为电源直接由上述设备提供。

ECAT-同步连接EtherCAT 同步节点

ECAT 同步连接 用于从基于Dewesoft EtherCAT的数据采集设备（如KRYPTON ）与USB数据采集设备（如 SIRIUS USB 和 DEWE-43A）进行同步采集。

R1DB/R2DB, R4, R8 or MINITAURs DAQ 系统在扩展EtherCAT设备时不需要ECAT同步连接, 因为同步连接已经内置到系统中。

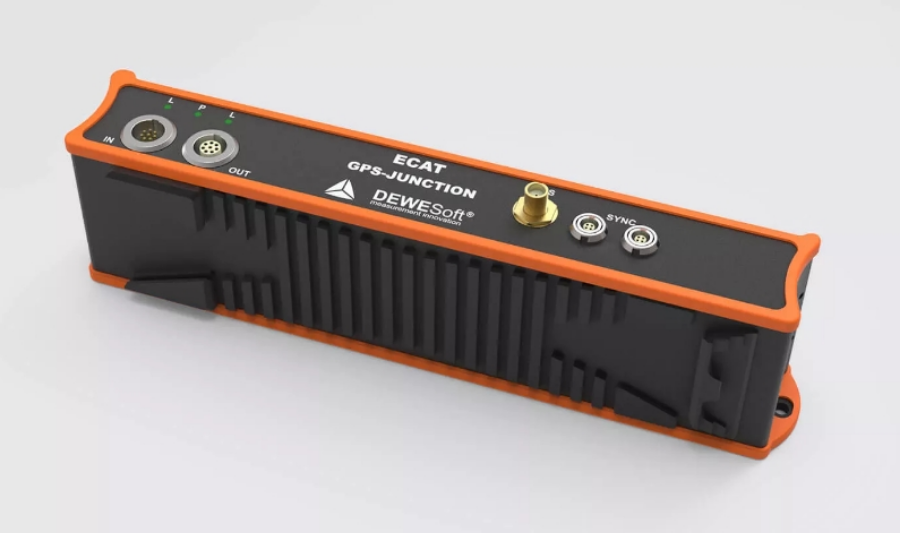

ECAT-GPS 枢纽EtherCAT GPS 同步节点

ECAT GPS 连接设备与ECAT同步连接设备类似，用于USB和基于EtherCAT的使用GPS作为同步时间源的数据采集设备之间的同步。

连接内置10 Hz GPS接收器和连接器，用于连接GPS或IRIG-B-DC时间码信号。使用此时间代码同步设备。

内置GPS接收器也可以用来记录定位，就像任何其他导航设备一样。

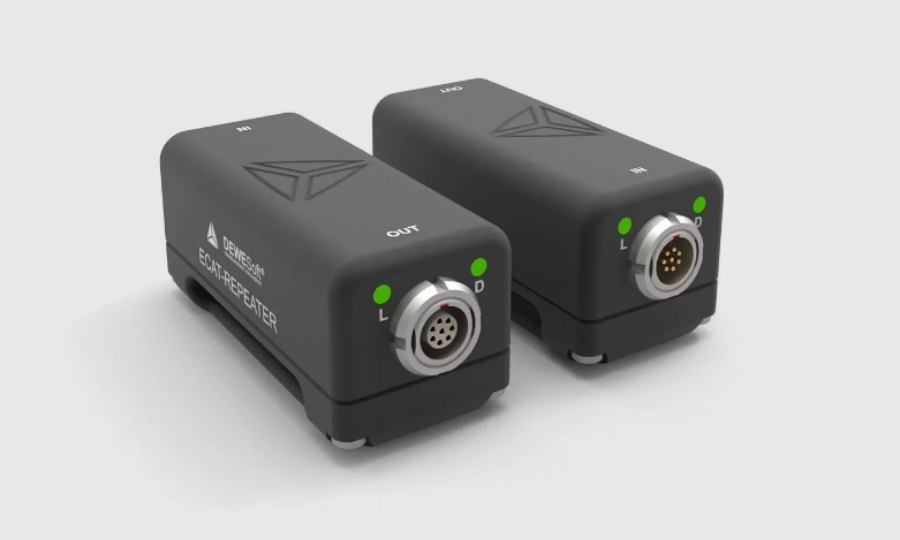

ECAT-中继器EtherCAT 中继器

EtherCAT 中继器用于延长 EtherCAT 混合电缆，允许连接两条 50 米长的电缆。 它提高了分布式EtherCAT系统的连接稳定性，测量单元之间的距离大于50米。

EtherCAT 中继器是一款坚固耐用的内联设备，防护等级为 IP67，符合 MIL-STD-810D 标准。 Lemo 1T 系列 8 针公接头位于 IN 端口，母接头位于 OUT 端口。 引脚排列对应于标准 KRYPTON DAQ 设备。

EtherCAT 中继器使用的一个例子是铁路应用，其中测量设备分布在整个铁路车辆链中。

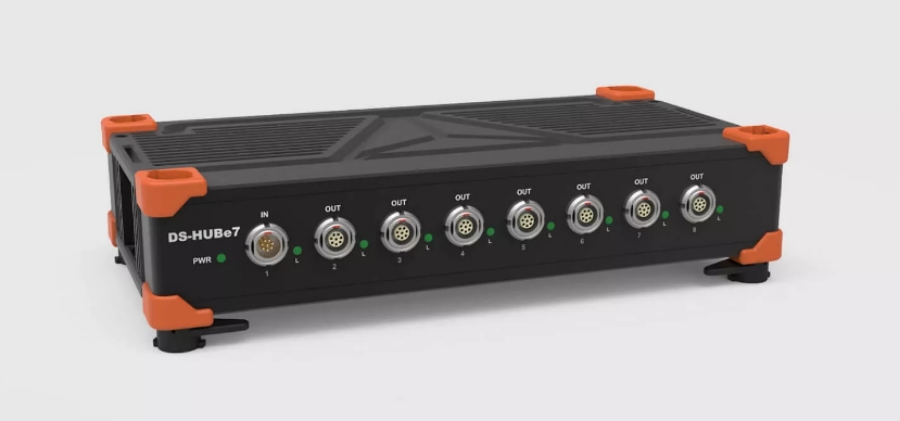

DS-HUBe7

DS-HUBe7 是 EtherCAT HUB，可连接 7 个 EtherCAT 设备。 集线器使用 Beckhoff CU1128 EtherCAT 连接点。

DS-HUBe7 具有与 SIRIUS 模块化 DAQ 系统系列相同的机箱外形。

前面板包括八个标准 8 针 LEMO 连接器，这些连接器与 SIRIUS EtherCAT 和 KRYPTON 系列仪器很相似。 第一个连接器用于 EtherCAT 输入 （IN），其他 7 个连接器用于 EtherCAT 输出 （OUT）。

后面板包括两个用于电源的标准 2 针 LEMO 连接器 - PWR-IN 和 PWR-OUT。 PWR IN 和 PWR OUT 在内部被缩短。 电源的输入电压为 9-36 V DC。

DS-HUBe7 是具有并行 EtherCAT 链的大型系统的有用附件。
