DSI 适配器DEWESOFT 传感器接口

DSI 适配器是配备TEDS IEEE 1451.4的传感器适配器，可将我们的任何DSUB9通用模拟输入放大器转换为直接IEPE、电荷、热电偶、分流、电压、LVDT或RTD输入。DSI 适配器（Dewesoft 智能传感器接口）与所有带有 DSUB9 连接器的 Dewesoft 主机信号放大

详细介绍

DSI 适配器是配备TEDS IEEE 1451.4的传感器适配器，可将我们的任何DSUB9通用模拟输入放大器转换为直接IEPE、电荷、热电偶、分流、电压、LVDT或RTD输入。DSI 适配器（Dewesoft 智能传感器接口）与所有带有 DSUB9 连接器的 Dewesoft 主机信号放大器兼容。

主要特点

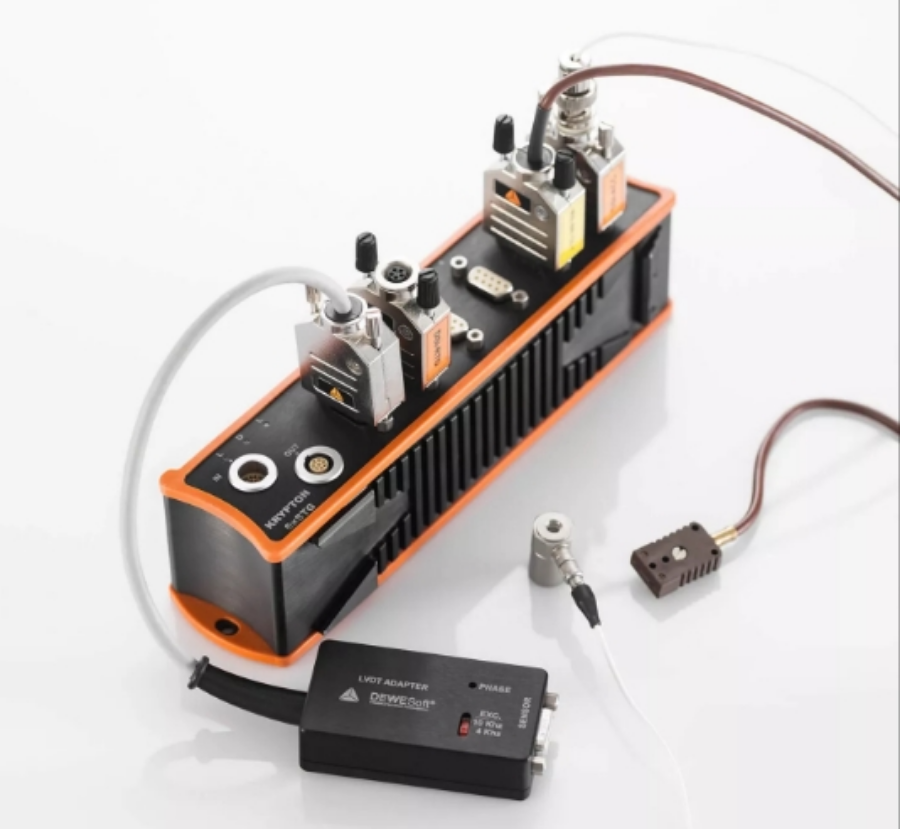

扩展模拟输入: DSI适配器与任何带有DSUB9模拟输入的Dewesoft放大器兼容，与产品系列无关。它们适用于SIRIUS DAQ系统, KRYPTON DAQ 模块, MINITAURs 或DEWE-43 DAQ 仪器。
即插即用，支持TEDS传感器: 所有DSI适配器都内置了TEDS芯片，用于自动传感器检测和即插即用设置。只需将传感器连接到DSI适配器，并将DSI适配器连接到我们的DSUB-9模拟输入之一，从缩放、单位、校准数据等所有内容都将自动配置。
小型耐用: 所有电子产品都内置在小型耐用的DSUB-9铝制外壳中，带有螺纹接头，将适配器牢固地拧到模拟输入通道上。
DEWESOFT 质量： 享受 Dewesoft 行业领先的 7 年保修和世界一流的质量保证。您对 Dewesoft 模态测试和分析解决方案的投资受到保护。

DSI - Dewesoft智能接口

多功能Dewesoft DSI® 适配器将任何Dewesoft带有DSUB9连接器的DAQ系统模拟输入放大器转换为通用模拟输入，可接受从应变计、IEPE/ICP、热电偶、LVDT、RTD、电流到电压信号到±200V的所有信号。

DSI适配器由TEDS 传感器芯片(IEEE 1451.4) 自动识别，所有设置在Dewesoft X DAQ 软件内自动配置。

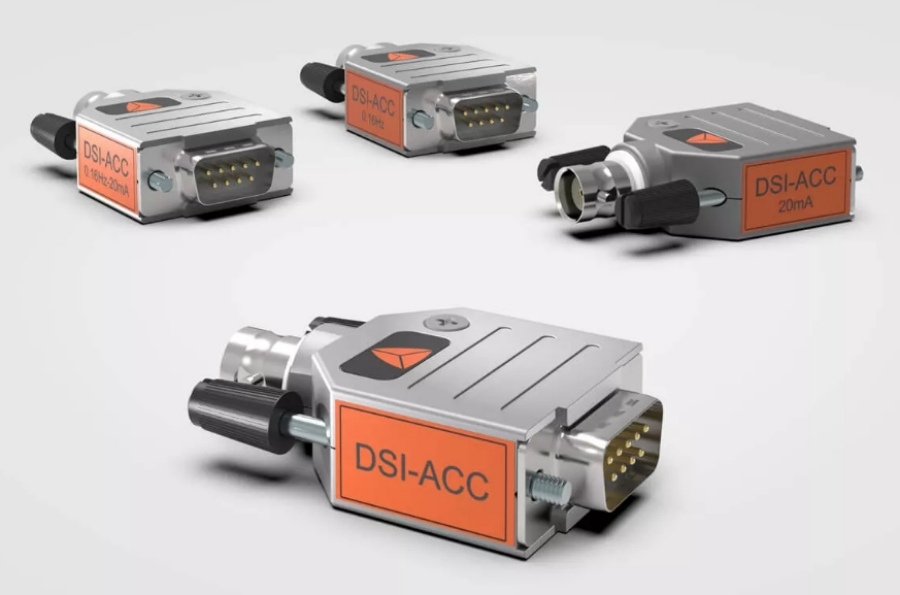

DSI-ACC 用于压电传感器的 IEPE 适配器

DSI-ACC类DSI适配器是用于IEPE (集成电子压电) 传感器（如加速计和麦克风）的适配器。连接到适配器的传感器将使用 TEDS 技术自动识别。

DSI-ACC适配器有三种版本：

DSI-ACC - 励磁电流4 mA，21V，高通滤波器0.8 Hz。
DSI-ACC-0.16Hz - 励磁电流4 mA，21V，高通滤波器0.16 Hz。
DSI-ACC-20mA - 励磁电流20 mA，21V，高通滤波器0.8 Hz。

DSI-ACC-0.16Hz-20mA - 结合了 DSI-ACC-0.16Hz 和 DSI-ACC-0.16Hz-20mA 的特性，增加了时间常数（τ = 1 s，高通滤波器 0.16 Hz）和传感器激励（ 20 毫安）。

DSI-CHG电荷传感器适配器

DSI-CHG适配器适用于带有BNC接头的充电加速计或麦克风传感器。范围高达50000 pC。交流耦合0.07 Hz。100 kHz带宽。

DSI-CHG-DC是一种用于电荷传感器测量的适配器。它有四个输入范围，从1 kpC到500 kpC。除了直流测量之外，用户还可以在Dewesoft X3软件的通道设置中选择四种不同的硬件高通滤波器。

DSI-CHG-DC适配器的主要优点是时间常数大，实际测量直流电荷，在500 kpC输入范围内直流漂移小于0.1 pC/s。DSI-CHG-DC的带宽在500kPC范围内为20kHz，在50kPC范围内为200kHz。DSI-CHG-DC目前由所有带有DSUB9输入连接器和KRYPTON STG 放大器的SIRIUS DAQ 放大器支持。主机放大器配置和校准系数可通过TED读取。

电荷传感器可以连接到DSI-CHG-DC BNC输入连接器，并使用DSUB9公母延长电缆连接到主机放大器。外壳包括四个孔和两个皮带夹，便于安装DSI-CHG-DC适配器。

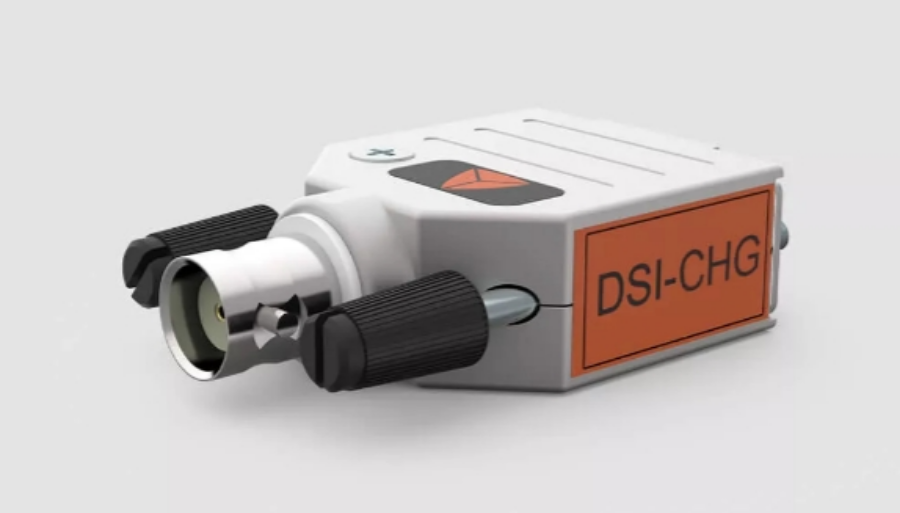

DSI-CHG

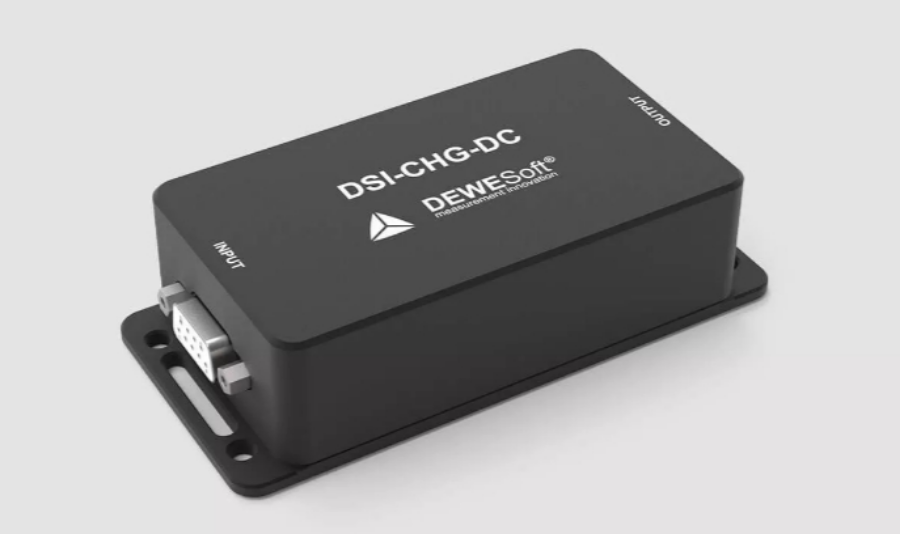

DSI-CHG-DC

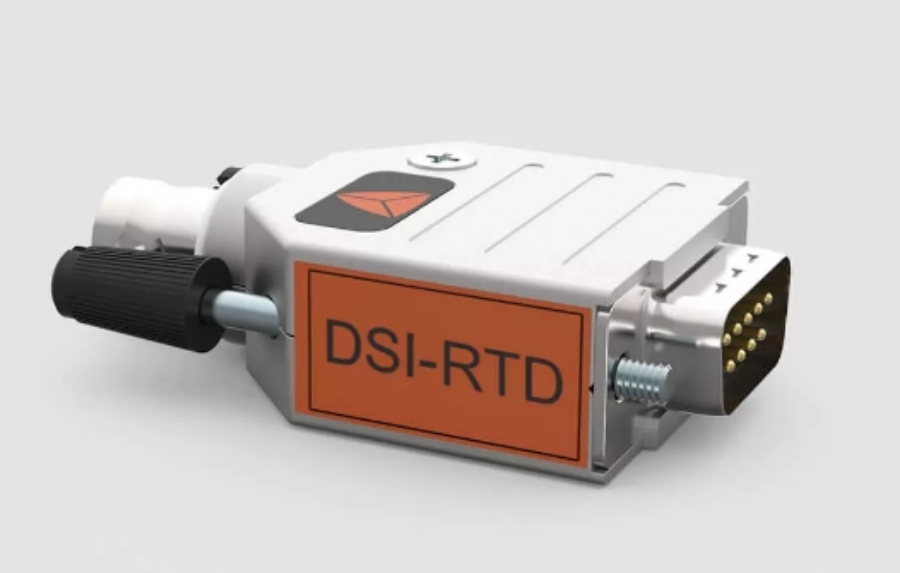

DSI-RTD电阻温度检测器适配器

DSI-RTD是RTD传感器的通用适配器。支持两线、三线和四线连接方法。5-pin Binder 710系列连接器，附带Binder电缆连接器。

支持的RTD类型包括:

Pt100,
Pt200
Pt500
Pt1000
Pt2000

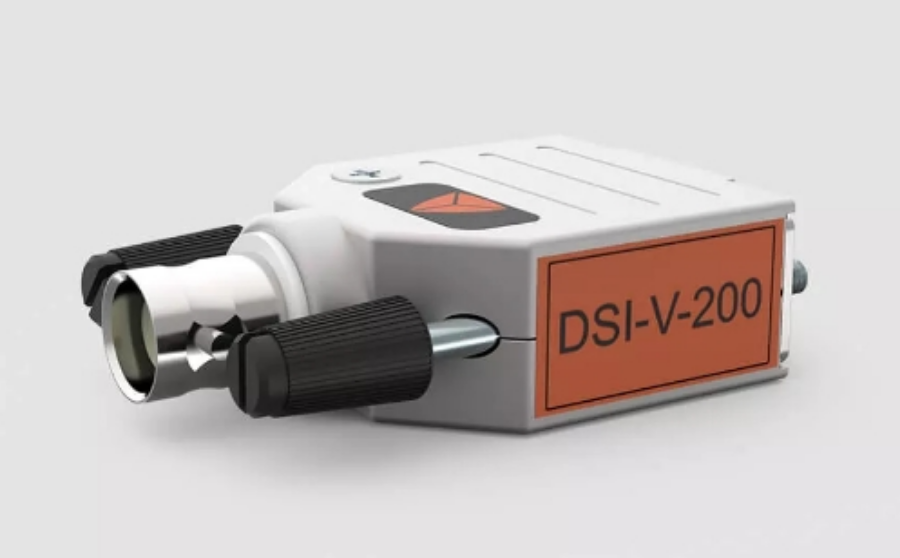

DSI-V电压传感器适配器

DSI-V-200电压适配器可以使任何DSUB9模拟输入接受±200V电压范围，差分输入通过BNC连接器. 带宽和范围由连接的放大器定义。

DSI-THx热电偶传感器适配器

DSI-TH-x 适配器用于热电偶传感器连接。适配器具有高精度冷接点基准测量。1米热电偶电缆随mini TC连接器一起提供。

DSI-TH 适配器可用于以下热电偶类型：

DSI-TH-UNI - 通用热电偶输入，用于连接任何类型的热电偶（K、J、T、R、S、N、E、B、C）。包括集成冷端补偿，CJC 精度为 0.5 °C。
DSI-TH-C-设计用于C型热电偶（W，W3和W5）。
DSI-TH-E-设计用于E型热电偶。 E型热电偶的mV / K灵敏度更高。它在-270°C至1000°C的温度范围内运行。
DSI-TH-J-專為J型熱電偶設計。 DSI-TH-J-专为J型热电偶设计。

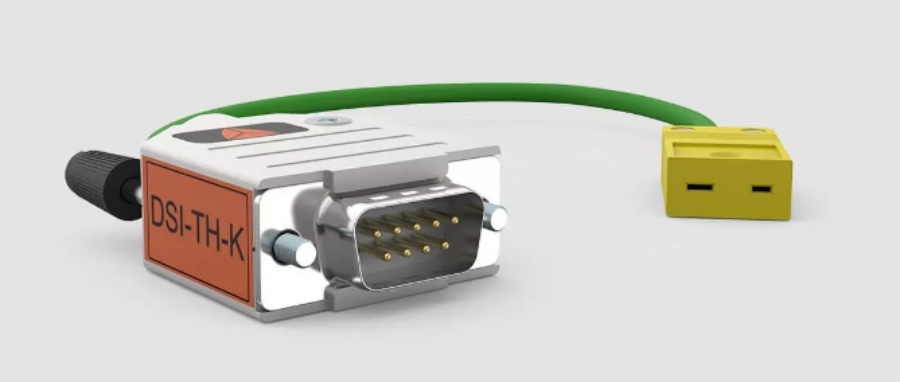

DSI-TH-K-設計用於K型熱電偶。 DSI-TH-K-设计用于K型热电偶。
DSI-TH-T-專為T型熱電偶而設計。 DSI-TH-T-专为T型热电偶而设计。
DSI-TXx适配器包括一个TEDS传感器芯片，用于自动检测和设置传感器。

DSI 分流器电流输入适配器

DSI分流适配器是用于直流测量的适配器。我们提供四种版本的DSI电流适配器：

DSI-20mA - 20 mA 电流输入适配器，带有 50 欧姆内部分流器，针对 4 至 20 mA 输出的传感器校准时精度为 0.01%。

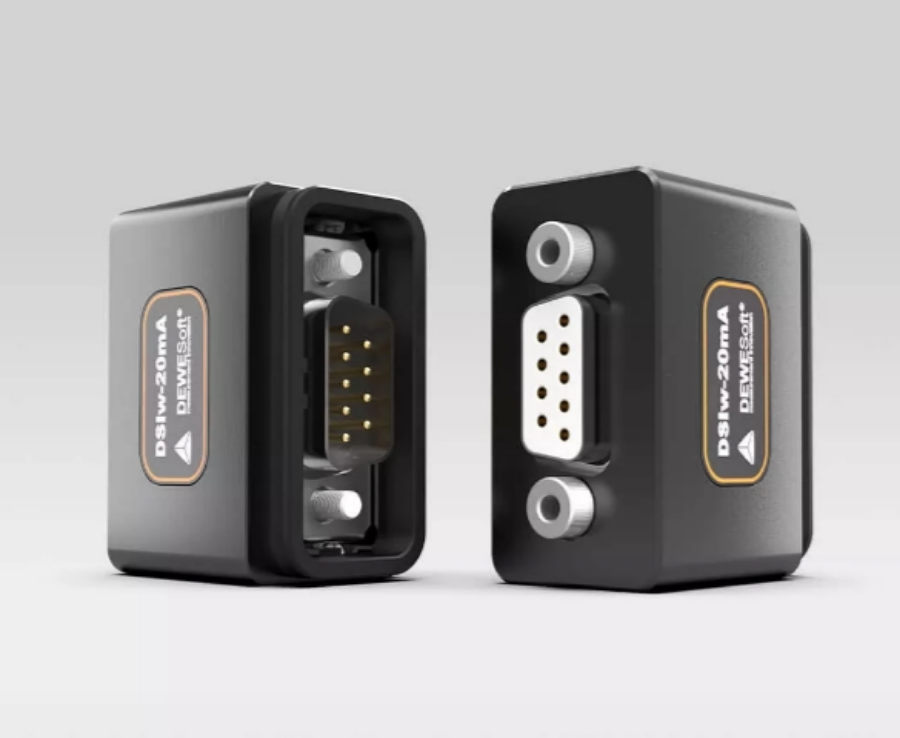

DSIw-20mA - DSI-20mA 适配器的防水版本。它使用 50 Ω 分流电阻器，精度为 0.01 %，温度漂移为 0.2 ppm/K（在 0 °C 至 60 °C 的温度范围内为 0.05 ppm/K）。它设计用于在恶劣环境中感测具有 4-20 mA 输出的工业传感器的电流。它采用双DSUB9适配器罩设计，防护等级为IP67。
DSI-5A - 新的 5A 电流输入适配器。包含一个 10 mΩ 分流电阻器，校准时精度为 0.1%。新的 DSI-5A 适配器在温度稳定性方面有显著改进。新的分流电阻器的温度系数提高了两倍（现在 -55 °C 至 +125 °C 范围内为 15 ppm/K，之前 -20 °C 至 +60 °C 范围内为 30 ppm/K）。

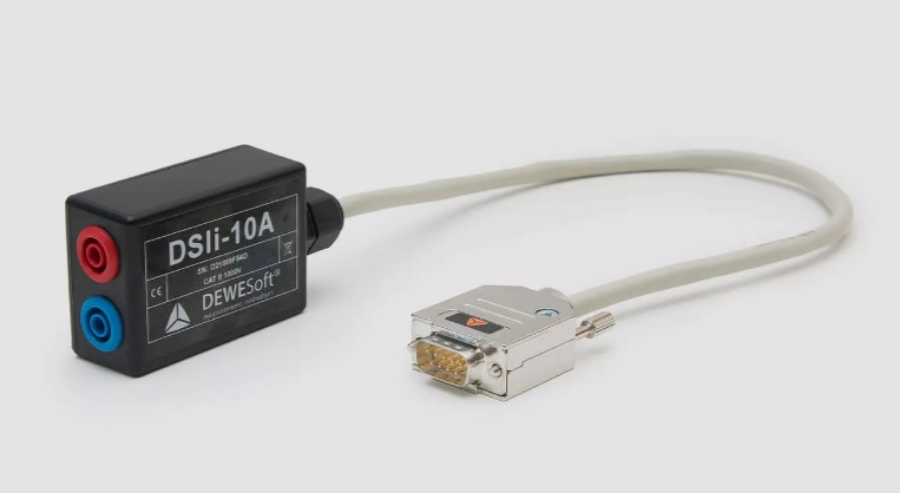

DSIi-10A - 具有 10 A FS 和 < 0.5% 精度的隔离式电流传感器，带有香蕉连接器输入。
DSIi-20A - 具有 20 A FS 和 < 0.5% 精度的隔离式电流传感器，带有香蕉连接器输入。
