CAN和CAN FD接口和分析仪

CAN 和 CAN FD接口和分析仪搭配易于使用的CAN 总线软件，可支持 OBDII, J1939, XCP/CCP, CAN 输出, 读取DBC文件。

详细介绍

CAN 和 CAN FD接口和分析仪搭配易于使用的CAN 总线软件，可支持 OBDII, J1939, XCP/CCP, CAN 输出, 读取DBC文件。

主要特点

即插即用CAN接口：我们的CAN接口功能强大且易于使用。只需将CAN设备连接到笔记本电脑或我们的任何SBOX或KRYPTON CPU计算机的USB端口，该设备就会被自动识别并可以使用。

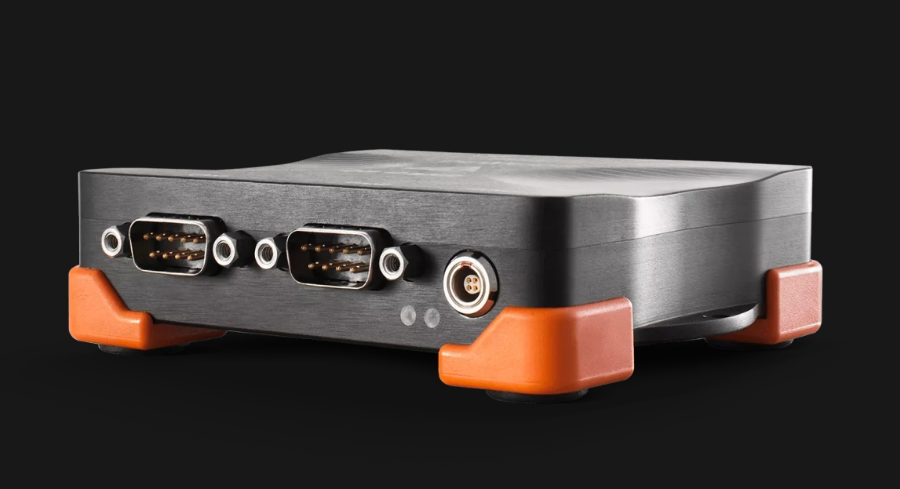

1、2、4或8个CAN端口：提供具有1、2、4或8个CAN端口的各种CAN设备。多个CAN设备可以同步在一起，扩展到更多的CAN端口。
高速隔离的CAN设备：任何CAN设备上的每个CAN端口都是隔离的，并使用高速CAN 2.0b标准。
无风扇版：不仅2通道和4通道CAN模块是无风扇，8端口CAN设备也可以封装在无风扇铝制机箱中，防护等级可达IP50，保证在恶劣，多尘的环境中稳定采集CAN信号。
支持OBDII, J1939, 和XCP: 所有CAN接口都支持OBDII, J1939标准和XCP / CCP，而无需任何其他硬件。
FLEXRAY 和 XCP/CCP: 随附的Dewesoft X Professional数据采集软件支持汽车协议XCP / CCP。 FlexRay接口可通过第三方硬件使用。
CAN输出: 所有的设备可以输出CAN信息。
DBC 文件导入: 随附的DewesoftX数据采集软件可轻松读取DBC文件，该文件将自动设置CAN通道。
包含免费终身升级的软件：随附屡获殊荣、易于使用、功能非常强大的DewesoftX数据采集软件。该软件提供终生免费升级，并且没有隐藏成本，为您带来直观的配置，智能传感器，高级存储和分析功能。

汽车总线

Dewesoft支持用于分析和检查车辆总线数据的标准汽车接口。可以从所有被支持的接口读取数据，并与其他信号源（例如模拟，视频和其他）同步...

支持的汽车总线接口:

CAN总线 (见CAN总线分析仪)
OBDII on CAN (见CAN OBDII)
OBDII on CAN （见 CAN OBDII）
J1939 和 J1587
CAN FD (见 CAN FD总线分析仪)
XCP/CCP
LIN 总线
FlexRay
Kistler KiRoad
MTS 道路模拟器
Testbed AK协议
ETAS INCA over CAN
SENT (SAE J2716)

CAN总线数据

所有Dewesoft CAN和CAN FD设备接口支持的CAN总线，是当今车辆中占主导地位的车辆总线接口。 Dewesoft X可以以只读或确认模式解码来自CAN总线的任何类型的数据。还可以支持OBDII，J1939和J1587标准。

Dewesoft X使得设置CAN通道非常容易。该软件可以导入和导出CAN DBC或XML文件。 DBC文件是CAN消息和通道定义的常用文件。导入后，软件将自动设置所有可用的CAN通道并解码CAN消息。

CAN FD

Dewesoft CAN FD 设备可以读取、存储和分析车辆CAN FD总线数据。

主要特征：

CAN FD信号采集与其他数据源同步，例如模拟量、数字量、视频、GPS等
解析、存储和发送CAN FD消息
双波特率高达12 MBit/sec
消息解码 64字节
支持CAN DBC或XML文件导入和导出，以轻松设置CAN FD通道

XCP/CCP

Dewesoft X XCP/CCP插件支持XCP/CCP协议。

该插件支持通过CAN或以太网协议从支持CCP或XCP的电子控制单元（ECU）进行数据采集。它支持多个ECU。除了CAN或以太网端口外，不需要其他硬件。

XCP 设备

除了XCP Slave和Master插件之外，Dewesoft还推出了SIRIUS XHS和IOLITE LX设备，它们可以通过以太网XCP协议直接输出数据，而无需任何软件。您可以观看简短的演示视频。

FlexRay

FlexRay是由FlexRay联盟开发的一种汽车网络通信协议，用于管理车载计算。它被设计为比CAN更快，更可靠。

Dewsoft X数据采集软件通过FIBEX库导入选项提供对FlexRay协议的支持。支持所有Vector FlexRay卡。

LIN 总线

LIN总线插件使您可以简单地连接并收听多个LIN 网络上的通信。使用Vector硬件，它可以模拟仅侦听的从属设备，这些侦听器可以侦听总线上的所有数据传输。解码可以以三种不同的形式完成：

可扩展比例选项的模拟数据
离散数据
两者混合

该插件支持从LIN描述文件（LDF）导入配置。要读取LIN总线，需要使用Vector LIN卡。

SENT (SAE J2716)

SENT协议（Single Edge Nibble Transmission-SAE J2716）是一种数据传输协议，其用途已大大增加，尤其是在汽车行业中。开发的模块使用计数器通道解码从传感器发送的SENT信号。

该模块支持两个快速通道和任意数量的慢速通道，它们会自动检测到。当每个传感器使用专用计数器通道时，可以同时从多个传感器解码SENT信号。

可靠的CAN采集与分析

所有CAN接口均支持每个通道以1 Mbit / s的全速发送和接收CAN 2.0b数据。所有CAN通道都是隔离的，以便在嘈杂的环境中获得更高的CAN信号质量。

可选带有2、4和8个CAN端口的CAN设备。多个CAN设备也可以同步在一起来增加CAN端口。

DEWE-43, MINITAURs, 和SIRIUS等数据采集系统也提供专用的CAN总线端口。这些端口提供与本页描述的专用CAN设备相同的CAN功能。

CAN FD 分析仪

新的汽车应用对带宽的需求正在迅速增加。因此，汽车OEM厂商正在新车中引入 CAN FD。由于数据传输速率提高和数据有效负载增加，CAN FD提供了更高带宽。 CAN-FD的使用增加了车内传感器的数量，并且比普通的CAN2.0快得多，后者被限制为1Mbps。

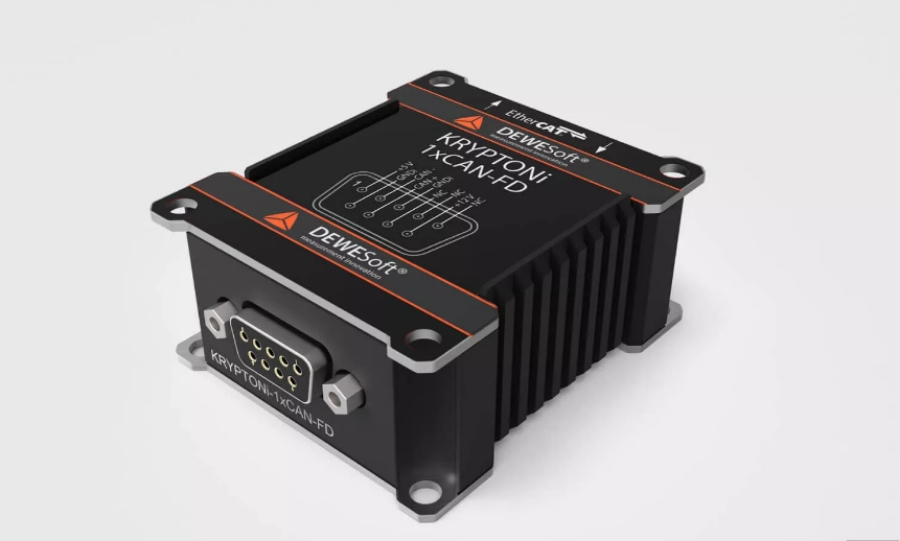

KRYPTONi-1xCAN-FD 是使用EtherCAT作为数据接口的单端口CAN FD设备。它支持高速CAN接口，数据速率高达8 Mbps。除此之外，CAN FD还支持CAN2.0通信协议以及特殊协议，例如J1939，其中CAN out被用作只读协议。

KRYPTONi-1xCAN-FD使用隔离的通信线路以及+5 V和+12 V的隔离传感器电源。传感器电源的功率极限为1.4W。

该产品是屡获殊荣的KRYPTON ONE产品系列的新成员。该产品线专为极端条件而设计，其工作温度范围为-40°C至+85°C，且防护等级为IP67。

KRYPTONi-1xCAN-FD封装在DSUB9输入连接器的标准KRYPTON ONE外壳内。

CAN总线记录和分析软件

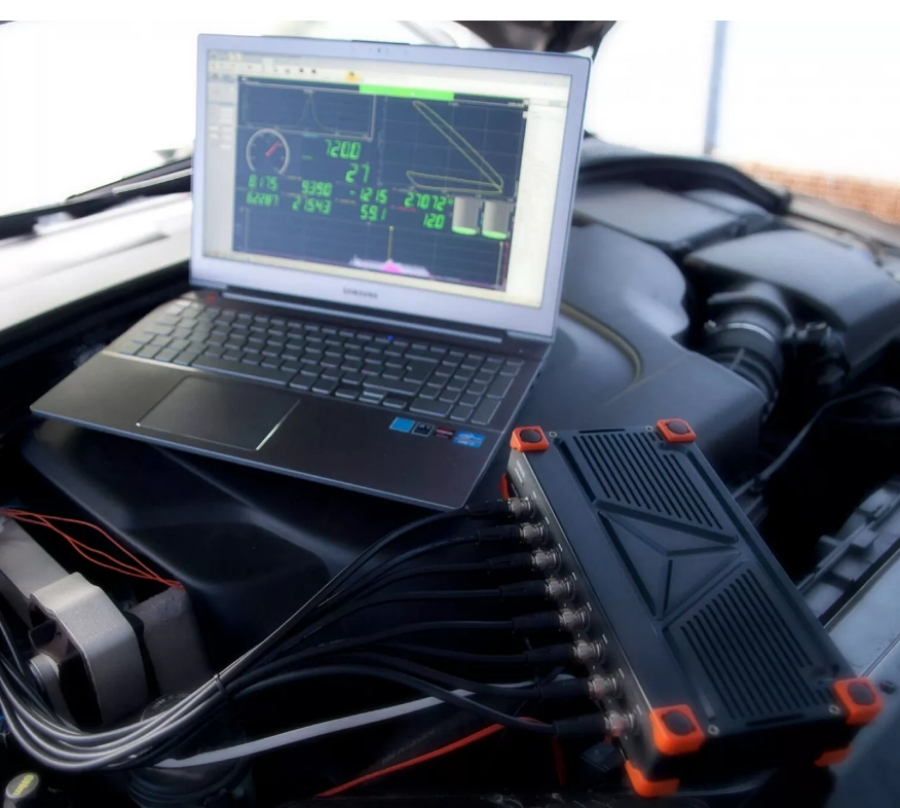

我们所有的CAN和CAN FD设备均包含易于使用且屡获殊荣的Dewesoft X 数据采集软件。我们的CAN接口是用于车载测量的完美数据记录器。

Dewesoft X 软件支持:

先进的CAN记录，存储和分析，
在线监测和解码CAN消息，
解码离线CAN消息，
用于显示CAN数据的可视界面，
CAN通道的在线和离线数学分析
CAN DBC文件导入和导出
支持OBDII 基于 CAN, J1939 和 XCP/CCP
CAN 发送

Dewesoft X使得设置CAN通道非常容易。该软件可以读取和导入CAN DBC或XML文件。 DBC文件是CAN消息和通道定义的常用文件。导入后，软件将自动设置所有可用的CAN通道并解码CAN消息。

OBD II, J1939, 和XCP/CCP 协议

Dewesoft CAN 总线设备也支持 OBD II, SAE J1939, XCP,和CCP协议。

OBDII功能可通过车辆标准OBD II端口实时获取大量车辆参数的数据。它仅支持CAN上的OBD II，这在2008年以后开发的所有新车上都是必需的。

无需附加硬件，也可以从支持CCP或XCP协议的电子控制单元（ECU）进行数据采集（通过CAN或以太网）。

坚固的CAN总线分析仪

我们提供两种版本的CAN仪器，用于非常恶劣的环境中的CAN采集和分析。

无风扇 IP50 SIRIUSif-8xCAN

该8端口CAN设备内置在无风扇机箱中，因此没有空气流过。非常适合多尘环境。

防水版 IP67 SIRIUSiw-8xCAN

这是8端口CAN设备的更坚固的版本。该设备是完全密封的，并提供IP67环保等级，这意味着该设备是防尘，防震和防水的。

与模拟数据同步

与所有其他数据源（例如模拟，数字，视频等）一样，所有已配置的CAN通道都可以完美地同步至微秒。即使不同数据源之间的采样率完全不同，同步也将是精确的。

CAN和CAN FD设备带有内置的同步端口，该端口允许与其他 Dewesoft 数据采集系统（如SIRIUS, KRYPTON 或 DEWE-43）进行硬件同步。

免费提供数据采集软件

所有 Dewesoft 数据采集系统均免费提供屡获殊荣的 DewesoftX 专业版数据采集软件。DewesoftX 是世面上先进且易于使用的数据采集和信号处理软件。 DewesoftX 的灵活性和不断增加的信号处理功能将帮助您解决所有测试和测量需求。与其他 DAQ 系统相比，我们的DAQ 软件为您提供了许多优势。即插即用，硬件自动检测，智能 TEDS 传感器，高级存储、实时显示以及强大的数学库等功能将把测量和分析功能不断提升到新的水平。
