IOLITED - 工业级数据采集系统

• 可分布和可扩展：每个模块具有不同通道数的各种放大器可实现完美的通道分配以进行监控，由于传感器电缆长度短，系统可在模块之间以100m的距离分配，并且信号质量高。

• 高端信号调理：IOLITE具有高质量的模拟放大器，可提供出色的信号调理和高达50 kHz的采样率。

• 极高的性价比：IOLITE具有很高的性价比，适用于监控和各种工业应用。标准RJ45电缆可降低电缆成本。

• 完美的同步：模块之间可以完美同步，并且可以使用外部定时源（如GPS）来精确同步不同位置的模块。

• 标准接口：IOLITEd设备是与任何EtherCAT主控制器兼容标准EtherCAT从设备。 连接到Dewesoft X软件后，重新传输功能可确保在测量过程中不会丢失任何数据。

• 包含免费终身升级的软件：随附屡获殊荣、易于使用、功能非常强大的DewesoftX数据采集软件 。该软件提供终生免费升级，并且没有隐藏成本，为您带来直观的配置，智能传感器，高级存储和分析功能。

工业数据采集

IOLITEd将屡获殊荣且易于使用的Dewesoft数据采集带入工业和监控应用领域。

压缩设计成本而且不会影响信号调理质量。 所有信号放大器都旨在提供具有24位分辨率和高达50 kHz /通道的高采样率的高端信号调理。

IOLITEd DAQ设备使用RJ45连接器，可通过标准的低成本以太网/ EtherCAT电缆轻松连接模块。

完美的信号调理

IOLITEd提供出色的信号调理。 通过其 输入和输出模块，您可以测量电压，电流，应变，应力，振动，声音，温度，数字，计数器等信号。

经过验证的高质量数据采集硬件与屡获殊荣的DewesoftX数据采集软件相结合，可以进行数据采集而不会丢失任意一个数据点。 它还提供了出色的数据可视化和处理功能。

数据可以存储在时序数据库中，并使用OPC UA或XCP等标准接口传输给SCADA系统，真正支持工业4.0应用程序。

支持一系列的行业标准接口的现有Dewesoft X数据采集软件使IOLITEd成为注重价格的测量和控制任务的理想选择。

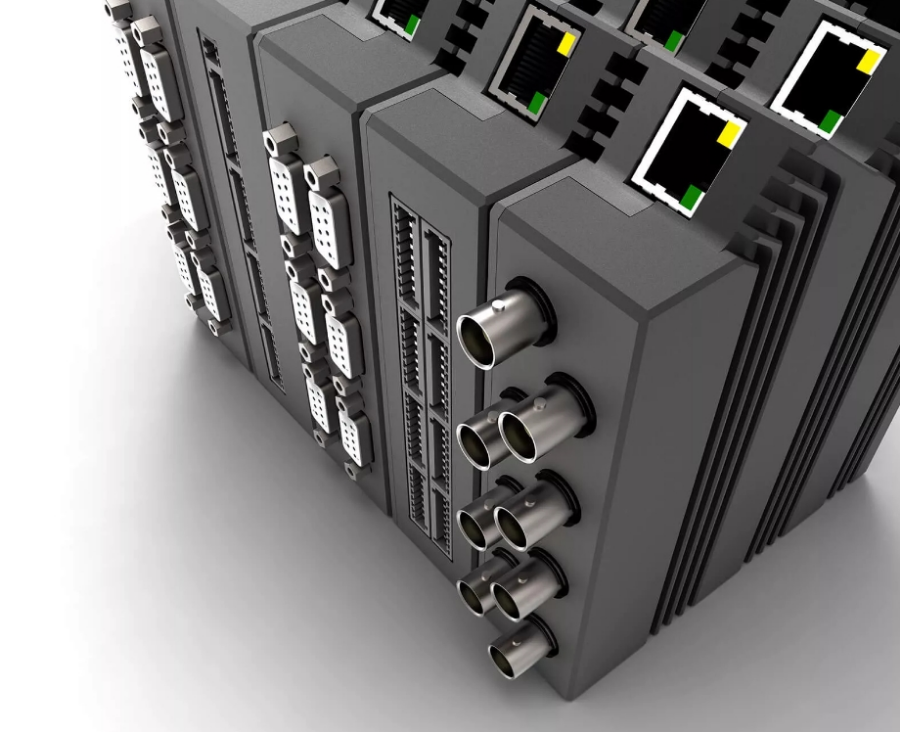

IOLITEd 多通道采集模块

目前，下面的IOLITEd采集模块可供选择：

• 6xSTG: 通用模拟和应变放大器，兼容 Dewesoft 智能接口DSI适配器，可扩展支持热电偶、RTD、LVDT、电流, 和IEPE 信号采集。

• 8xLV: 隔离型8通道低电压采集模块。 该模块具有高精度，通道间和通道对地高隔离，是通用电压信号采集模块的完美选择。

• 8xLA：帶BNC或端子塊連接器的8通道隔離電流輸入模塊。
  8xLA：带BNC或端子块连接器的8通道隔离电流输入模块。

• 8xTH、8xTH-HS：隔离式通用热电偶放大器，提供高速配置。 支持任何热电偶类型的传感器。

• 8xRTD: 隔离型通用PTx温度，电阻和电压采集模块。

• 16xAO：16通道模擬量輸出模塊，用於具有±10 V電壓輸出通道的工業應用。
  16xAO：16通道模拟量输出模块，用于具有±10 V电压输出通道的工业应用。

• 32xDI: 32通道数字信号采集模块.

• 32xDO: 具有看门狗功能的32通道数字输出模块。

• 8xDI 4xDO: 8个数字输入和4个数字输出通道。

• 4xCNT: 4通道采用超级计数器计数器信号采集模块。

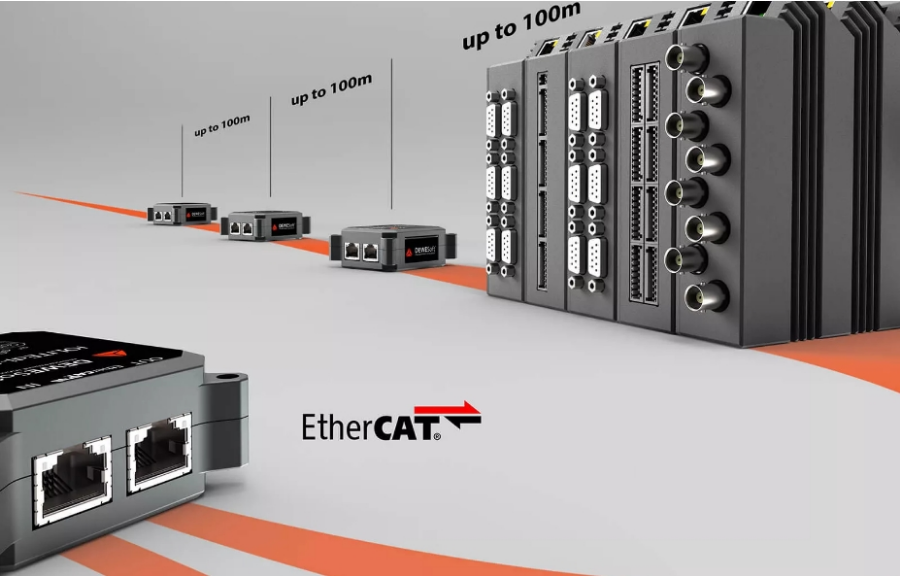

单通道分布式系统

IOLITEd设备有单通道和多通道版本。 多个IOLITEd模块可以通过一条具有RJ45连接器的经济高效的以太网/ EtherCAT电缆进行菊花链连接。 设备之间的距离可达100m。

单根EtherCAT电缆足以实现设备之间的电源，数据和同步。

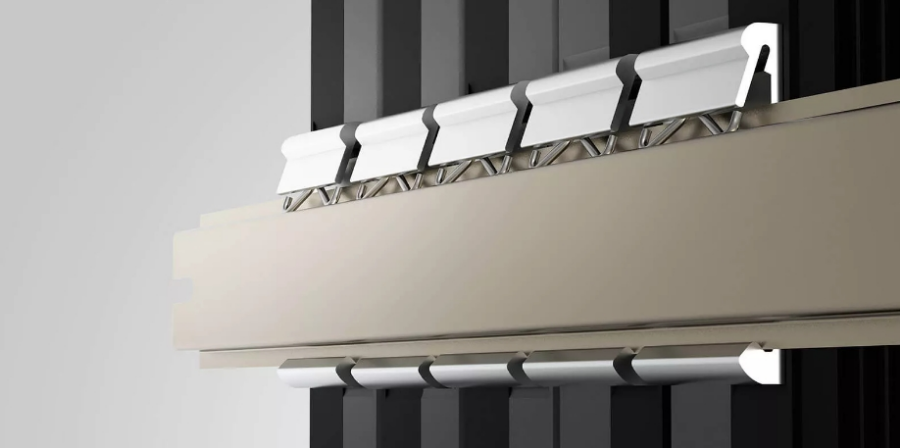

DIN导轨安装

IOLITEd多通道模块与DIN导轨安装座完全匹配。 底盘提供了一种易于卡入的机制，可安装到所有标准工业DIN导轨安装座上。

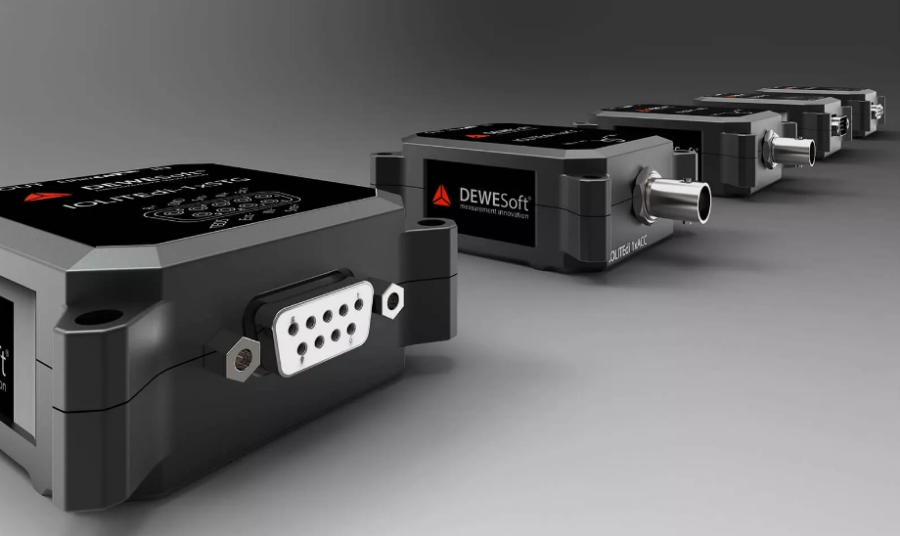

IOLITEd单通道模块很小，可以放置在测量点旁边。 它们提供了螺孔，以便于使用螺钉或任何其他方法轻松安装。

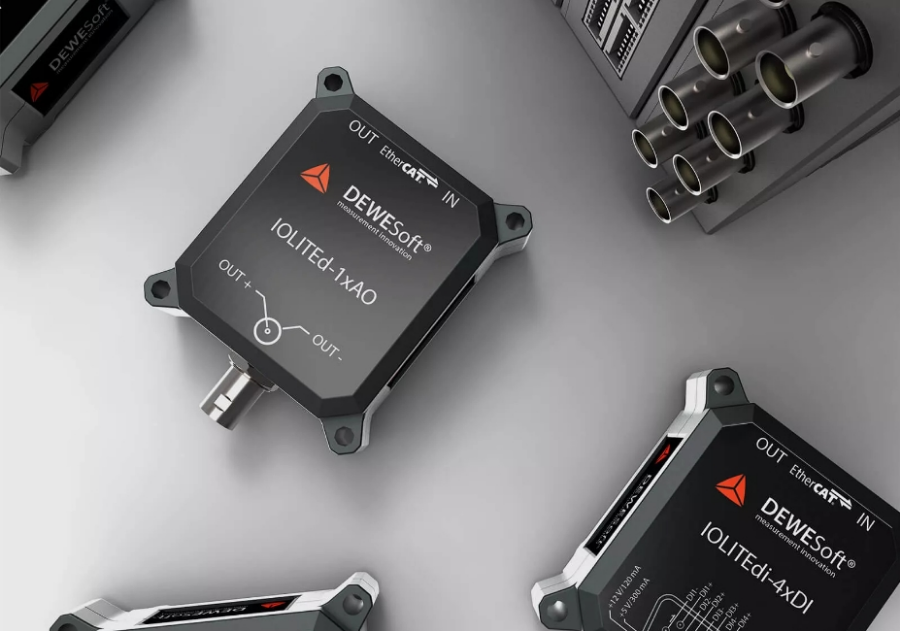

IOLITEd 单通道采集模块

下面的单通道和多通道IOLITEd输入输出采集模块可选：

• 1xACC: 单通道电压和IEPE采集模块。

• 1xSTG: 通用模拟和应变放大器，兼容 Dewesoft 智能接口DSI适配器，可扩展支持热电偶、RTD、LVDT、电流, 和IEPE 信号采集。

• 4xDI: 4通道数字信号采集模块。

• 4xDO: 4通道数字信号输出模块。

• 1xAO: 单通道模拟电压输出模块。

• 3xMEMS-ACC: 内置MEMS三轴加速度的数据采集模块。

• 3xMEMS-ACC-INC: 3xMEMS-ACC的倾角仪版本。 除三轴加速度外，它还包括温度补偿功能以精确测量静态倾角。

• IOLITEd-2xASI: 具有2个模拟输入的DAQ模块，用于连接两个Dewesoft ASI-1xVIB-50g振动探头和1个数字输入通道，用于连接RPM传感器（转速计）。

低噪声三轴MEMS加速度计

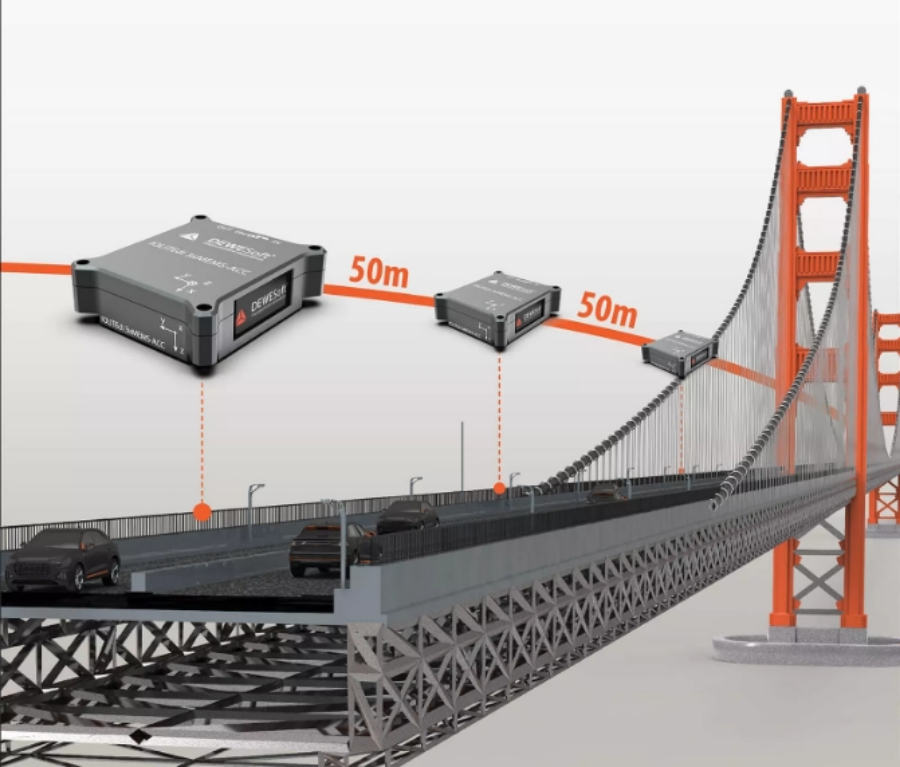

IOLITEdi 3x-MEMS-ACC 和 3xMEMS-ACC-INC 器件是具有完全集成的低噪声三轴 MEMS 加速度计的专用器件。这些设备专为量身定制的结构健康监测解决方案而设计，因此非常适合对桥梁、建筑物、天线和体育场等大型结构进行永久状态监测。

这些器件的频谱噪声密度仅为 25 μg/√Hz，在 50 Hz 带宽下残余噪声为 100 μg，是一种经济高效的地震测量解决方案。下面的 FFT 记录器显示了采样率为 100 S/s 时三个轴的残余噪声。

即使该装置测量加速度，也可以通过将加速度积分两次并应用适当的滤波来精确测量位移。在DewesoftX数据采集软件中，任务很简单，只需要检查位移测量选项。

机器状态监测装置

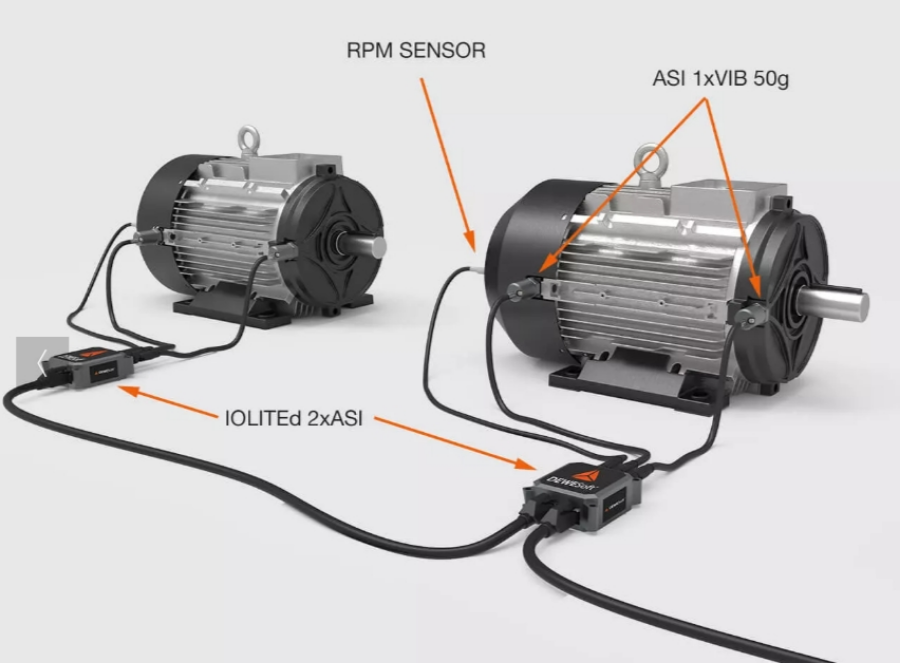

IOLITEd-2xASI 是一款集成的分布式 DAQ 设备，具有两个模拟传感器接口通道和一个转速计，专门设计用于与 Dewesoft ASI-1xVIB-50g（10 kHz 振动和温度传感器）配合使用。

它专为机器状态监测解决方案而设计。IOLITEd-2xASI 设备与 ASI 振动和温度传感器配合使用：

• IOLITEd-2xASI：具有 2 个模拟输入通道（每个通道采样速度为 40 kS/s）的数据采集设备，用于连接 2 个 Dewesoft ASI-1xVIB-50g 振动探头和 1 个数字输入通道，用于连接 RPM 传感器（转速计）。


• ASI-1xVIB-50g：1 轴高带宽 （10 kHz） 和低噪声振动传感器探头，还包括一个温度传感器和用于方向识别的 3 轴低速加速度计。

该解决方案适用于对无限数量的完全同步的振动和温度测量进行分布式测量至关重要且成本起着重要作用的应用。使用RJ45连接器可以快速方便地安装设备。该解决方案将DAQ设备非常接近传感器，消除了长模拟电缆，从而减少噪声拾取和成本。
