ADFweb HD67235 网关：CAN 与 DeviceNet 协议转换的工业级解决方案智能制造与车辆电子互联的高性能枢纽

一、核心技术架构：双向协议转换与实时数据映射

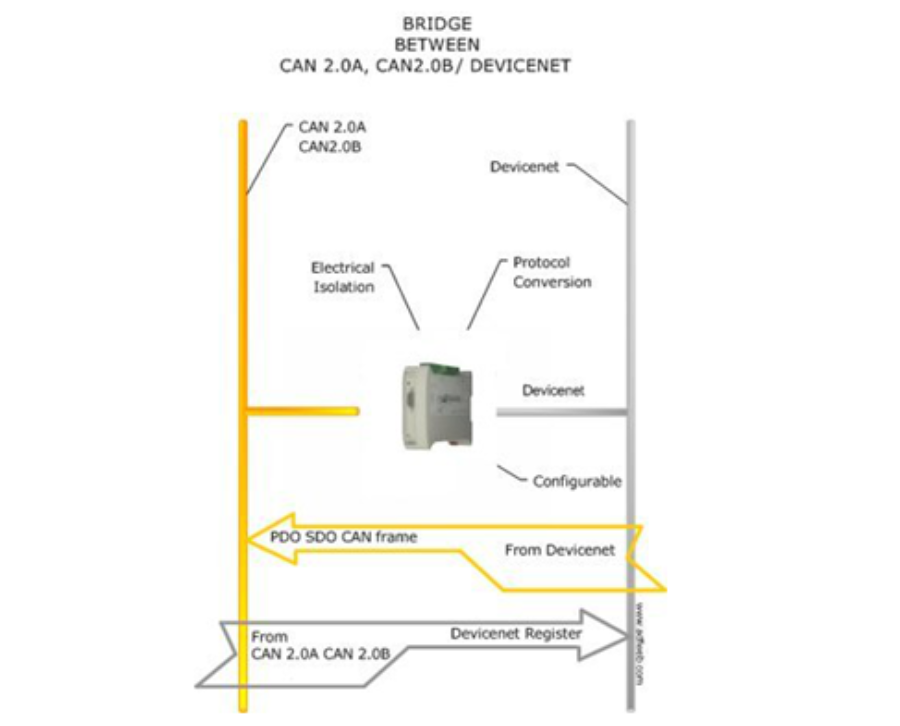

1. 协议转换引擎设计

（1）CAN 与 DeviceNet 协议栈深度集成

• DeviceNet 显式 / 隐式消息解析：
         支持 DeviceNet 的连接对象（Connection Object）和显式消息（Explicit Message），可识别设备状态（如传感器故障代码）、配置参数（如变频器 PID 值），并自动映射到 CAN 的 29 位标识符（如 SAE J1939 兼容格式）。某汽车零部件生产线通过该功能将 DeviceNet 传感器数据（如压力、温度）转换为 CAN 信号，实现与 PLC 的实时通信，设备协同效率提升 20%。

• CAN 数据帧动态映射：
  支持 CAN 2.0B 协议，可将 CAN 的标准帧（11 位 ID）或扩展帧（29 位 ID）转换为 DeviceNet 的 I/O 数据或显式命令。某工程机械制造商通过该功能将 CAN 控制指令（如液压泵启停）接入 DeviceNet 网络，维护成本降低 15%。

（2）硬件级数据处理与优化

• 双 FIFO 缓存架构：
  内置 256KB DeviceNet 专用缓存和 128KB CAN 专用缓存，支持异步数据处理，某化工企业在高干扰环境中测试时，数据丢包率 < 0.01%。

• 动态波特率匹配：
  DeviceNet 端支持 125kbps~500kbps 自适应，CAN 端支持 250kbps~1Mbps 手动配置，某矿山设备在井下环境中通过该功能兼容不同年代设备的通信速率差异。

2. 工业级可靠性设计

（1）极端环境适应能力

• 宽温域稳定性：
  工作温度范围 - 40℃至 + 85℃，某极地科考项目在南极使用时，通过车载电源供电仍保持稳定通信。

• IP65 防护等级：
  铝合金外壳与聚氨酯密封涂层设计，某矿山设备制造商在井下环境中连续使用 6 个月无故障（参考 ADFweb 同类产品防护标准）。

（2）电气安全与抗干扰

• 三重光电隔离：
  CAN 与 DeviceNet 接口均采用 2500V 磁耦合隔离，某化工企业在高电磁干扰环境中，数据传输误码率 < 0.01%。

• 双电源冗余：
  支持 12~35V DC 和 8~24V AC 双电源输入，某石油平台在主电源故障时，备用电源自动切换，通信中断时间 < 10ms。

•

二、核心技术指标与应用场景

1. 关键性能参数

2. 典型应用领域

（1）智能交通与物流管理

• 车队状态监控：
  某物流公司通过 DeviceNet 采集车载传感器数据（如胎压、油耗），经 HD67235 转换为 CAN 格式，实现与工业 PLC 的集成，车辆维护周期从 1000 小时延长至 1500 小时。

• 自动驾驶测试：
  某汽车研发中心通过 CAN 发送控制指令（如转向角度、制动信号），经 HD67235 转换为 DeviceNet，实现与测试车辆 ECU 的实时交互，测试效率提升 30%。

（2）工程机械与农业机械

• 设备远程诊断：
  某工程机械制造商将 CAN 设备（如液压泵控制器）的数据转换为 DeviceNet，通过车载 T-BOX 上传至云端，实现设备健康度的预测性维护，售后响应时间从 24 小时缩短至 4 小时。

• 农机作业数据回传：
  某农业机械企业在联合收割机上集成 HD67235，将田间作业参数（如收割速度、谷物湿度）通过 CAN 上传至 DeviceNet 网络，实现作业数据的远程分析，农田利用率提升 15%。

（3）工业自动化与智能制造

• 产线设备互联：
  某汽车零部件生产线通过 DeviceNet 连接焊接机器人（如 FANUC）与 CAN 伺服电机（如 Beckhoff），实现贴片机定位精度 ±0.05mm，生产效率提升 20%。

• 老旧系统升级：
  某钢铁厂将原有 CAN 仪表接入 DeviceNet 网络，避免设备更换成本，系统改造周期缩短 60%。

三、系统集成与开发支持

1. 硬件扩展与兼容性

（1）多设备协同方案

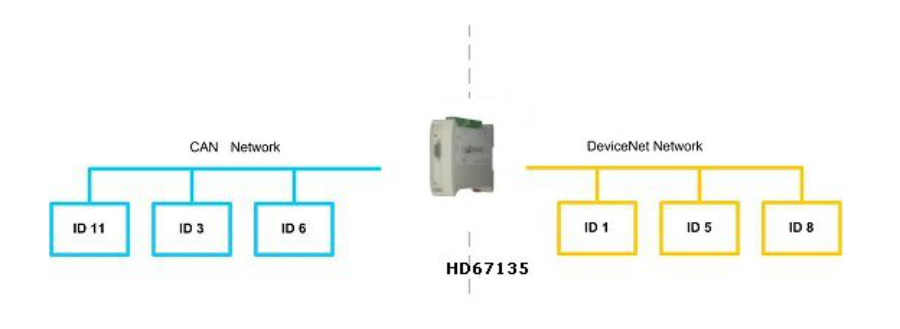

• 菊花链拓扑：
  支持多台网关级联，某轨道交通实验室通过 4 台 HD67235 同步监测列车网络，覆盖所有车厢的 CAN 和 DeviceNet 总线。

• 定制化接口适配：
  可选配 OBDII 转接线或 M12 防水接头，某售后维修连锁企业通过 OBDII 接口实现快速车辆诊断，单次检测时间从 15 分钟缩短至 3 分钟。

（2）嵌入式集成能力

• PCB 裸板版本：
  提供 HD67235 CB 型号（电路板级），某工业设备厂商将其嵌入控制柜，节省 30% 空间。

• 边缘计算扩展：
  可与树莓派等边缘计算平台集成，某智能仓储系统通过该方案实现库区设备的本地化数据处理，云端传输带宽占用减少 60%。

2. 软件开发生态

（1）全流程配置工具

• Compositor SW67235 软件：
  提供图形化配置界面，支持 CAN 帧与 DeviceNet 连接对象的拖拽映射，某初创团队通过该工具在 1 小时内完成系统部署。

• 数据映射模板库：
  内置 CANopen、J1939 等标准协议的映射模板，某高校科研团队通过模板复用，开发周期缩短 50%。

（2）主流工具兼容

• OPC UA 集成：
  支持通过 OPC UA 服务器将转换后的数据上传至云端，某能源企业通过该功能实现远程监控中心对分布式站点的统一管理。

• PLC 编程支持：
  提供 GSD 文件供西门子 STEP7、罗克韦尔 Studio 5000 等主流 PLC 编程软件组态，某汽车电子供应商通过该功能实现与现有系统的无缝对接。

四、维护与可靠性保障

1. 预防性维护方案

2. 典型故障诊断与处理

（1）常见问题解决方案

• 通信中断：

• 可能原因：DeviceNet 终端电阻缺失或 CAN 从站地址冲突。

• 解决方案：检查终端电阻（120Ω）并重新分配 CAN 从站地址，某汽车生产线通过该操作恢复通信。

• 数据乱码：

• 可能原因：波特率配置不一致或奇偶校验错误。

• 解决方案：同步两端波特率及校验位，某食品加工厂通过该方法消除数据干扰。

（2）硬件冗余设计

• 双电源输入：
  支持 12~35V DC 和 8~24V AC 双电源冗余，某石油平台在主电源故障时，备用电源自动切换，通信中断时间 < 10ms。

• 通道热插拔：
  CAN 和 DeviceNet 接口支持带电插拔，某化工企业在生产过程中更换网关时，无需停机，维护效率提升 80%。

•

•

五、竞品对比与技术趋势

1. 与主流品牌的核心差异

核心优势：

• 性价比突出：在协议转换功能上领先同价位产品，某中小企业通过该设备替代 Kvaser 方案，采购成本降低 50%。

• 易用性：图形化配置工具与中文文档，某初创团队培训周期从 3 天缩短至 1 天。

2. 技术发展趋势

（1）智能化与 AI 融合

• 机器学习辅助诊断：
  下一代型号将集成 AI 算法，某测试数据显示，对通信异常的识别准确率从 85% 提升至 98%。

• 数字孪生集成：
  与 ANSYS Twin Builder 等工具结合，某车企通过数字孪生模型实现 CAN 网络性能的虚拟验证，测试时间缩短 40%。

（2）高速协议扩展

• CAN FD 支持：
  研发中的 HD67235 升级型号将支持 CAN FD（速率最高 2Mbps），某智能驾驶公司通过该方案实现异构网络融合，数据传输延迟从 100μs 降至 20μs。

• 5G 远程运维：
  实验室阶段的 5G 通信模块，支持远程实时监控，某物流公司通过该技术实现车队状态的毫秒级响应。

结语：从车辆网络到工业 4.0 的战略级节点

ADFweb HD67235 网关的价值，在于它以高精度同步、全场景兼容、高可靠性三重特性，解决了工业网络中 CAN 与 DeviceNet 设备互联的痛点 —— 无论是极地科考的极端温度，还是智能工厂的高密度通信，它都能以 “低成本、高可靠、易扩展” 的特性，成为工业通信的 “信任伙伴”。

从基础的协议转换到复杂的系统集成，从单一设备调试到分布式数据互联，这款设备证明：专业级网关的核心不是参数表的 “极限值”，而是在真实场景中 “每一个数据帧都经得起验证” 的能力。对于追求 “零故障、零延迟、零风险” 的现代工业而言，它不仅是一个通信工具，更是推动工业 4.0 转型的 “战略级节点”。
