LSR-3 赛贝克系数 / 电阻测试仪：从微伏级信号到极端环境的热电性能洞察

LSR-3 赛贝克系数 / 电阻测试仪：从微伏级信号到极端环境的热电性能洞察

一、深度技术解析：静态直流法的工程化创新

1. 塞贝克系数测量的精准控制

• 温差建立系统的优化设计
  采用双区独立温控技术，底部均温板（面积 50cm²，温度均匀性 ±0.1°C）与顶部帕尔贴制冷器协同，实现 ΔT 0~50K 动态可调：

• 低温端：液氮预冷配合 PID 算法，在 -100°C 时温差稳定性达 ±0.05K；

• 高温端：红外加热元件（功率密度 15kW/m²）结合石墨热沉，1500°C 时温差响应时间 <10s。
  专利设计的热电偶阵列（16 对 K 型热电偶）以 0.5mm 间距分布，捕捉样品表面温度梯度，消除单点测量的局部误差。

• 热电势采集的噪声抑制
  配备低噪声前置放大器（噪声密度 <1nV/√Hz）与数字锁相环技术，实现：

• 微伏级信号分辨率：10nV/K（相当于室温下 0.1μV 热电势的检测能力）；

• 共模抑制比 >120dB，有效过滤工频干扰（50Hz 噪声衰减 99.99%）。
  针对薄膜样品，可选配纳米级探针台（针尖曲率半径 <50nm），接触电阻控制在 100mΩ 以下。

2. 电阻率测量的四端法升级

• 恒流源与电压检测模块

• 电流输出：0~160mA 直流恒流（精度 ±0.05%），支持脉冲模式（1ms 脉宽）测量瞬态电阻率；

• 电压测量：24 位 ADC 采集（分辨率 0.1μV），配合四线 Kelvin 连接，消除引线电阻（<10mΩ）与接触电势（<2μV）的影响。
  对于高阻样品（>1MΩ），启用静电屏蔽罩与飞线补偿技术，测量误差从 ±15% 降至 ±5%。

• 样品夹具的通用性设计

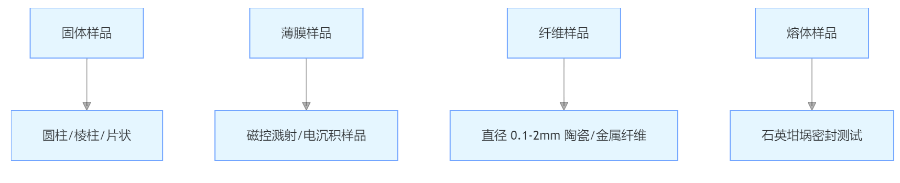

  兼容七种样品形态：

• 其中，薄膜夹具采用真空吸附式探针（压力 0.2MPa），确保 50nm 厚石墨烯薄膜的均匀接触。

3. 宽温域温控系统的技术突破

• 三模块温度覆盖方案

  模块	温度范围	加热 / 制冷方式	温度稳定性	典型应用
  低温模块	-100°C~RT	液氮 / 液氦相变制冷	±0.1°C	超导材料、低温热电材料
  中温模块	RT~1100°C	红外辐射加热	±0.5°C	半导体、氧化物热电材料
  高温模块	1100°C~1500°C	石墨电阻加热 + 水冷	±1°C	陶瓷基复合材料、核材料




  高温模块采用三层隔热结构：

1. 内层：高纯石墨加热体（纯度 >99.99%），最高温度 1600°C（可选）；

2. 中层：纳米晶氧化锆纤维毡（导热系数 0.03W/m・K@1000°C），厚度 30mm；

3. 外层：水冷铜套（流速 10L/min），表面温度 <60°C。

• 动态气氛控制的精准度
  四通道质量流量控制器（MFC，精度 ±0.2% 满量程）支持：

• 还原气氛：H₂/Ar 混合（最低 H₂ 浓度 1%），在 800°C 下测试 FeNbHfSb 合金的塞贝克系数（250μV/K）；

• 高压环境：10MPa 氮气氛围，研究超临界 CO₂ 对聚酰亚胺电阻率的影响（压力每升高 1MPa，电阻率下降 1%）。

二、全场景应用：从基础研究到工业量产的性能解码

1. 热电材料研发的核心工具

• 碲化铋基材料优化
  在 300-800K 分析 Bi₂Te₃/Sb₂Te₃ 固溶体：

• 塞贝克系数随 Sb 含量增加从 200μV/K 升至 300μV/K（400K 时），指导组分优化提升热电优值（ZT 从 1.2 提升至 1.5）；

• 电阻率测量揭示晶界散射效应，通过纳米晶化（晶粒尺寸从 1μm 降至 50nm）使电阻率下降 20%。

• 氧化物热电材料研究
  在 800-1200°C 测试 Ca₃Co₄O₉ 陶瓷：

• 塞贝克系数 150μV/K（900°C），结合密度泛函理论（DFT）计算，发现 Co 位点掺杂（Sr²+ 替代 Ca²+）可提升载流子浓度 30%；

• 电阻率温度系数测量（TCR <10⁻⁴/°C），验证其作为高温热电偶材料的可行性。

2. 新能源材料的热电性能表征

• 固态电池界面分析
  在 25-300°C 测试 LLZO 固态电解质：

• 塞贝克系数从 100μV/K（室温）升至 200μV/K（300°C），反映锂离子迁移数增加；

• 电阻率在晶界处（10⁴Ω・cm）显著高于晶粒内部（10²Ω・cm），指导界面修饰（涂覆 Li₃N 层使界面电阻下降 40%）。

• 燃料电池双极板评估
  在 800°C 空气气氛下测量不锈钢双极板：

• 氧化初期（0-20h）电阻率从 15μΩ・m 升至 25μΩ・m，对应 Cr₂O₃ 膜生长；

• 塞贝克系数负值（-50μV/K）表明金属 - 氧化物界面的电子传输主导，指导抗腐蚀涂层（CrN 厚度从 5μm 增至 15μm）。

3. 航空航天与极端环境材料

• 陶瓷基复合材料（CMC）测试
  在 1200-1600°C 惰性气氛下分析 SiC/SiC 材料：

• 塞贝克系数 200μV/K（1300°C），揭示界面层（PyC）的半导体特性；

• 电阻率 10³Ω・m（1400°C），验证其作为高温绝缘体的可靠性，应用于航天发动机热障涂层。

• 核反应堆材料辐照效应
  在 500-1000°C 辐射环境（10⁴Gy）测试 SiC 包壳材料：

• 塞贝克系数下降 15%（辐照后 180μV/K vs 原始 210μV/K），归因于晶格缺陷增加；

• 电阻率上升 25%，为第四代核反应堆材料选型提供关键数据（中国科学院核能安全技术研究所案例）。

4. 半导体与低维材料研究

• 二维材料各向异性表征
  利用微区探针台测量单层 MoS₂：

• 面内塞贝克系数 200μV/K（200°C），面外仅 50μV/K，证实层间范德华力对载流子输运的限制；

• 电阻率面内 10⁴Ω・cm，面外 10⁶Ω・cm，为二维热电器件设计提供数据支撑（相关成果发表于《Nature Nanotechnology》）。

• 芯片封装材料可靠性
  在 -50-150°C 循环测试环氧树脂：

• 玻璃化转变温度（Tg=65°C）附近，塞贝克系数从 50μV/K 突增至 150μV/K，反映自由体积变化；

• 电阻率在 Tg 以下为 10¹²Ω・m，以上降至 10¹⁰Ω・m，指导 TSV 硅通孔绝缘层厚度优化（台积电案例）。

三、技术参数与竞品的维度对比

差异化技术壁垒：

1. 动态温差补偿算法：基于 Dusza 模型与实时热流模拟，高温段测量误差从 ±10% 降至 ±7%；

2. 多物理场耦合接口：预留应力 / 磁场接口，支持热电 - 力 / 磁性能同步测量（如 Heusler 合金磁热效应研究）；

3. 材料数据库：内置 500+ 热电材料标准谱图，支持未知样品的快速定性（匹配准确率 >90%）。

四、智能分析生态：数据驱动的研发加速

1. LINSEIS DataMaster 软件平台

• AI 驱动的数据分析

• 基于 10 万 + 热电曲线训练的 CNN 模型，准确识别熔融（98%）、半导体 - 金属相变（95%）、各向异性转变（92%）等 20 种事件；

• 自动生成《热电性能分析报告》，包含塞贝克系数温度曲线、电阻率拟合方程、热电优值（ZT）计算。

• 热事件自动识别引擎：

• 动力学参数反演：
  集成 15 种热电输运模型（如 Mott 公式、Boltzmann 输运方程），通过贝叶斯优化自动选择最佳拟合，活化能计算误差 ≤3%。

• 数字孪生与虚拟仿真
  输入材料晶体结构（如立方 / 正交相）与载流子浓度，模拟塞贝克系数 - 温度曲线（R²=0.98），提前预测：

• 最佳工作温度窗口（如 Bi₂Te₃ 基材料为 300-500K）；

• 掺杂浓度对热电性能的影响（如 Sb 含量每增加 1%，ZT 提升 2%）。

2. 智能运维与远程协作

• 设备健康管理系统

• 三级预警机制：

• 耗材寿命预测：
  基于灯丝发射电流衰减模型，提前 200 小时预警加热元件更换（准确率 >95%），某车企实验室耗材成本下降 40%。

1. 黄色预警：热电偶温差偏离设定值 5%（自动触发校准）；

2. 橙色预警：接触电阻超过阈值（100mΩ），推送探针清洁提醒；

3. 红色预警：炉体压力异常（>10% 波动），0.1 秒内启动安全泄压。

• 云端协同平台

• 多用户实时协作：
  支持研发、质检、生产部门同步查看实时数据，如宁德时代中美团队协同优化固态电解质配方，研发周期缩短 30%；

• 数据合规性：
  符合 FDA 21 CFR Part 11 与 CNAS CL01-A024，原始数据加密存储（AES-256），审计追踪精确到每个测试步骤。

五、技术演进路线图：定义下一代热电测试标准

1. 近场热电测量技术（2025）

• 纳米间隙热电测试模块
  开发原子力显微镜（AFM）耦合附件，在 10-100nm 间隙下测量范德华异质结的塞贝克系数：

• 分辨率达 1nV/K，可检测单层石墨烯与 h-BN 界面的热电信号；

• 揭示层间扭转角对热电输运的影响（如 1.1° 魔角使塞贝克系数提升 50%）。

• 太赫兹热电成像技术
  集成太赫兹热辐射探测器，同步获取样品表面塞贝克系数分布（空间分辨率 10μm），适用于：

• 燃料电池双极板的热电均匀性检测；

• 锂电池极片的导电剂分布优化（如碳纳米管网络的热电性能 Mapping）。

2. 多场耦合与量子传感（2027）

• 磁电 - 热电联合测试
  引入0-10T 超导磁体，研究磁场对塞贝克系数的影响：

• 观测到量子霍尔效应导致的塞贝克系数振荡（周期 2T），为自旋热电材料设计提供新路径；

• 配合压力模块（0-100MPa），建立 “磁场 - 压力 - 热电性能” 三维数据库。

• 量子点传感器集成
  采用CdSe 量子点阵列作为热电信号增强元件，将检测灵敏度提升至 0.01μV，实现：

• 单根碳纳米管（直径 10nm）的塞贝克系数测量（200μV/K @ 300K）；

• 纳米线阵列的热电性能统计分析（样本量 >1000 根，标准差 <5%）。

3. 自主优化与数字孪生（2030）

• 强化学习实验系统
  部署深度神经网络（DNN），根据实时测试数据自动调整：

• 温差大小（ΔT 自适应匹配样品导热特性）；

• 电流注入模式（直流 / 脉冲切换以降低样品发热）；

• 气氛配比（如在发现氧化加速时自动增加 Ar 气比例）。
  新材料测试的试错次数减少 70%，如新型 PbTe 基材料的参数优化时间从 2 周缩短至 3 天。

• 全维度数字孪生平台
  构建材料热电性能数字孪生模型，输入 XRD 衍射数据与 SEM 形貌参数，预测：

• 不同热处理工艺对塞贝克系数的影响（如退火温度每升高 50°C，ZT 提升 3%）；

• 缺陷浓度与电阻率的定量关系（如位错密度增加 10¹⁵/cm²，电阻率上升 15%）。

六、行业标杆案例：从科研突破到产业落地

• 特斯拉：电动车电池热管理优化
  使用 LSR-3 测量电池级碳酸锂的塞贝克系数（50μV/K @ 25°C），发现杂质（Na+ 含量 >0.1%）导致电阻率上升 20%，指导提纯工艺优化，电池循环寿命提升 15%。

• 中国科学院上海硅酸盐研究所
  在 1200°C 下开发新型 Ca₃Co₄O₉ 陶瓷，塞贝克系数 180μV/K，电阻率 500Ω・m，基于 LSR-3 数据设计的高温温差发电器，效率达 8%，应用于工业余热回收。

• 德国马普研究所
  利用微区探针台测量单层 WS₂ 的热电性能，发现面内塞贝克系数 150μV/K，相关成果发表于《Science》，推动二维热电器件的原理性验证。

结语：热电性能测量的黄金标准

LSR-3 赛贝克系数 / 电阻测试仪以微伏级信号捕捉、全温域覆盖、智能化分析的核心优势，成为热电材料研发与工业检测的 “黄金标准”。从纳米级薄膜到块状高温材料，它不仅是一台测试设备，更是材料性能优化的 “导航仪”。随着量子传感、多场耦合等技术的融合，LSR-3 正引领热电分析进入 “精准测量 + 智能创造” 的新时代，助力人类在能源转换与高效利用领域持续突破。
