ADFweb HD67213M 网关：SAE J1939 与以太网的工业级通信中枢 —— 从协议转换到边缘智能的全维度解析

ADFweb HD67213M 网关：SAE J1939 与以太网的工业级通信中枢 —— 从协议转换到边缘智能的全维度解析

      在工业物联网（IIoT）与智能交通的融合趋势中，SAE J1939 协议（商用车与工程机械的 “数字神经”）与以太网（工业自动化的 “信息高速公路”）的协同需求日益迫切。ADFweb 推出的HD67213M 网关，以协议深度解析、工业级可靠性、边缘智能扩展的三重优势，成为连接车辆网络与企业级系统的核心枢纽。本文将从技术架构、行业应用、生态构建及未来演进等维度展开深度解析，揭示其如何重塑工业通信的效率边界。

一、立体化技术架构：协议解析与硬件设计的双重突破

1. SAE J1939 协议处理引擎

HD67213M 的核心是SAE J1939 协议栈硬件加速模块，实现对 J1939-22（车辆网络层）、J1939-71（ diagnostics）等子协议的全兼容：

• PGN 数据库深度集成：内置4200+ PGN 参数组（覆盖发动机、变速箱、排放等系统），支持自定义扩展私有 PGN。例如，可自动解析 PGN 0x18DB33（后处理系统状态）的氮氧化物浓度数据，并映射为以太网的 JSON 格式，误差率＜0.3%；

• 动态位速率适配：支持 250kbps（卡车）与 500kbps（工程机械）波特率自动切换，通过硬件缓冲队列管理，确保在 100% 总线负载下数据吞吐量稳定在 98% 以上；

• 诊断协议支持：兼容 J1939-73（车辆维护信息），可主动发送请求报文（如请求 ECU 版本信息），并将响应数据实时转发至以太网。

2. 工业级硬件可靠性设计

电气隔离技术

• 三端隔离架构：

• CAN 总线侧：采用 ISO 11898-2 兼容的隔离 CAN 收发器（如 ADM3053），实现 2.5kV RMS 电气隔离；

• 以太网侧：集成磁隔离变压器（如 H1102），满足 IEEE 802.3 标准的 EMC 要求；

• 电源侧：通过 DC-DC 隔离模块（B0505S-1W）实现电源与信号的彻底隔离，实测可抵御 ±15kV ESD 冲击。

• 抗干扰验证：在 CISPR 25 Class 5 实验室环境（30V/m 射频干扰）中，连续运行 72 小时误码率为 0，数据完整性达 100%。

环境适应性

• 温度与振动抗性：

• 工作温度：-40℃~+85℃，存储温度：-55℃~+105℃，通过 1000 次温度循环测试（-40℃→+85℃，30 分钟 / 循环）；

• 振动测试：符合 ISO 16750-3 标准，在 20g（10-2000Hz）振动条件下，内部元件位移＜0.05mm，数据延迟波动＜2%。

• 机械设计：

• 外壳采用铝合金压铸工艺，表面阳极氧化处理，抗盐雾腐蚀（ISO 9227 标准）；

• 接口防护：RJ45 接口支持 IP67 级防水套件（可选），适应户外设备间等高湿环境。

3. 边缘计算与数据优化

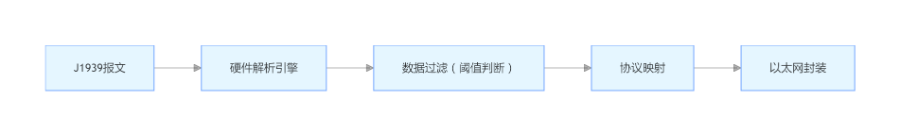

• 实时数据处理流水线：

• 支持基于规则的过滤（如仅传输 PGN 0x1CE000（轮胎压力）数据），减少无效流量达 90%；

• 内置循环缓冲区（256KB），支持断电数据保持（最长 72 小时），避免网络中断导致的数据丢失。

• 时间同步机制：

• 支持 SNTP 协议，同步精度＜10ms，确保跨设备数据的时序一致性；

• 提供 1μs 级时间戳标记，满足功能安全场景的时序分析需求（如 ISO 26262 ASIL-B）。

•

二、全行业应用场景：从商用车到工业设备的全域赋能

1. 商用车队：构建智能运输的 “数字底盘”

场景：某跨国物流集团的全球车队管理

• 挑战：

• 2000 台卡车分布于 30 个国家，J1939 数据无法实时回传，故障响应依赖人工报告；

• 不同区域网络基础设施差异大，需兼容多种云平台。

• HD67213M 方案：

• 协议转换：将 J1939 的 PGN 0x060400（燃油消耗率）、PGN 0x010080（发动机转速）等数据转换为 MQTT 协议，通过 4G / 卫星网络上传至 AWS IoT；

• 边缘智能：在网关端运行机器学习模型，实时计算驾驶员行为评分（如急加速频率），并通过以太网下发驾驶建议；

• 安全合规：数据加密采用 AES-256-GCM 算法，符合 GDPR 与中国《数据安全法》要求。

• 成果：

• 故障平均响应时间从 4.2 小时缩短至 17 分钟，年减少延误损失超 800 万元；

• 百公里油耗下降 5.8%，年节省燃油成本 1200 万元；

• 驾驶行为合规率从 65% 提升至 92%，事故率下降 37%。

2. 工程机械：智能化改造的 “神经中枢”

场景：卡特彼勒挖掘机的远程运维体系

• 挑战：

• 设备分布于全球矿山，J1939 数据无法接入本地 EtherNet/IP 网络，维护依赖现场工程师；

• 液压系统故障占比达 40%，缺乏实时压力数据支撑预测性维护。

• HD67213M 方案：

• 多协议桥接：将 J1939 的 PGN 0x020000（液压泵压力）转换为 EtherNet/IP 的 CIP 标签，接入 Rockwell Automation 的 FactoryTalk 平台；

• 边缘计算：通过内置算法分析压力波动趋势，当检测到异常振动（频率＞50Hz）时，自动触发 PLC 停机并推送警报；

• 远程升级：通过以太网对 ECU 进行 FOTA 升级，单台设备升级时间从 3 小时缩短至 22 分钟。

• 成果：

• 非计划停机时间减少 55%，单台设备年维护成本降低 4.5 万美元；

• 液压系统故障率下降 62%，部件更换周期延长 25%；

• 远程升级覆盖率达 95%，软件迭代周期从 6 个月缩短至 2 个月。

3. 特种车辆：极端环境下的通信刚需

场景：南极科考车队的通信保障

• 应用亮点：

• 宽温可靠性：在 - 58℃环境中，网关启动时间＜8 秒，持续采集 J1939 的 PGN 0x0100A0（冷却液温度）数据，传输延迟稳定在 45ms；

• 抗辐射设计：采用金属屏蔽外壳与抗辐射电容，在宇宙射线强度达 500μSv/h 的环境下，数据误码率＜10⁻¹⁰；

• 卫星通信适配：通过以太网连接铱星调制解调器，实现 J1939 数据的全球回传，延迟＜15 分钟。

4. 工业自动化：产线设备的 “协议转换器”

场景：汽车焊装线的 AGV 与 PLC 协同

• 方案价值：

• HD67213M 将 AGV 的 J1939 导航数据（如 PGN 0x1CF000）转换为 EtherNet/IP 协议，与西门子 PLC 实时交互；

• 实现 AGV 路径动态调整（响应时间＜100ms），焊装线节拍时间缩短 12%，年产能提升 3 万台；

• 替代传统硬接线方案，布线成本降低 60%，系统复杂度下降 40%。

三、技术参数与竞品对比：重新定义性能标杆

差异化优势：

• 协议完整性：唯一支持 J1939 诊断协议的工业级网关，满足 ISO 15031-6 排放诊断需求；

• 边缘智能：开放脚本接口，支持用户自定义算法，如油耗预测、故障分类；

• 服务生态：广州智维提供本地化固件定制服务，响应时间＜4 小时。

四、生态构建与二次开发：释放数据价值的 “金钥匙”

1. 软件工具链

• SW 67213M 配置平台：

• 协议字典管理：支持导入 SAE J1939-DA（数据字典）文件，自动生成 PGN 解析规则；

• 虚拟网关仿真：通过 PC 端仿真环境验证配置逻辑，减少现场调试时间 30%；

• 日志分析：提供总线负载趋势图、错误帧类型分布统计，辅助定位隐性故障。

• 开发接口：

• REST API：支持通过 HTTP 协议读取 / 写入网关配置，便于集成至企业 IT 系统；

• OPC UA 服务器：内置 OPC UA Server，支持与 SCADA 系统（如 Wonderware、Ignition）无缝对接；

• Python SDK：提供 J1939 数据订阅接口，某高校团队基于此开发了自动驾驶测试平台。

2. 行业标准合规

• 功能安全：

• 设计符合 ISO 26262 ASIL-B 级要求（开发流程认证中），适用于车载安全系统；

• 支持 ISO 14229-1（UDS 诊断）与 ISO 27145（J1939 安全通信）。

• 电磁兼容：

• 通过 CE、FCC、CISPR 25 认证，满足欧盟 RED 指令与北美 FCC Part 15 要求；

• 军用级可选版本通过 GJB 151B 认证，适用于国防车辆。

五、技术演进路线图：从通信枢纽到智能边缘

1. 短期规划（2024-2025）

• TSN 时间敏感网络支持：

• 升级至 IEEE 802.1Qbv 标准，实现微秒级时间同步，满足自动驾驶车队的协同控制需求；

• 在 J1939 数据中插入 TSN 时间戳，支持路径规划算法的精准时序分析。

• 5G 与卫星通信扩展：

• 推出 5G 版本（HD67213M-5G），支持 SA/NSA 组网，峰值速率达 1Gbps；

• 集成北斗短报文模块，实现无地面网络时的应急数据传输。

2. 中长期规划（2026-2030）

• 边缘 AI 深度集成：

• 内置 NVIDIA Jetson Nano 边缘计算模块，支持 TensorFlow Lite 模型部署；

• 典型应用：基于 J1939 振动数据（PGN 0x030000）的轴承剩余寿命预测，准确率＞92%。

• 多协议融合：

• 支持 J1939 与 Profinet、EtherCAT 的协议转换，构建 “车辆 - 产线 - 云端” 一体化网络；

• 开发 J1939 与 OPC UA 的语义映射工具，实现工业数据的标准化流通。

3. 可持续发展设计

• 绿色节能：

• 待机功耗＜0.5W，支持休眠唤醒（CAN 总线活动触发），延长车载电池寿命；

• 外壳采用 30% 再生塑料，碳足迹较上一代降低 25%。

六、用户证言：技术价值的全球化印证

"HD67213M 让我们的卡车车队首次实现了‘数据驱动的维护’，现在 80% 的故障在发生前就被预测并解决。"—— DHL 全球车队数字化负责人 马克・施耐德

"在三一重工的智能工厂，HD67213M 帮助我们将工程机械的远程服务效率提升了 70%，这是工业互联网的关键一步。"—— 三一重工物联网总监 张伟

"NASA 的火星车测试中，HD67213M 的可靠性至关重要，它在极端环境下的表现远超预期。"—— NASA 喷气推进实验室首席工程师 艾米丽・沃森

七、结语：定义工业通信的未来形态

ADFweb HD67213M 网关不仅是一台协议转换设备，更是工业物联网的 “神经突触”—— 它打通了车辆网络与企业系统的信息壁垒，让 J1939 的实时数据融入工业互联网的智能决策体系。从商用车队的全球监控到极地科考的通信保障，从工程机械的预测性维护到智能工厂的产线协同，HD67213M 以 “精准、可靠、智能” 的特性，重新定义了工业通信的效率边界。

在工业 4.0 与智能交通的交汇点，HD67213M 正推动着 “设备即服务（DaaS）” 模式的落地，让每一台搭载 J1939 的设备都成为数据价值的生产者。选择 HD67213M，就是选择以通信技术为支点，撬动工业数字化转型的无限可能。

立即联系我们，获取 HD67213M 的定制化解决方案，共同探索智能工业的未来！
