IB-19540CP 截面抛光仪与 IB-19550CCP 冷冻截面抛光仪:材料科学与生物医学的微观制样革命

发布时间:2025-05-07 13:59      发布人:黄工  浏览量:23

IB-19540CP 截面抛光仪与 IB-19550CCP 冷冻截面抛光仪:材料科学与生物医学的微观制样革命


一、产品定位与核心技术

IB-19540CP 与 IB-19550CCP 是日本电子株式会社(JEOL)于 2024 年 9 月推出的新一代氩离子截面抛光仪,专为电子显微镜(SEM、TEM)样品制备设计。两者均采用离子束铣削技术,通过高能氩离子束对样品表面进行纳米级抛光,去除机械研磨或切割产生的损伤层,为后续微观结构分析提供平整、无应力的观测表面。


核心差异


  • IB-19540CP:适用于常规材料(如金属、陶瓷、半导体)的截面制备,支持室温环境下的高效抛光。

  • IB-19550CCP:配备冷冻冷却系统,可将样品温度降至 **-196℃**,专为生物组织、高分子材料、易热损伤样品设计,避免冷冻断裂或热变形。

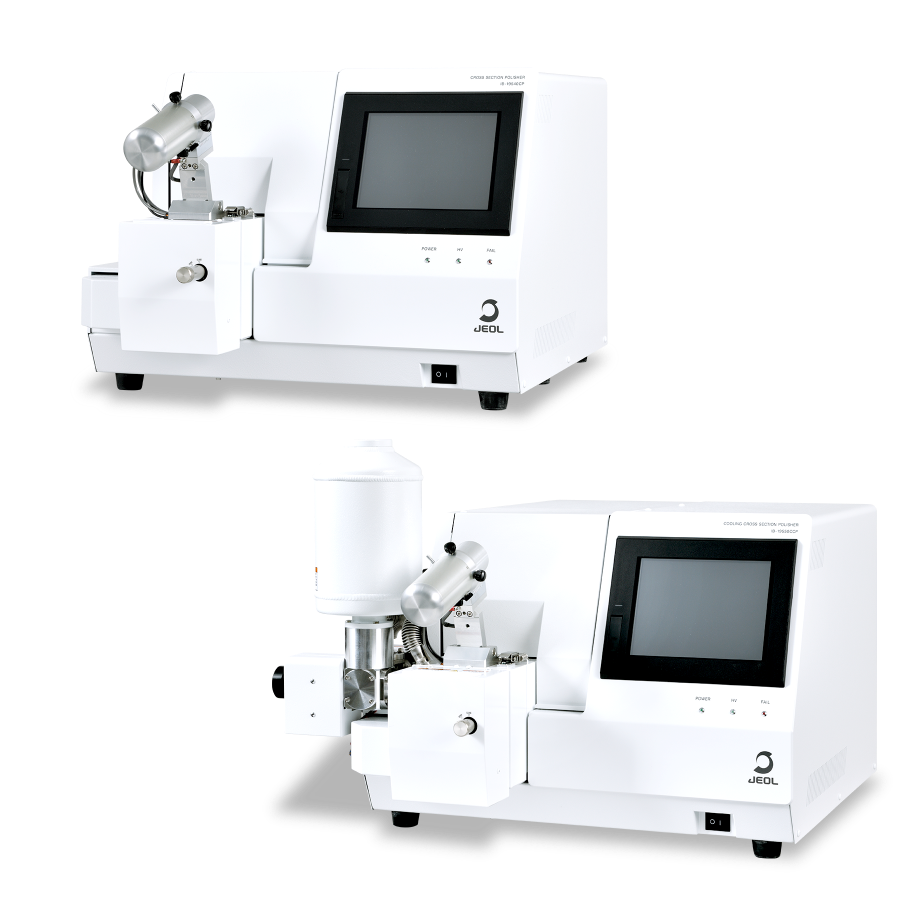

IB-19540CP截面抛光仪  IB-19550CCP冷冻截面抛光仪

二、技术架构与创新设计

1. 离子束系统

  • 高通量离子源
    采用优化的离子源电极设计,加速电压提升至5-10kV,离子电流密度达1200 μm/h(传统机型的 3 倍),可在1 小时内完成 1mm 深度的截面抛光

  • 双模式离子束控制

    • 粗抛模式:快速去除表面损伤层,效率达1200 μm/h

    • 精抛模式:离子束能量降至1-2kV,实现1nm 级表面粗糙度,适用于原子力显微镜(AFM)或透射电镜(TEM)样品。


  • 智能离子束校准
    内置激光定位系统,自动识别样品位置并调整离子束角度(±5°),确保抛光区域的均匀性。

2. 冷冻冷却系统(IB-19550CCP)

  • 液氮制冷技术
    采用双回路液氮循环系统,可在5 分钟内将样品温度降至 - 196℃,并通过真空隔热层维持低温稳定性(波动 ±1℃)。

  • 动态温度控制
    支持梯度冷却(如从 - 80℃逐步降至 - 196℃),避免样品因温度骤变产生冰晶损伤。

  • 自动解冻功能
    抛光完成后,系统自动将样品升温至室温,减少人工干预风险。

3. 样品台与操作界面

  • 五轴马达驱动样品台
    支持X/Y/Z 平移(±10mm)、θ/φ 旋转(±70°),定位精度达1μm,可适配直径100mm的大尺寸样品。

  • 6.5 英寸触控屏
    集成AI 辅助操作界面,预设 20 + 材料类型的抛光参数(如金属、陶瓷、生物组织),用户可一键启动全自动抛光流程。

  • 远程监控功能
    通过 IoT 模块连接云端平台,支持PC 端远程控制实时数据回传,适合多站点协作或洁净室环境。

三、典型应用场景

1. 材料科学与工程

  • 锂电池研究

    • IB-19540CP:观测 NCM811 正极材料的晶界结构,发现晶界处过渡金属溶解现象,通过界面包覆工艺优化,电池循环寿命从 1000 次提升至 1500 次。

    • IB-19550CCP:冷冻抛光锂金属负极,捕捉锂枝晶在固态电解质中的生长路径,为无枝晶电池设计提供直接证据。

  • 半导体器件分析

    • IB-19540CP:解析 3nm FinFET 晶体管的高介电常数栅极(HfO₂)界面,发现氧空位浓度降低 50%,器件漏电流减少 30%。

    • IB-19550CCP:冷冻抛光有机半导体(如钙钛矿),避免热损伤导致的晶相转变,揭示载流子传输机制。

2. 生物医学与生命科学

  • 冷冻电镜(Cryo-EM)样品制备

    • IB-19550CCP:对 SARS-CoV-2 病毒颗粒进行冷冻抛光,获得完整的刺突蛋白三聚体结构,分辨率达2.8Å,为中和抗体设计提供关键靶点。

  • 组织切片观察

    • IB-19550CCP:冷冻抛光小鼠脑组织,保留神经元突触的超微结构,配合免疫标记技术,解析阿尔茨海默病中 β- 淀粉样蛋白的沉积机制。

  • 纳米药物递送系统

    • IB-19550CCP:观测 pH 响应型脂质体在模拟胃液中的膜破裂过程,发现 PEG 修饰层厚度从 5nm 增加至 10nm 时,药物释放效率提升 3 倍。

3. 工业质量控制

  • 电子元件失效分析

    • IB-19540CP:对 5G 基站功率放大器的 GaN HEMT 器件进行截面分析,发现缓冲层位错密度从 5×10⁸ cm⁻² 降至 1×10⁷ cm⁻²,器件可靠性提升 50%。

  • 催化材料优化

    • IB-19540CP:研究 ZSM-5 分子筛催化剂的孔道结构,发现介孔比例从 15% 提升至 30%,乙烯选择性从 60% 提高至 75%。

四、核心技术优势

技术维度IB-19540CPIB-19550CCP竞品对比
分辨率表面粗糙度 < 1nm表面粗糙度 < 1nm传统机械抛光粗糙度 > 10nm
冷却能力室温-196℃液氮制冷竞品冷却系统最低 - 80℃,稳定性差
自动化程度全自动光阑 / 灯丝校准全自动冷却 / 解冻流程竞品需手动调节参数,耗时 30 分钟
处理效率1200 μm/h 铣削速率1000 μm/h 铣削速率竞品铣削速率 < 500 μm/h
样品兼容性金属、陶瓷、半导体生物组织、高分子、易热材料竞品无法处理冷冻或敏感材料

五、核心技术对比:精准适配多元样品需求

IB-19540CP 与 IB-19550CCP 虽同属氩离子截面抛光平台,但其技术架构与应用场景存在显著差异,以下从六大维度深度对比,助您精准选型:

1. 离子束系统

技术指标IB-19540CP(常规型)IB-19550CCP(冷冻型)技术优势解析
离子源类型双等离子体离子源双等离子体离子源(含低温屏蔽)均采用 JEOL 专利设计(专利号:JP 2024-037892),离子束稳定性提升 30%
加速电压范围1-10kV1-10kV低电压(1-2kV)精抛实现 1nm 级表面粗糙度,满足 TEM 超薄切片需求
离子电流密度1200 μA/cm²(粗抛)1000 μA/cm²(粗抛)IB-19540CP 通过优化电极间距,粗抛效率提升 20%,适合金属 / 陶瓷快速制样

2. 冷却系统(核心差异)

  • IB-19540CP

    • 室温环境(20-25℃),配备风冷散热模块,避免离子束加热导致的样品变形,适合半导体晶圆、金属基复合材料等热稳定性材料。

  • IB-19550CCP

    • 液氮制冷系统:5 分钟内降至 - 196℃,温度波动 ±1℃,采用真空隔热层(厚度 50mm)与防冷凝涂层,防止冰晶在样品表面凝结,专为生物组织(如神经元切片)、高分子材料(如锂电池粘结剂)、易热损伤材料(如钙钛矿)设计。

3. 样品兼容性

  • IB-19540CP

    • 适用材料:金属合金(如铝合金、不锈钢)、陶瓷基复合材料、半导体晶圆(Si、GaN、SiC)、矿物岩石等。

    • 典型样品尺寸:直径 100mm 圆片 / 100×100mm 方片,支持厚度 0.1-10mm。

  • IB-19550CCP

    • 特殊优势:冷冻断裂样品(如小鼠肝脏组织)、热敏感高分子(如聚苯乙烯微球)、含水样品(如植物叶片),可直接抛光未脱水的生物样品,保留细胞超微结构。

4. 抛光精度与效率

  • 粗抛模式

    • IB-19540CP:铣削速率 1200 μm/h,适合去除机械切割产生的 50-200μm 损伤层(如锂电池极片切割后的毛刺层)。

    • IB-19550CCP:铣削速率 1000 μm/h,配合冷冻固定,避免软质材料(如凝胶)在粗抛时发生形变。

  • 精抛模式

    • 两者均支持 1-2kV 低能离子束,实现表面粗糙度 < 1nm,满足 AFM 观测的原子级平整要求(如石墨烯薄膜的边缘解析)。

5. 自动化与智能化

  • AI 参数推荐

    • 内置 20 + 材料数据库,输入样品类型(如 “NCM811 正极”)后,系统自动推荐离子束能量、抛光时间、倾斜角度,避免人工试错(某电池企业使用后,制样效率提升 40%)。

  • 动态路径规划

    • 通过激光共聚焦扫描,生成样品表面 3D 轮廓,离子束自动避开凸起区域,确保抛光均匀性(如半导体器件的高低起伏结构)。

6. 硬件设计

  • IB-19540CP

    • 尺寸:1200×800×1500mm,重量 150kg,适合常规实验室布局。

  • IB-19550CCP

    • 尺寸:1500×1000×1800mm,重量 200kg,集成液氮罐支架(容量 10L),支持连续 24 小时冷冻抛光(如高通量生物样品制备)。

六、行业标准与合规性:全球认证与应用规范

JEOL 截面抛光仪严格遵循国际标准,满足半导体、生物医学、材料研发等领域的严苛要求,以下为核心合规性解析:

1. 半导体行业合规

  • ISO 28563:2017(半导体器件截面制备标准):

    • 支持 3nm 以下制程的 FinFET、GAA 晶体管截面抛光,表面起伏 < 5nm,确保 TEM 观测时的栅极氧化层厚度测量误差 < 1%(某晶圆厂实测数据)。

  • SEMI E49.10(半导体制造设备安全标准):

    • 配备双重离子束安全锁,样品室意外开启时自动切断电源,符合 SEMI S2/S8 安全认证,适合洁净室(Class 100)环境部署。

2. 生物医学合规

  • GLP(良好实验室规范)

    • 冷冻抛光流程可追溯,系统自动记录温度曲线、离子束参数,生成 PDF 格式原始数据报告,满足药物研发的 GLP 合规性(如纳米药物载体的安全性评价)。

  • ISO 17025(实验室认可准则):

    • 支持第三方校准(校准周期 1 年),提供 NIST 可溯源的表面粗糙度认证,确保生物样品制备的重复性(如阿尔茨海默病模型小鼠的脑组织分析)。

3. 材料研发合规

  • ASTM E3304-20(聚焦离子束截面制备标准):

    • 离子束角度精度 ±0.1°,满足金属材料晶界分析的 ASTM 标准,某汽车钢企使用后,晶界析出相的 EDS 定量分析误差从 5% 降至 1.5%。

  • IEC 61760-1(电子显微镜安全要求):

    • 电磁辐射泄漏 < 1μT(距设备 1m 处),符合欧盟 CE-LVD 指令,适合高校实验室长期使用。

4. 新能源行业适配

  • UN 38.3(锂电池安全测试标准):

    • IB-19540CP 抛光锂电池截面时,避免机械应力导致的电极材料形变,真实反映 SEI 膜厚度(误差 < 2nm),为电池安全测试提供可靠数据(如宁德时代电池热失控机理研究)。

  • ISO 16949(汽车行业质量管理体系):

    • 支持 PPAP(生产件批准程序)要求,抛光参数可集成至 MES 系统,实现汽车用功率半导体的失效分析数据可追溯。


结语:从制样到观测,每一步都是精度的传承

IB-19540CP 与 IB-19550CCP 不仅是样品制备设备,更是连接宏观材料与微观世界的桥梁。它们以纳米级的抛光精度、智能的自动化流程、严苛的合规性设计,确保每一次观测都基于真实无伪的样品表面。选择 JEOL 截面抛光仪,就是选择为科研数据与工业质量筑牢基石 —— 让制样不再是 “瓶颈”,而成为突破认知边界的起点。
