材料分析革命！JXA-8530F Plus 场发射电子探针显微分析仪：让科研与工业质检快人一步！

材料分析革命！JXA-8530F Plus 场发射电子探针显微分析仪：让科研与工业质检快人一步！

一、技术架构与性能突破

1. 电子光学系统

- 浸没式肖特基场发射电子枪：优化角电流密度，支持 2 μA 以上大探针电流，在保证高分析效率的同时，二次电子像分辨率达 3 nm（30 kV，工作距离 11 mm）。

- 低电压分析能力：加速电压可降至 0.5 kV，显著提升轻元素（如 B、C、N、O）的空间分辨率，避免传统电子探针在低电压下束流衰减的问题。

- 束流稳定性：采用分子泵系统，束流稳定度 ≤ ±0.3%/h，确保长时间分析的准确性。

2. X 射线分析系统

- 波谱仪（WDS）：

- 双罗兰圆设计：140 mm 罗兰圆（XCE/L 型）覆盖宽波长范围，分辨率高；100 mm 罗兰圆（H 型）提升 X 射线衍射强度，适用于高计数率需求。

- 自动晶体交换：支持 2-5 道谱仪配置，晶体可在扫描区间任意位置切换，无需重新校准，分析效率提升约 10 倍。

- 能谱仪（EDS）：标配 30 mm² 硅漂移探测器（SDD），能量分辨率优于 127 eV（Mn-Kα），可在 WDS 相同条件下同步采集 EDS 谱图，实现快速定性与半定量分析。

3. 软件与附件扩展

- 智能化软件：

- 痕量元素分析程序：优化背景扣除与峰拟合算法，检测限低至 ppm 级。

- 相图制作器：自动生成二元/三元相图，支持实时成分-相态关联分析。

- 不平坦样品分析程序：通过自动高度补偿算法，消除表面起伏对定量结果的影响。

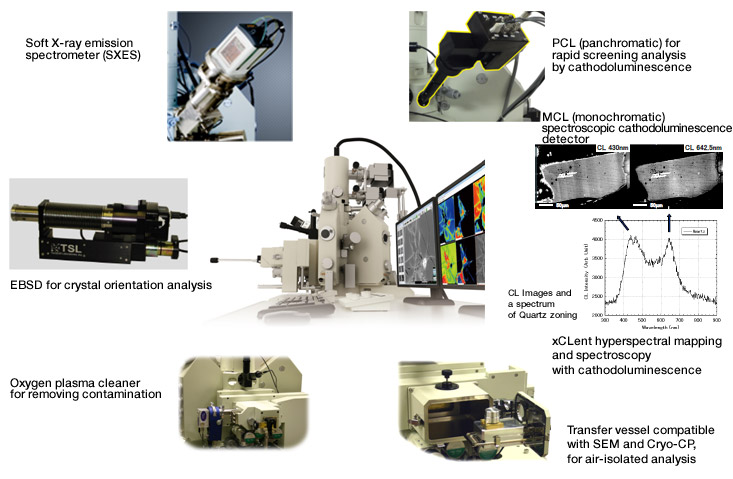

- 可选附件：

- 电子背散射衍射（EBSD）：实现成分、形貌、晶体取向三位一体分析，空间分辨率达 100 nm。

- 阴极发光（CL）探测器：用于半导体材料缺陷分析、矿物发光特性研究。

- 软 X 射线谱仪（SXES）：结合变栅距光栅（VLS）与高灵敏度 CCD，可同时检测 Li-K 和 B-K 系谱线，分辨率达 0.2 eV，支持化学结合态分析。


二、典型应用场景

1. 材料科学

- 金属与合金：分析焊接界面元素扩散（如锡青铜/10 号钢复合板的原子级结合机制）、高温合金中 γ' 相析出分布。

- 陶瓷与半导体：研究锂电池正极材料（如 NCM 三元材料）的元素均匀性、碳化硅晶界杂质分布。

- 高分子材料：追踪纳米填料（如石墨烯）在聚合物基体中的分散状态。

2. 地质学与矿物学

- 矿物微区成分：鉴定陨石中的稀有矿物（如钙铝黄长石）、分析矿床中硫化物的微量元素分布（如金-银碲化物）。

- 同位素分析：结合激光剥蚀系统，实现锆石 U-Pb 定年的原位微区采样。

3. 考古与文物保护

- 古陶瓷溯源：通过胎釉成分分析（如景德镇青花瓷的 Al₂O₃/SiO₂ 比值）追溯产地。

- 金属文物修复：检测青铜器表面锈蚀层的 Cu²⁺/Cu⁺ 价态分布，指导缓蚀处理方案。

4. 半导体制造

- 晶圆缺陷分析：定位芯片中金属污染（如 Fe、Ni）的来源，优化洁净室工艺。

- 封装材料可靠性：评估焊球（如 Sn-Ag-Cu）的元素偏析与界面反应。


三、操作与维护要点

1. 样品制备

- 导电性处理：非导电样品需镀碳（厚度约 10 nm），避免荷电效应。

- 表面平整度：抛光至 0.05 μm 级，确保电子束垂直入射与 X 射线信号采集效率。

2. 分析策略

- 定量分析：采用标准样品（如 NIST SRM 系列）校准，结合 ZAF 修正算法（原子序数、吸收、荧光校正）。

- 痕量元素检测：选择高衍射效率晶体（如 PET 用于轻元素）、延长计数时间（>100 秒/点）。

3. 日常维护

- 真空系统：定期更换分子泵油（建议每 6 个月），避免油蒸汽污染镜筒。

- 探测器维护：EDS 探测器需保持液氮冷却（或电制冷），防止晶体退化。

- 软件更新：定期下载 JEOL 官方固件，优化新元素分析算法（如稀土元素 La、Ce）。

四、竞品对比

竞品分析

- 日本电子 JXA-iHP200F：2020 年推出的升级型号，二次电子像分辨率提升至 2.5 nm，集成 AI 驱动的自动参数优化功能，适用于高通量分析。

- 赛默飞 ARL Performax：采用 CETAC 激光剥蚀系统，支持微区同位素分析，但价格较高。

- 岛津 EPMA-1720H：配备五轴样品台，适合复杂形貌样品（如颗粒、纤维）分析，性价比突出。

五、最新研究案例

1. 大连理工大学：利用 JXA-8530F Plus 分析锡青铜/10 号钢复合板界面，发现 Pb 元素在界面处的偏析行为，揭示其对结合强度的影响机制。

2. 武汉大学：在锂离子电池研究中，通过 EBSD 附件观察正极材料 LiNi₀.₈Co₀.₁₅Al₀.₀₅O₂ 的晶体取向分布，优化电极制备工艺。

3. 牛津大学：结合 CL 探测器，研究钙钛矿太阳能电池中缺陷态的空间分布，推动器件效率提升至 25%以上。

六、未来发展趋势

1. 原位分析：集成加热、力学加载等原位装置，实现材料动态过程（如相变、裂纹扩展）的成分追踪。

2. 多模态融合：与同步辐射 X 射线、透射电镜联用，构建从纳米到微米尺度的全维度表征体系。

3. 智能化升级：引入机器学习算法，自动识别未知相、优化分析参数，降低操作门槛。

     、JXA-8530F Plus 凭借其卓越的性能与广泛的适用性，已成为微观成分分析的标杆设备。随着技术迭代，其在新能源、半导体等领域的应用将持续深化，为材料研发与工业质量控制提供关键支撑。
