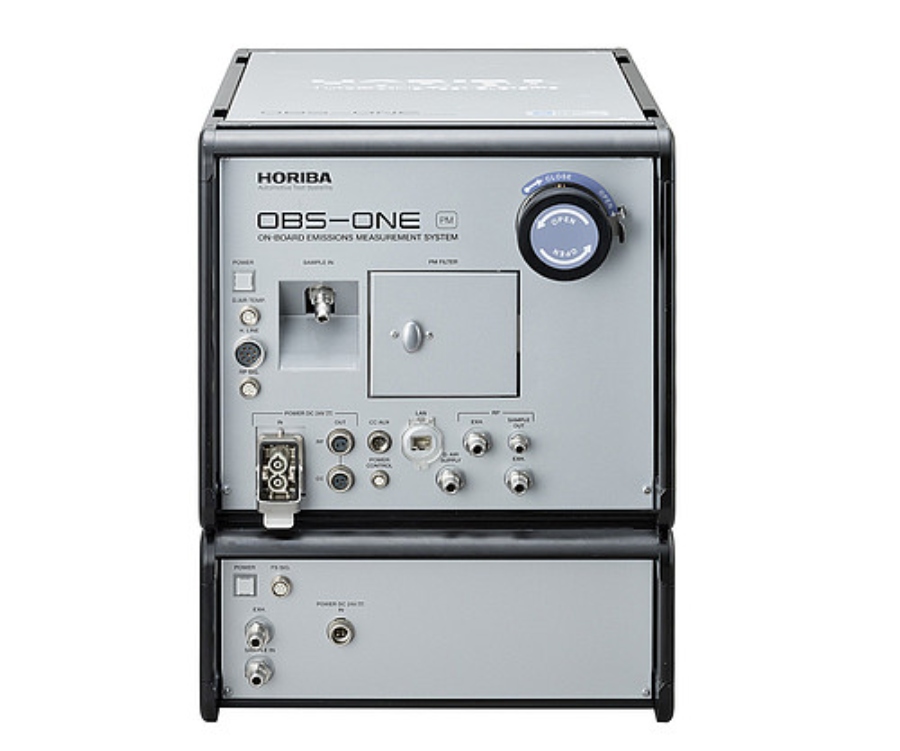

OBS-ONE PM：车载废气测量系统
采用分流稀释方式，采用过滤重量法测量颗粒物(PM)，结合实时传感器连续测量PM重量的车载型分析仪。采用文丘里式流量计，可按废气流量的瞬态变化比例采集PM。
详细介绍
符合美国环保署 CFR 1065 标准。
实际道路行驶时的 PM 测量
OBS-ONE的PM单元采用分流稀释方式，采用过滤重量法测量颗粒物(PM)，并结合实时传感器连续测量PM重量的车载型分析仪。
采用稳定性优异、不易受废气成分影响的文丘里式流量计
因此，可以按废气流量的瞬态变化比例采集样本。通过组合标准GAS单元和PM单元，支持重型车辆和无道路的认证测试。
符合法规要求
EPA CFR part 1065 subpart J
通过符合法规的测量方法，从数据收集到后处理变得简单顺畅
符合法规的详细信息请参见此处
开发用途
易于比较实际道路行驶和实验室测试结果
通过与测试自动化STARS的合作，为实路行驶测试的实验室再现提供开发支持
◎世界最小级别*的PM测量单元
*2015年7月本公司调查
通过高速流量控制技术进行高可靠性测试
比例采样支持PM瞬态测量
◎ 易于安装在所有车辆上的易于使用的设计
（模块配置·前端访问）
模块和电缆的连接，一键式和无工具
易于一键拆装的墨盒型过滤器
集成测量平台
以OBS-ONE为代表的HORIBA ONE系列产品采用了共同的平台，以未来的系列发展为前提。将OBS-ONE各单元的控制管理集成到一个控制器中，提供卓越的操作性。
| 测定原理 | 批量测量:过滤器重量法 实时测量:扩散带电法 |
| 测量范围（实时传感器） | 0-2500mm/cm3（稀释后的浓度） |
| 稀释方法 | 分流稀释方式（分割比恒定模式/稀释比恒定模式） |
| 废气流量信号 | 发动机废气流量（0-10V模拟输入，隔离信号） |
| 稀释废气流量 | 10～15L/min（20℃、101.3kPa当量的流量） |
| 过滤器支架 | 直径47mm，有效直径26.2mm（无备用滤镜） |
| 旋风 | 粒径1μm以下的粒子，99%透过，50%截止点:粒径2.5～10μm |
| 供给电圧 | DC 24 V |
| 消费电力（最大値） | 0.6 kW |
| 外形尺寸 | 350(W)×470(D)×460(H)mm（不包括控制器和突起） |
| 本体质量 | 约45公斤（不包括控制器） |
| 使用环境 | 周囲温度0～40℃（使用時）、相対湿度80%以下、高度0～2000 m |
scrollable
装置构成
GASユニットとPMユニットの組み合わせ例 GAS单元和PM单元的组合示例
