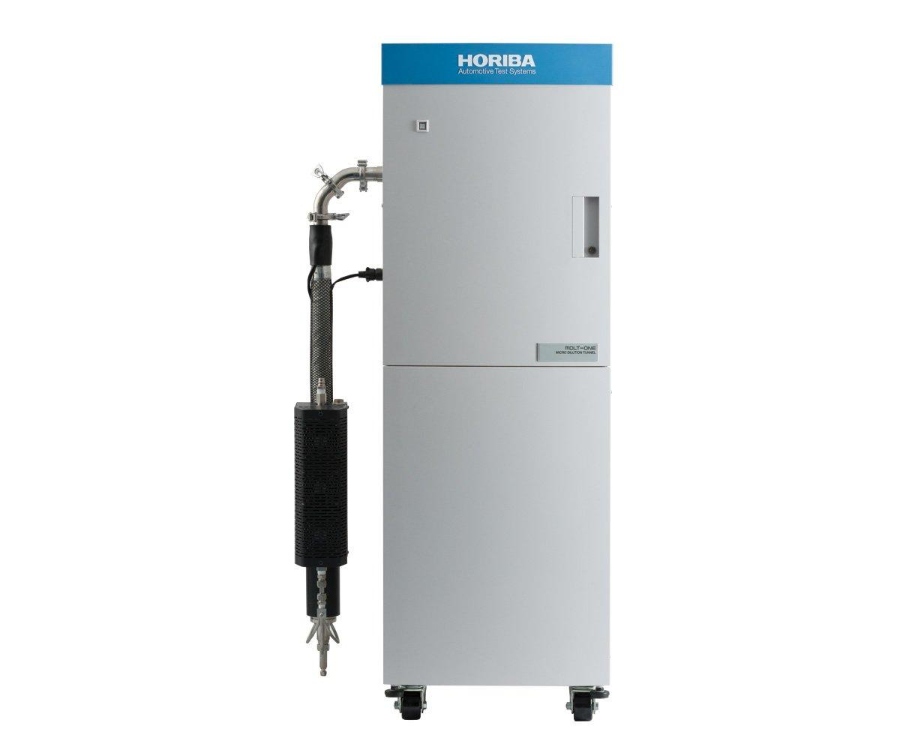

MDLT-ONE系列：微型隧道
这是一种通过过滤器从发动机尾气中提取PM的装置。适用于从通用发动机到大型发动机的各种发动机测量。MDLT-ONE是一种收集发动机尾气中颗粒物(PM)的装置。
详细介绍
这是一种通过过滤器从发动机尾气中提取PM的装置。适用于从通用发动机到大型发动机的各种发动机测量。
MDLT-ONE是一种收集发动机尾气中颗粒物(PM)的装置。
采用分流稀释方式，将发动机尾气的一部分采集到原来的尾气流量与采集到的尾气流量的比率始终保持恒定，通过空气稀释到恒定流量。通过这种方式，在符合最新规定的测量方法的同时，实现了小型稀释隧道系统。
高精度文丘里流量计和压电阀的组合可实现快速流量控制响应。
特长
易于安装的紧凑设计
加热过滤装置和流量控制装置安装在一个机架上。由于采用了臂形隧道，因此可以进行高自由度的布局。自动过滤器更换器※可以安装在机架内，因此可以节省空间。配备自动校准软件，流量校准也很简单
配备自动校准软件，可将稀释空气和稀释废气的两个Venturi流量计之间的差值降至0。通过添加序列功能，可以自动启动测试模板。集成测量平台
HORIBA ONE系列产品采用共享平台HORIBA ONE PLATFORM”，以未来的系列发展为前提。将多个废气测量装置的控制管理集成在一起，提供卓越的操作性。
※请在购买时咨询选项。
装置概要
| PM捕集方法 | 分流稀释方式 |
|---|---|
| 稀释控制模式 | 分割比恒定模式（瞬态、稳态）/稀释比恒定模式（稳态）/任意流量控制模式 |
| 稀释控制方式 | 实时控制方式/预测控制方式 |
| 废气流量信号 | 0至10 V模拟输入，隔离信号 |
| 废气流量qmdew | 25〜80L/min※1(20℃、101.3kPa换算的流量) |
| 稀释比精度 | 二氧化碳的误差在±5%以内。 当稀释比为15时，在以下稀释废气流量qmdew下为53〜80L/min(20℃，101.3kPa当量) |
| PM排出质量计算※2 | 累积流量值、平均稀释比等计算PM排放质量(g/test、g/kWh)并保存数据 |
构成
| 装置构成 | 本体支架:微型隧道支架 操作单元: PC、显示器、键盘、鼠标（不包括桌子） |
|---|---|
| 实用工具 | 净化空气:稀释空气，400〜700 kPa，无油流量，100 L/min以上（20℃，101.3 kPa当量） |
| 电源 | 本体架台：AC100/115/120/200/220/230/240V、50/60 Hz、単相 操作单元: AC100/110/120/200/220/230/240V、50/60Hz、单相 |
| 消费电力 | 本体架台：最大3.0kVA 操作单元:最大0.5kVA |
| 外形尺寸 | 本体架台：570(W)×730(D)×1700(H)mm 操作单元安装用空间: 900(W)×500(D)mm，按工作台分类 |
| 质量 | 主体支架:约300kg（不包括操作单元） |
| 过滤线数 | DLT支架:最多6行（样品5，旁路1） |
| 过滤器支架 | φ70mm类型:直径70mm，有效直径60mm φ47mm类型:直径47mm、有效直径38.8mm(※1)(均可带备用滤镜) |
使用条件
| 样品压力 | 大气压〜40kPa，排气线路背压1kPa以下 |
|---|
选项
| 自动过滤器更换器※3 | PM采集滤波器(φ47mm)自动更换装置 |
|---|---|
| 过滤器前切换阀 | 用在过滤器前添加气泡/在旁路状态下更换样品过滤器 |
| 主机接口※3 | LAN通信（使用PC标准配备的10BaseT端口）/符合IEEE 802.3（ISO 880 2/3）规范 |
| 稀释用空气温度调节器/压缩机 | |
※1 过滤器表面流速的规定值(100cm/s以下)，使用φ47mm过滤器时，需要以体积流量换算为65L/min。
※2 PM排放质量计算需要输入PM收集量。请输入发动机输出功率（kW）以配合发动机输出功率的显示（g/kWh）。
