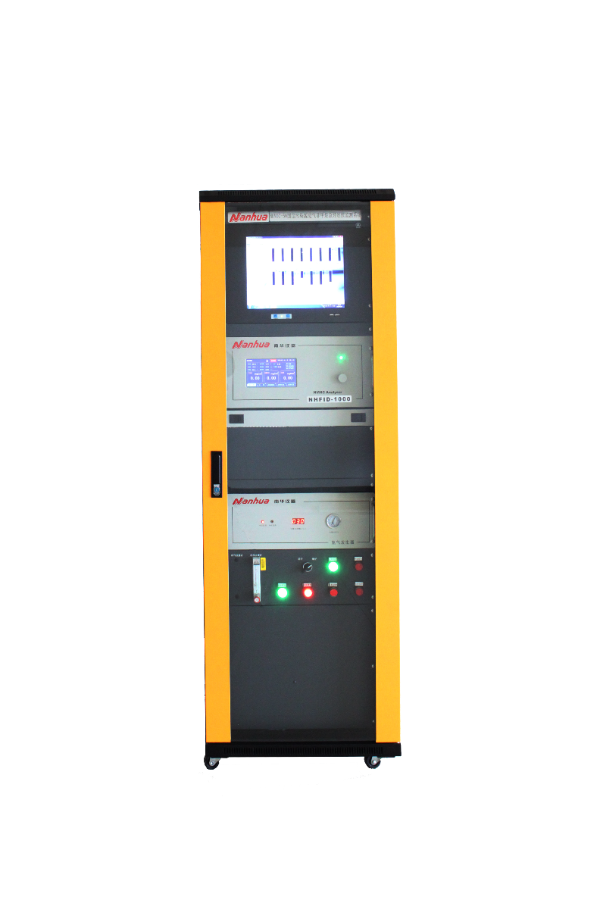

NHVOC-50 型固定污染源废气非甲烷总烃连续监测系统
详细介绍
产品特点 全热法整体方案设计，适用于高温、高湿、高浓度、高粉尘等苛刻工况条件； 采样管路采用PTFE或惰性化金属弱吸附材质，伴热温度120℃(可调)，有效减少样品损失，保证数据真实可靠； 预处理方法符合美国EPA和HJ1013、HJ1286标准，分析方法采用FID法，符合国际和国内测量标准； 具有常规、正压防爆等多种应用设计，可用于防爆0区等不同安全需求工况的稳定可靠运行； 支持一拖多的应用模式。 主要应用 广泛应用于石化、化工、印染、喷涂等不同工况场所。 技术原理 非甲烷总烃在线监测系统采用催化氧化-FID技术进行样品中甲烷、总烃样品的分析检测，在系统采样泵的作用下，样品进入到高精度定量环中进行定体积取样，并将样品平衡至大气压。通过阀切换，在气泵压力的作用下，采集到的样品分别送入到空管及催化氧化管中进行分离分析，被分离后的样品依次进入到氢火焰离子化检测器(FID)中进行检测，通过集成软件自动计算，自动得到甲烷及总烃的定性定量分析数据，计算出非甲烷总烃结果。 系统组成 NHVOC-50 型固定污染源废气非甲烷总烃连续监测系统由非甲烷总烃在线分析仪、在线预处理系统、在线采样系统、温压流监测系统、氧气湿度监测系统以及数据采集与处理子系统组成。
技术参数
项目 | 指标 | |
非甲烷总烃 | (0～200)mg/m³ | |
甲烷 | (0～50)mg/m³ | |
总烃 | (0～250)mg/m³ | |
定量重复性 | RSD≤2% | |
量程漂移 | ≤+3%FS,/24h | |
线性误差 | ≤±2%F.S. | |
烟气参数 | ||
测量参数 | 测量范围 | 准确度 |
温度 | 0～40℃ | ≤±3℃ |
压力 | (-2000～2000)Pa | ≤±2%F.S. |
流速 |
0～40/s | 流速>10m/s时，相对误差不超过±10%; 流速5m/s≤V<10m/s时，相对误差不超过土12% |
数据采集与处理 | ||
工控机 | 1路RS485通讯接口，6路RS232通讯接口 | |
系统软件 | 固定污染源废气非甲烷总烃连续监测软件 | |
输出 | 标配1路RS232接口，其它接口可订制 | |
其它 | ||
电源 | 220VAC/50Hz1KW(不含伴热带、压缩机) | |
机柜尺寸 | 800mm*600mm*1600mm | |
机柜环境温度范围 | (0～40)℃ | |
机柜环境湿度范围 | (0～85)%RH | |
