汽车CAN总线数据传输系统构成及工作原理

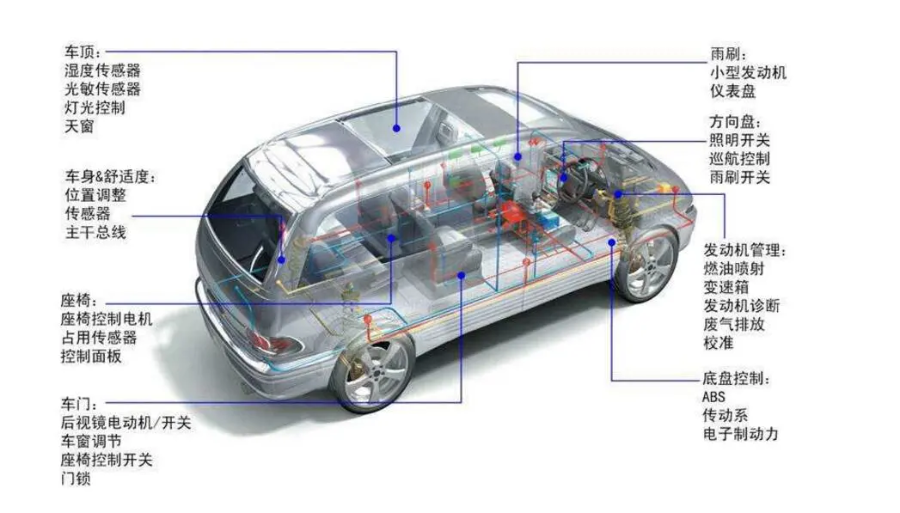

现代汽车的电控单元主要有主控制器、发动机控制系统、悬架控制系统、制动防抱死控制系统（ABs牵引力控制系统、AsR控制系统、仪表管理系统、故障诊断系统、中央门锁系统、座椅调节系统等。所有这些子控制系统连接起来构成1个实时控制系统，即：指令发出去之后，必须保证在一定时间内得到响应，否则，就有可能发生重大事故。这就要求汽车上的cAN通信网络有较高的波特率设置。另外，汽车在实际运行过程中，众多节点之间需要进行大量的实时数据交换。若整个汽车的所有节点都挂在1个cAN网络上，众多节点cAN总线进行通信，信息管理配置稍有不当，就很容易出现总线负荷过大，导致系统实时响应速度下降。这在实时系统中是不允许的，因此在对汽车上各节点的实性进行了分析之后，根据各节点对实时性的要求，设计了高、中、低速3个速率不同的CAN通信网络，将实时性要求严格的节点组成高速cAN通信网络，将其它实时性要求相对较低的节点组成中速cAN通信网络，将剩下实时性要求不是很严格的节点组成低速CAN通信网络。并架设网关将这3个速率不同的3个通信网络连接起来，实现全部节点之间的数据共享。
