NHT-6 型透光度计测量原理

不透光度计测量排烟（主要是烟炱微粒）污染程度的原理是使光束通过一段给定长度的排烟，通过测量排烟对光的吸收程度来决定排烟对环境的污染程度。

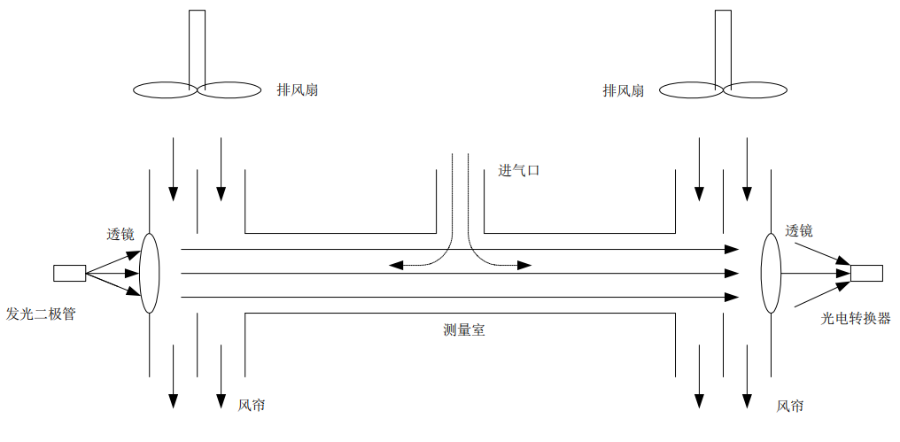

图1 不透光度计的测量原理

如图1 所示，NHT-6 型不透光度计测量单元的测量室是一根分为左右两半部分的圆管，被测排气从中间的进气口进入，分别穿过左圆管和右圆管，从左出口和右出口排出。左右两侧装有两个凸透镜，左端装有绿色发光二极管，右端装有光电转换器，发光二极管至左透镜及光电转换器至右透镜的光程都等于透镜的焦距。因此，发光二极管发出的光通过左透镜后就成为一束平行光，再通过右透镜后，汇聚于光电转换器上，并转换成电信号。排气中含烟越多，平行光穿过测量室时光能衰减越大，经光电转换器转换的电信号就越弱。

排气中夹带着许多烟炱微粒，如果让排烟直接接触左右透镜的表面，烟炱微粒将会沉积在上面，吸收光能，从而影响测量结果。为使光学系统免遭烟的污染，仪器采用了“空气气幕”保护技术。图 1 中的排风扇将外界的清洁空气吹入左右透镜与测量室出口之间的通道，使透镜表面形成“风帘”，避免其沾染上烟炱微粒。

排气中含有水分。由于排气管的温度较高，刚进入仪器时，排气中的水分仍保持在气态。如果仪器测量室管壁的温度比排气温度低很多，排气中的水蒸汽就要冷凝成雾，影响测量结果。为了防止冷凝的影响，测量室管壁的温度应始终保持在70℃以上，为此测量室装有加热及恒温控制装置。
