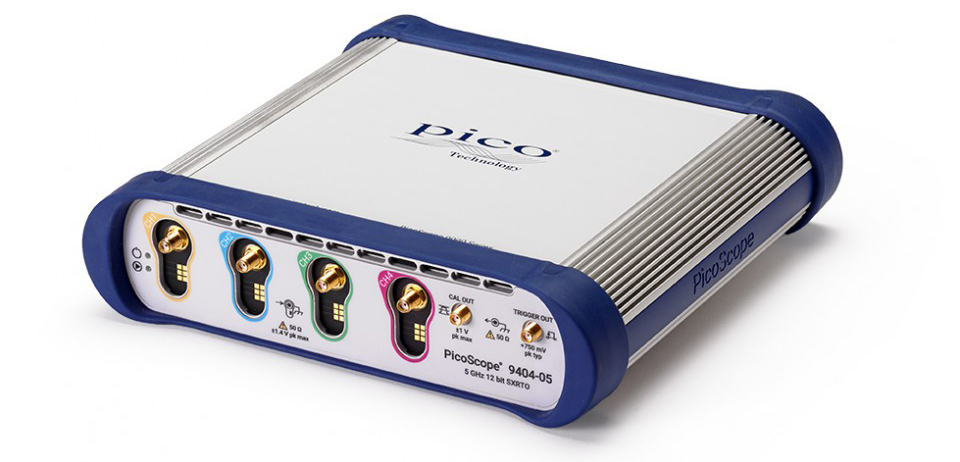

PicoScope 9404-05是一款结合了实时采样，等效时间采样和高模拟带宽优势的新型示波器。

• 5 GHz带宽，70 ps过渡时间

• 1 TS / s（1 ps）等效时间采样

• 四个12位500 MS / s ADC

• 脉冲，眼图和模板测试至70 ps和3 Gb / s

• 每秒最多200万次触发捕获

• 逻辑，可配置，触摸兼容的Windows用户界面

• 全面的内置测量，缩放，数据掩模和直方图

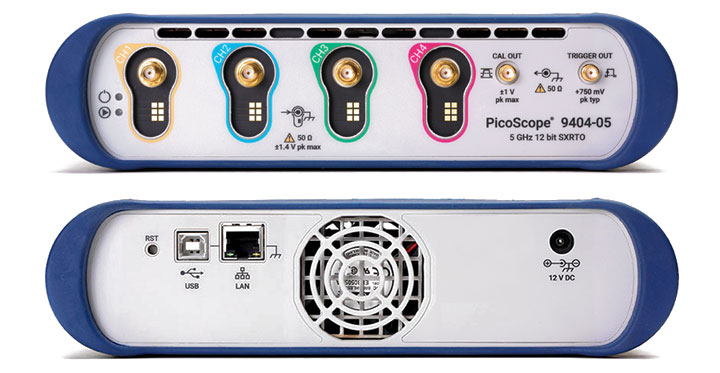

PicoScope 9404-05具有四个5 GHz输入通道，具有ADC，时序和显示分辨率，可精确测量和可视化高速模拟和数据信号。它非常适合捕获脉冲和步进转换到70 ps，脉冲低至140 ps，时钟和数据眼到3 Gb / s。大多数高带宽应用涉及重复信号或时钟相关数据流，可通过等效时间采样（ETS）轻松分析。SXRTO速度很快：它可以快速构建ETS，持久性显示和统计数据，每秒最多可触发200万次触发捕获。PicoScope 9404-05在每个通道上都有一个内置的全带宽触发器，预触发ETS捕获远远高于奈奎斯特采样率。有三种采集模式 - 实时，

PicoSample 4软件源自我们现有的PicoSample 3和PicoScope 9000产品，这些产品共同代表了十多年的开发，客户反馈和优化。

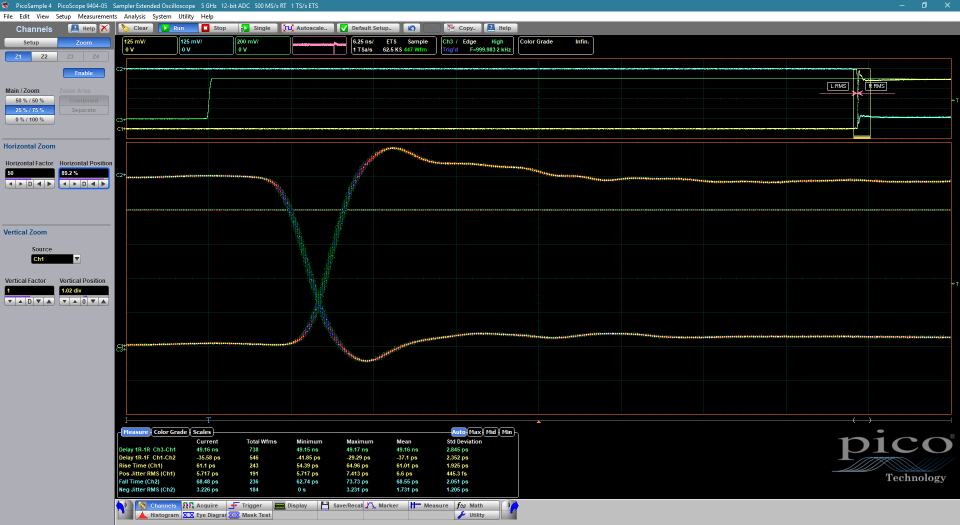

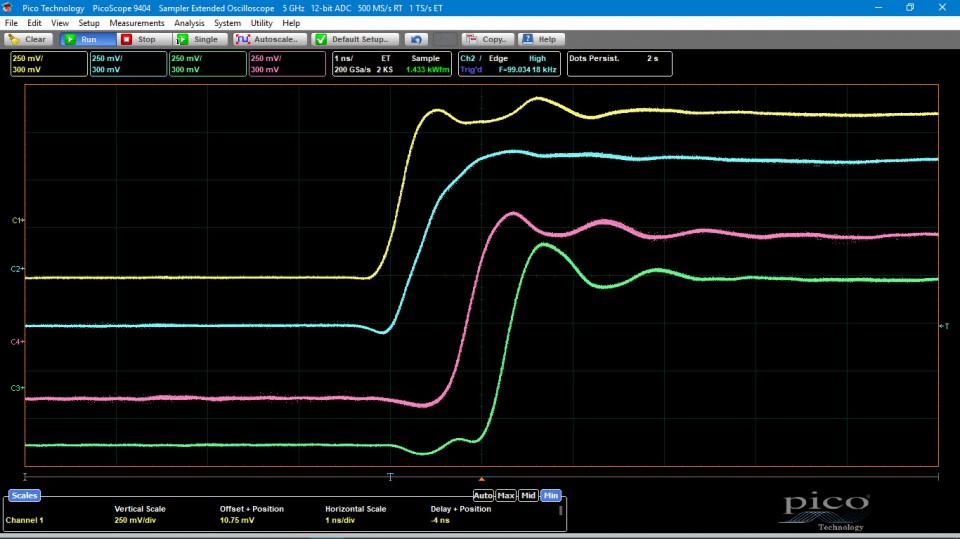

高分辨率显示器可以调整大小以适应任何窗口，填充4k甚至更大的监视器或监视器阵列。四个独立的缩放通道可以向您显示数据的不同视图，分辨率为1 ps。大多数控件和状态面板可以根据您的应用显示或隐藏，使您可以充分利用显示区域。

示波器具有2.5 GHz直接触发，可以从任何输入通道驱动，内置预分频器可以将触发带宽扩展到5 GHz。

这些紧凑型设备足够小，可放置在靠近被测设备的工作台上。现在，您需要的只是一根短而低损耗的同轴电缆，而不是使用连接到大型台式设备的远程探头。您需要的所有其他内容都内置于示波器中，无需担心昂贵的硬件或软件附件，我们不会向您收取新的软件功能和更新费用。

典型应用

·电信和雷达测试，服务和制造

·光纤，收发器和激光测试（不包括光电转换）

·射频，微波和千兆位数字系统测量

·信号，眼图，脉冲和脉冲表征

·精确定时和相位分析

·数字系统设计和表征

·眼图，掩模和极限测试为3 Gb / s

·以太网，HDMI 1，PCI，SATA，USB 2.0

·半导体表征

·信号，数据和脉冲/脉冲完整性和预一致性测试

高带宽探头

所述PicoConnect 900系列的低阻抗，高带宽探针是用于的PicoScope 9404-05理想的同伴，从而允许快速信号的成本效益的指尖浏览。有两个系列：

·射频，微波和脉冲探头，适用于高达5 GHz（10 Gb / s）的宽带信号

·用于数据流的千兆位探头，如USB 2，HDMI 1，以太网，PCIe和SATA

其他特性

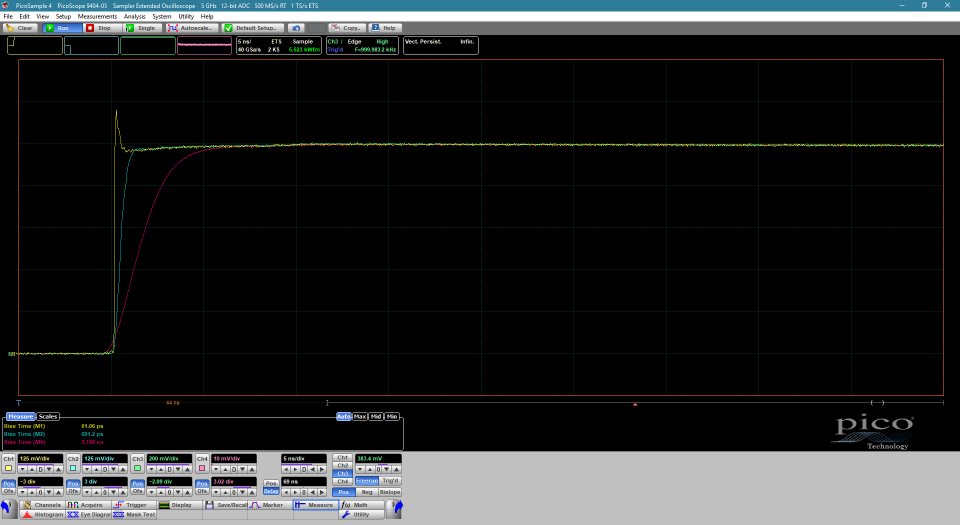

带宽限制过滤器

每个输入通道上的可选模拟带宽限制器（100或500 MHz）可用于抑制高频和相关噪声。窄设置可用作抗锯齿滤波器。

频率计数器

无论测量和时基设置如何，专用频率计数器始终显示信号频率（或周期），分辨率为1 ppm。

实时示波器

实时示波器（RTO）采用足够高的采样率设计，可利用仪器指定的模拟带宽捕获瞬态非重复信号。根据奈奎斯特的采样定理，为了准确捕获和显示信号，示波器的采样率必须至少是信号带宽的两倍。典型的高带宽RTO超过这个采样率可能是两倍，每个周期最多可以实现四个采样，或者在最小宽度脉冲中实现三个采样。

等效时间采样

对于接近或高于RTO奈奎斯特极限的信号，许多RTO可以切换到称为等效时间采样的模式（ETS）。在此模式下，示波器会在触发事件后收集尽可能多的样本，然后继续在后续触发事件上收集样本。由于示波器的采样时钟与触发事件无关，因此每个触发器都具有相对于示波器时钟的随机时间偏移。范围测量此偏移量并在正确的时间显示样本。在大量触发事件之后，示波器有足够的采样来显示具有所需时间分辨率的波形，称为有效采样分辨率（有效采样率的倒数），这比实时可能的高很多倍（非ETS）模式。由于该技术依赖于触发事件和采样时钟之间的随机关系，因此更准确地称为随机等效时间采样（或者有时是随机交错采样，RIS）。它只能用于重复信号 - 从一个触发事件到下一个触发事件变化很小的信号。

独特的是，PicoScope 9404 SXRTO在ETS中的最大有效采样率为1 TS / s。这相当于仅1 ps的定时分辨率，比其实际最大采样率高20,000倍。

采样器扩展实时示波器（SXRTO）

现在我们有了一种技术（ETS）来扩展实时示波器的采样率，我们发现我们可以实现远高于匹配仪器模拟带宽所需的有效采样率。为了更好地利用这些高效采样率，我们可以增加示波器的模拟带宽。与提高实时采样率的非常高的成本相比，Pico已经开发出一种以适中的成本实现这一目标的方法。结果是采样器扩展的实时示波器（SXRTO）。

PicoScope 9404-05 SXRTO的模拟带宽为5 GHz。这意味着它需要至少10 GS / s的采样率，但是为了在没有插值的情况下精确重建波形，我们需要远高于此值。9404在5 GHz的单个周期和最小宽度脉冲的140个点为我们提供200个采样点。

那么SXRTO是一个采样范围吗？

所有关于采样率和采样模式的讨论都可能表明SXRTO是一种采样范围，但事实并非如此。按照惯例，名称抽样范围是指不同类型的工具。采样示波器使用可编程延迟发生器在每次触发事件后定期采样。该技术称为顺序等效时间采样，是PicoScope 9300系列采样示波器背后的原理。这些示波器可以实现非常高的有效采样率，但有两个主要缺点：它们无法在触发事件之前捕获数据，并且它们需要单独的时钟信号 - 来自外部源或内置时钟恢复模块。

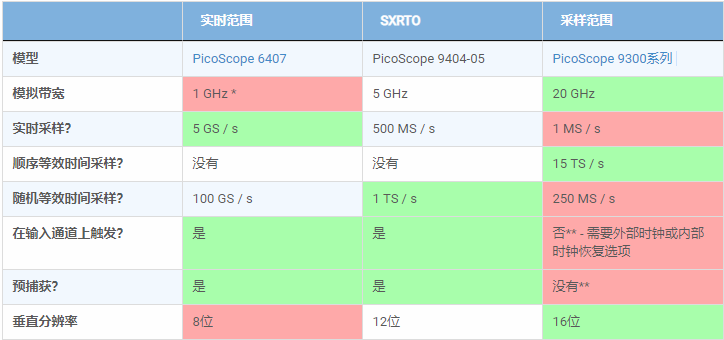

我们编译了一个表来显示本页提到的范围类型之间的差异。示例产品均为紧凑型4通道USB PicoScope。

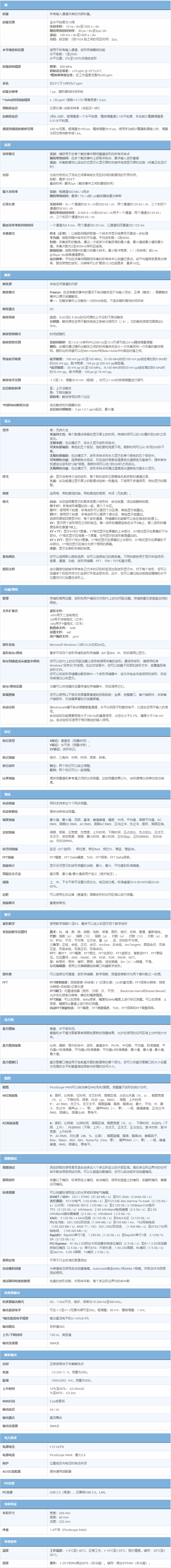

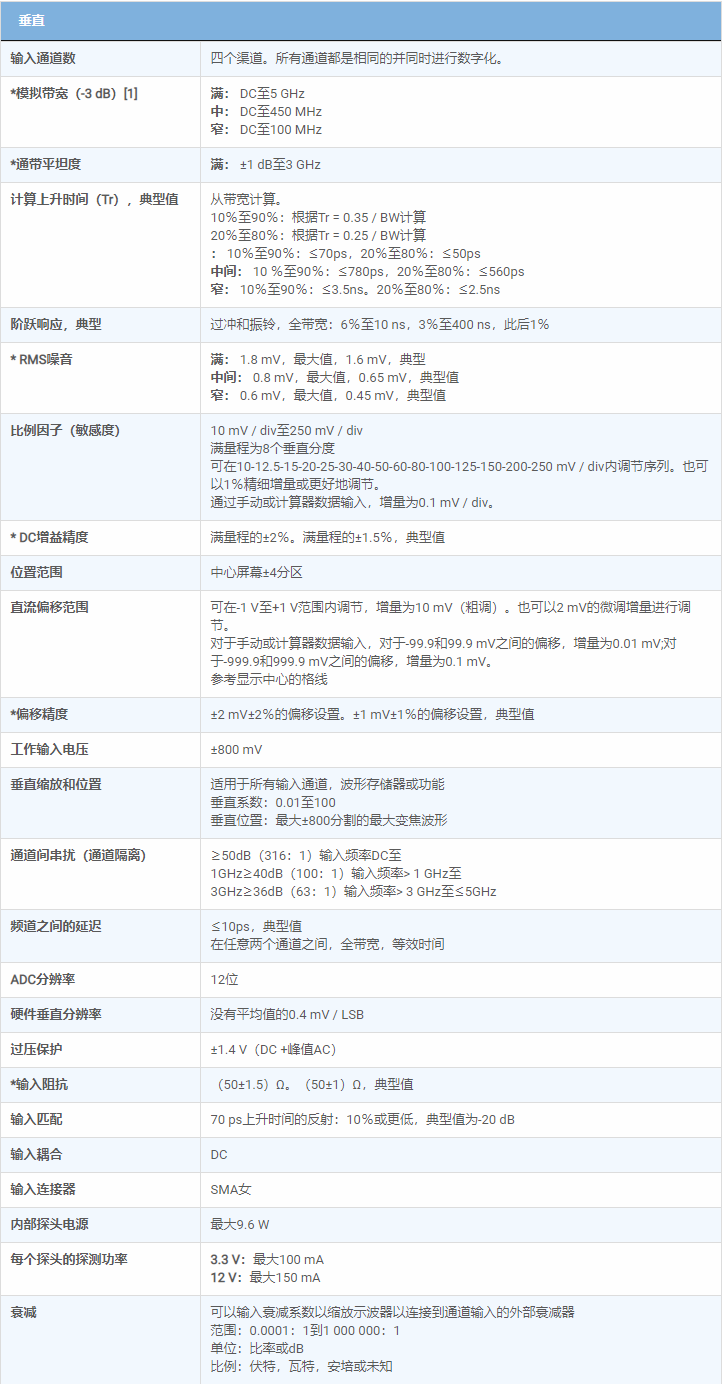

产品规格
