PicoScope 3000E 系列 500 MHz 5 GS/s MSO USB 示波器

突破性的 PicoScope 3000E 系列

PicoScope 3000E 系列实现了 USB 供电示波器的多项第一：首次达到 500 MHz、首次达到 5 GS/s 采样率、首次拥有超过 1 GS 的缓冲存储器。

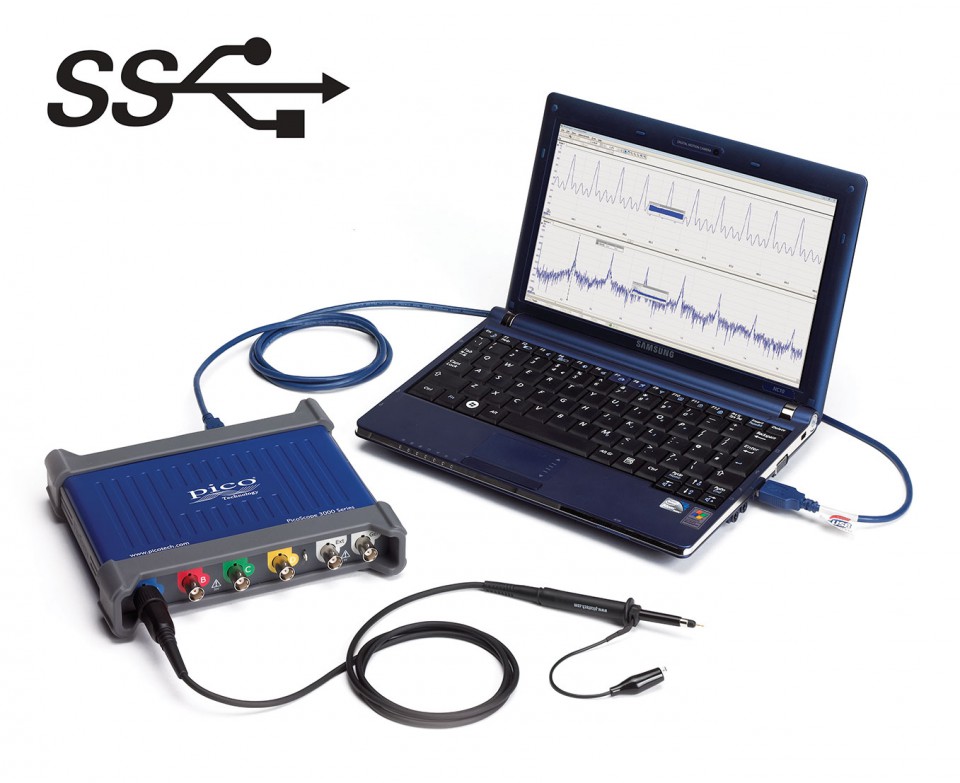

小巧、轻便、便携

Pico 再次重新定义了基于 PC 的示波器，其带宽高达 500 MHz，速率为 5 GS/s，采用紧凑、轻便、便携、USB 供电的封装。

PicoScope 3000E 系列是一系列 USB 供电的 PC 示波器，在 MSO 型号上提供 4 个模拟通道和 16 个数字逻辑分析仪通道。 PicoScope 3000E 示波器提供高性能规格，非常适合在实验室或移动中研究先进电子和各种嵌入式系统技术的工程师。

先进的 PicoScope 7 软件（Windows、Mac 或 Linux）易于使用，同时提供高端功能，包括 40 个串行解码器、模板极限测试以及一系列高级测量和数学函数。

软件开发套件 ( PicoSDK ) 也可供想要编写自己的软件或使用 LabVIEW 和 MATLAB 等第 3 方应用程序的客户使用。

高带宽、高采样率、深存储

500 MHz 带宽与 5 GS/s 的实时采样率相匹配，可详细显示高频信号细节。

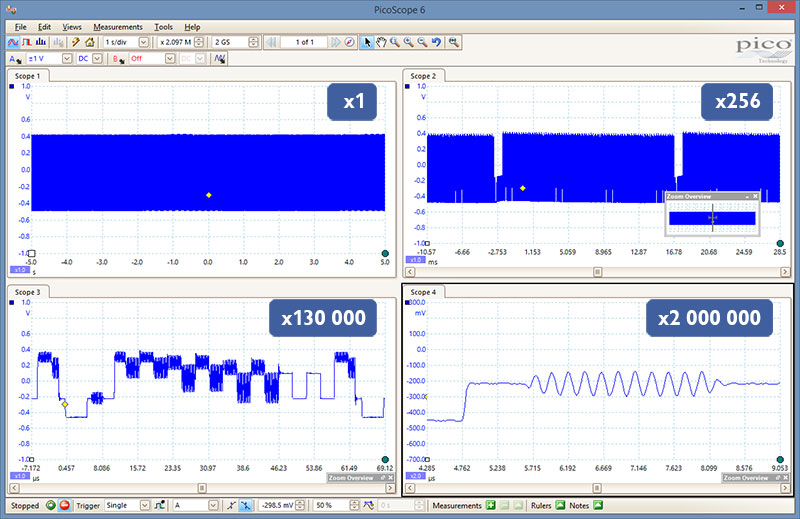

PicoScope 3000E 系列提供业界领先的 2 GS 捕获内存，可用于以 5 GS/s 一直低至 20 ms/div（200 ms 总捕获时间）进行采样。或者，可以将存储器分成多个段，以快速连续地将数千个波形捕获到波形缓冲区中。

一系列强大的工具可让您充分利用这种深度缓冲存储器。易于使用的缩放功能让您只需用鼠标或触摸屏拖动即可缩放和重新定位显示，模板测试可以扫描数千个波形，而 DeepMeasure TM可以对波形进行数百万次测量，以快速识别要调查的区域。

SuperSpeed USB 3.0 接口和硬件加速可确保显示流畅且响应灵敏，同时仍让您看到巨大波形中的每个毛刺。


PicoScope 3417E / 3418E 输入、输出和指示器

前面板

通道迹线颜色指示器

后面板

SuperSpeed® USB-C® 连接

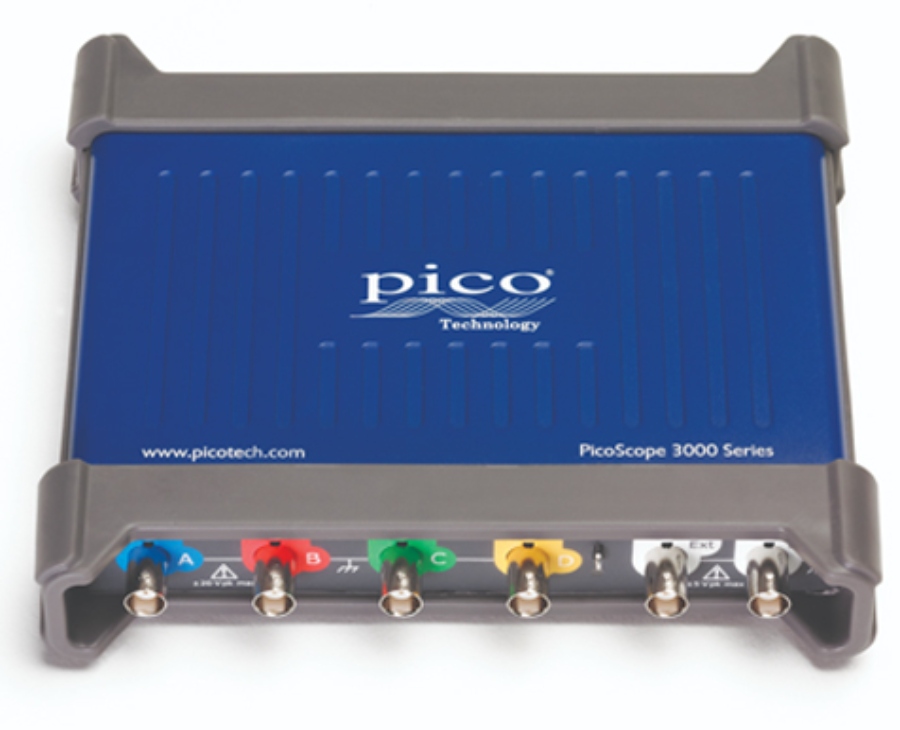

示波器的前面板汇集了四个通道的指示灯、这些通道的 BNC 连接器以及显示电源和状态的 LED。它还包括用于 AUX I/O 的 BNC，可用作外部触发输入或输出以及 AWG（任意波形发生器/信号发生器）输出。

PicoScope 3000E 混合信号型号

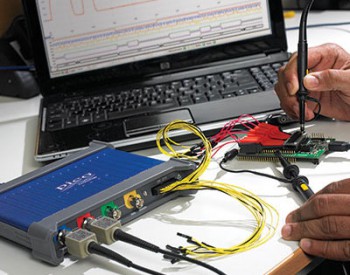

PicoScope 3000E MSO 型号添加了 16 个数字通道，使您能够准确地对模拟和数字信号进行时间关联。

数字通道可以分组并显示为总线，每个总线值以十六进制、二进制或十进制或电平（用于 DAC 测试）显示。您可以在模拟和数字通道上设置高级触发器。

数字输入还为串行解码选项带来了额外的功能。您可以同时解码所有模拟和数字通道上的串行数据，为您提供多达 20 个数据通道，例如同时解码多个 SPI、I 2 C、CAN 总线、LIN 总线和 FlexRay 信号。

所有 MSO 型号均配有 20 路 25 cm 数字 MSO 电缆和 MSO 测试夹。

PicoScope 7 - 精益求精

了解为什么 PicoScope 7 PC 示波器软件优于传统台式示波器，以及为什么它是寻求性能、效率和价值的专业人士的选择。

功能全面，无需额外费用： PicoScope 7 标配了所有基本功能，无需进行昂贵的升级。与为串行解码器等选项额外收费的台式示波器不同，PicoScope 7 从一开始就提供 40 个解码器。通常，购买新的 PicoScope比为旧台式机购买单个串行协议升级更具成本效益。

卓越的显示和处理能力：利用现有计算机的高分辨率显示器的能力，可以查看比典型台式示波器多 10 倍的细节。 PC 的高级处理功能使 PicoScope 7 能够提供超越传统示波器功能的复杂数学、测量和分析工具。

无缝连接和数据管理：将 PicoScope 连接到您的 PC 可简化数据的保存、共享和操作。轻松地将结果集成到报告中、离线工作并与同事共享数据（即使是那些没有 PicoScope 的同事）。这种便利简化了您的工作流程并增强了协作。

直观且可定制的用户界面： PicoScope 7 具有用户友好的界面，可与鼠标和触摸屏输入无缝配合。适用于 Windows、Mac和 Linux，您可以通过命名通道、选择配色方案和主题、定义自定义探针、固定常用工具以进行快速访问以及从 27 种语言中进行选择来个性化您的工作区。

面向未来的投资： PicoScope 拥有 30 多年提供免费软件更新和功能增强的经验，可确保您的投资保持价值。购买一次硬件，即可年复一年地享受持续改进和新功能。

选择 PicoScope 7 以获得全面、强大且面向未来的示波器解决方案，它可以提高您的工作效率并确保您保持领先地位。有关 PicoScope 7 的更多信息

用于串行解码的示波器

使用 PicoScope USB 示波器软件体验无与伦比的串行数据分析，该软件现在能够解码 40 种不同的协议，包括 10BASE-T1S、1-Wire、I2C、SPI、UART、CAN 等（有关完整详细信息，请参见图像）。 PicoScope 3000E 系列具有深内存和高采样率，非常适合复杂的串行数据分析，可同时解码多种协议。

在 MSO 型号上，模拟和数字通道均可用于解码多达 20 个串行数据通道，使您能够灵活地同时解码多个总线。

主要特点：

全面的协议支持：使用示波器的所有通道对当前的多种不同协议进行解码，为复杂应用提供广泛的多功能性。

高分辨率数据可视化：直接在公共时间轴上的波形下方查看十六进制、二进制、十进制或 ASCII 格式的解码数据。错误帧以红色突出显示以便快速识别，并且可以放大以详细调查噪声或信号完整性问题。

详细表格格式：查看解码帧的完整列表，包括所有数据、标志和标识符。使用过滤来关注特定帧或搜索具有特定属性的帧。统计选项可以更深入地了解物理层，揭示帧时间和电压水平。单击表中的任意框可放大其相应的波形。

导出和离线分析：轻松导出表格视图数据以进行离线查看和分析，确保您可以随时随地处理数据。

链接文件功能：通过将值交叉引用到人类可读的文本来加速分析。

了解为什么 PicoScope 是要求串行解码精度和效率的专业人士的首选。有关串行解码的更多信息

随身携带您的电子实验室

告别笨重的示波器。 PicoScope 3000E 系列采用时尚、轻便、便携的设计，提供高性能。

在实验室中，它比台式机占用的空间更少，同时提供使用 PC 的高分辨率显示器、处理能力、存储和连接的所有优势。

对于经常出差的工程师，您现在可以将示波器放在笔记本电脑包中，以便在现场使用。 无需前往实验室，实验室随身携带。

任意波形和函数发生器

PicoScope 3000E 型号配有先进的内置函数发生器。该发生器不仅限于正弦波和方波等标准波形，还支持多种附加波形，包括高斯和 PRBS。它的频率范围为 100 μHz 至 20 MHz，并具有扫频功能，非常适合与频谱分析仪功能一起使用来测试放大器和滤波器响应。

所有型号还包括 14 位 200 MS/s 任意波形发生器 (AWG)。可以使用内置编辑器创建或编辑 AWG 波形、从示波器迹线导入或从 CSV 文件导入。

高级工具允许在满足各种条件（例如示波器触发、辅助输入上的事件、模板测试失败或测量超出设定限制）时输出一个或多个波形周期。有关 AWG 的更多信息

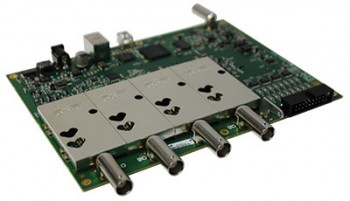

信号保真度和质量

PicoScope 3000E 系列具有低噪声、最小串扰和低谐波失真的特点。即使在高缩放级别下，高分辨率处理也能确保详细且准确的波形表示。为了确保精度、高精度和可重复性，所有采样数据的处理都以比原始 ADC 采样更高的分辨率进行，并且至少为 16 位。这意味着，当使用数学通道、插值、滤波或分辨率增强等功能时，您可以真正看到信号中揭示的额外细节。我们对产品的动态性能感到自豪，并发布了详细的规格。结果很简单：当您探测电路时，您可以信任屏幕上看到的波形。


低电平信号的高分辨率

凭借 8 至 14 位分辨率（分辨率增强）和 1 mV/div 输入灵敏度，PicoScope 3000E 可以以高缩放系数显示低电平信号。屏幕截图显示了注入 1 kHz 方波的 100 kHz 正弦波，以增强至 14 位分辨率进行查看。尽管纹波产生的信号大小是其大小的 50 倍，但 PicoScope 3000E 的高分辨率和深内存可让您放大以查看和测量每个细节。

PicoScope 3000E 系列不仅拥有比其他示波器更广泛的滤波器组（20 MHz、50 MHz、100 MHz、200 MHz），而且由于同时包含模拟和数字组件，因此更加有效。这意味着来自包括 ADC 在内的整个信号链的噪声都会被衰减。 例如，10 位模式和 20 MHz 滤波器的组合允许以低至 23 µV RMS 的噪声水平查看非常小的信号。

FFT频谱分析仪

集成 FFT 频谱分析仪提供详细的频域分析，非常适合识别噪声、串扰和信号失真。 PicoScope 中的频谱分析仪属于快速傅立叶变换 (FFT) 类型，与传统的扫频频谱分析仪不同，它可以显示单个非重复波形的频谱。凭借多达一百万个点和全面的测量工具，PicoScope 的频谱分析能力是首屈一指的。只需单击按钮，您就可以显示活动通道的频谱图，最大频率可达示波器的带宽。要关注特定频率范围，您可以直接设置分析仪频率轴的起始值和终止值。

您可以在同一数据的示波器视图旁边显示多个频谱视图。可以将一整套自动频域测量添加到显示屏中，包括 THD、THD+N、SNR、SINAD 和 IMD。您甚至可以结合使用 AWG 和频谱模式来执行扫频标量网络分析。


频谱与波形缓冲区配合使用，因此您可以捕获并倒带数千个频谱图，或者为什么不使用模板极限测试来自动扫描所有频谱图？频谱模板还可以与 PicoScope 操作配合使用，因此您可以让频谱持续运行，并选择将模板失败保存到磁盘，甚至发出声音警报。

FFT 频谱设置

全方位的设置使您可以控制频谱带的数量（FFT bin）、缩放比例（包括对数/对数）和显示模式（瞬时、平均或峰值保持）。一系列窗口函数允许您优化选择性、准确性或动态范围。
