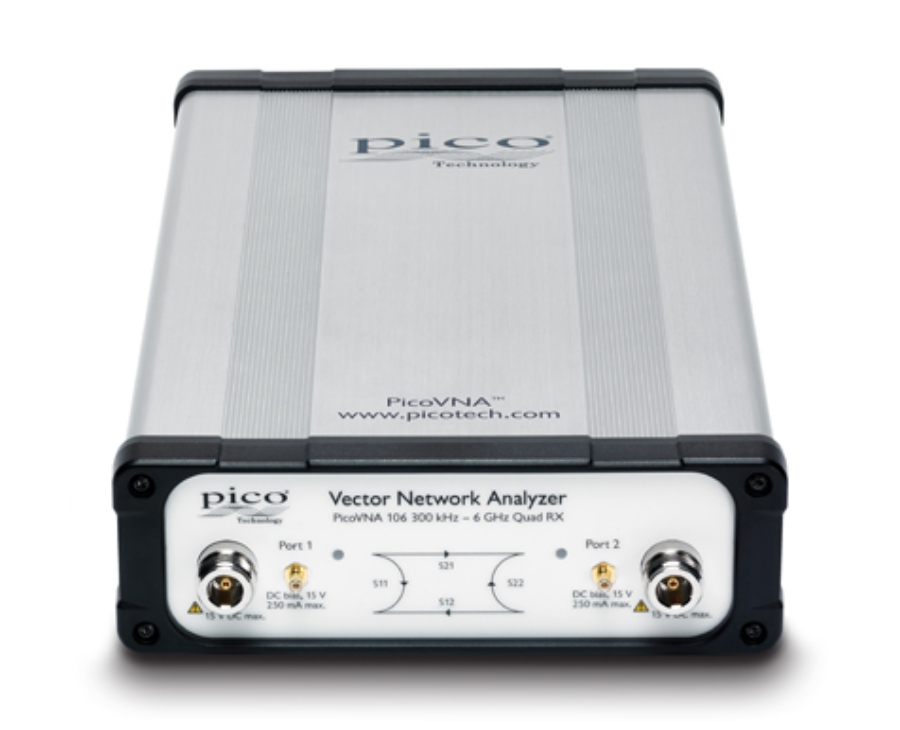

PicoVNA 106 微波测量仪器

高性能，便携性和低成本

·300 kHz至6 GHz操作

·每秒高速> 5000个双端口s参数

·'Quad RX'四接收器架构可实现最佳精度

·在10 Hz带宽下118 dB动态范围

·带宽为140 kHz时，0.005 dB RMS跟踪噪声

·紧凑的半机架，轻巧的包装

·通过Microsoft Windows界面通过USB进行PC控制

·参考平面偏移和去嵌入

·时域和端口阻抗转换

·表格和图形打印和保存格式，包括Touchstone

·P1dB，AM到PM和独立信号发生器实用程序

·完全可访问，引导8和12项校准过程

·6种校准模式，包括未知通过和连接DUT隔离

·校准和检查标准，并提供可靠测量数据

使矢量网络分析可访问

今天的微波测量仪器需要简单，准确，便携且价格合理。它们不再局限于专家，现在被科学家，教育工作者，测量员，检查员，工程师和技术人员用于无线电和千兆位数据应用。现在，Pico Technology已将其在微波采样示波器和时域传输和反射测量方面的专业知识应用于您的USB矢量网络分析仪。

PicoVNA 106是一款专业的USB控制，实验室级矢量网络仪器，具有性能，便携性和经济性。尽管体积小，成本低，但该仪器采用“Quad RX”四接收器架构，可消除内部转换开关的三接收器设计无法纠正的错误，延迟和脆弱性。

PicoVNA 106在140 kHz的最大工作带宽下提供118 dB的卓越动态范围和仅0.005 dB RMS跟踪噪声。它还可以在190μs内收集每个频率点的所有四个s参数; 换句话说，一个500点的2端口.s2p Touchstone文件，不到十分之一秒。成本非常低，PicoVNA 106甚至可以用作经济高效的高动态范围标量网络分析仪！它在教室，小型企业甚至是业余工作室都很实惠，但在微波专家的实验室中却能胜任。

矢量网络分析到处都是

凭借所有这些优势，PicoVNA 106非常适合现场服务，安装测试和课堂应用。其远程自动化接口将其用途扩展到以下应用：

·测试自动化或需要集成反射测量或传输测量核心的OEM，在：

·电子元件，组件和系统，以及接口/互连ATE（电缆，PCB和无线）

·材料，地质，生命科学和食品科学组织成像或穿透扫描和雷达应用

·制造，分销和服务中心行业的检验，测试，表征或校准

·制造，安装和故障终身的宽带电缆和线束测试

·天线匹配和调整
