Pico示波器提升测试效率之“测试1秒钟，设置1分钟”的困局如何破解

在示波器使用的工程实践中，经常会遇到“测试1秒钟，设置1分钟”的尴尬情况。比如测试信号的上升沿时间，我们需要在打开示波器后调整时基、量程、触发方式、阈值等设置用来显示出信号的被测部分，然后手动调整标尺到合适位置，得到被测信号上升时间的结果。以上流程中用来设置示波器的时间至少需要1分钟，甚至更长。而最重要的得到测量结果的部分可能只占用了几秒钟。这只是单通道的测试，如果我们需要8个通道测试，那么就需要8倍的设置时间。如果需要每天重复测试呢？那么这些重复的设置工作累积起来占用的时间就非常可观了。

01

解决办法：

如果重复的工作，可以被抽象、被记录，那么自然就有办法被再次使用。

基于这个思路，Pico提供了一种提高效率的方法：保存示波器设置（.Setting）。即可以将示波器当前的设置状态S保存成一个文件，下次测试时，直接调用这个设置文件即可将示波器设置成状态S，而无需手动一步步设置。

02

操作演示：

我们以测量频率为1KHz、振幅为1V的方波信号的“上升时间”为例，演示PicoScope7示波器设置的保存与调用。

1) 连接好Pico示波器硬件，打开软件PicoScope7，此时示波器运行的是默认设置，故需要调整相关采集设置。

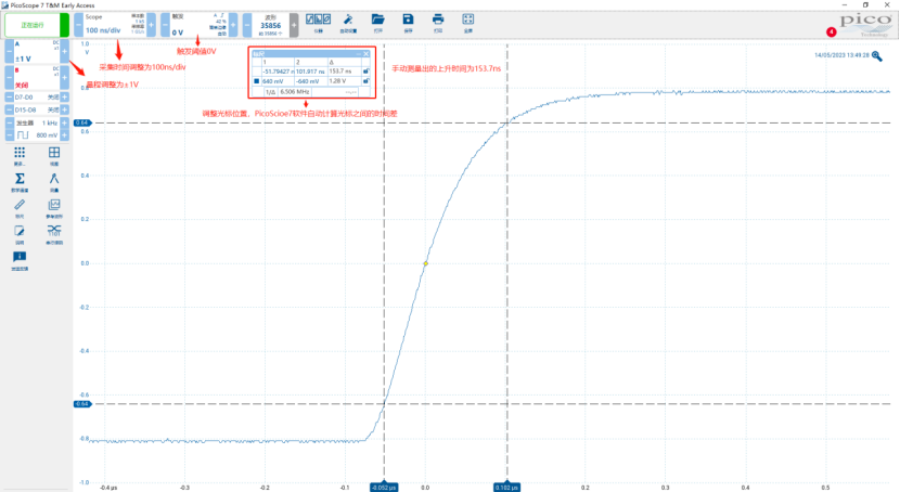

2) 调整设置后，使用标尺手动测量信号的上升沿时间，测得结果：上升沿时间为153.7ns

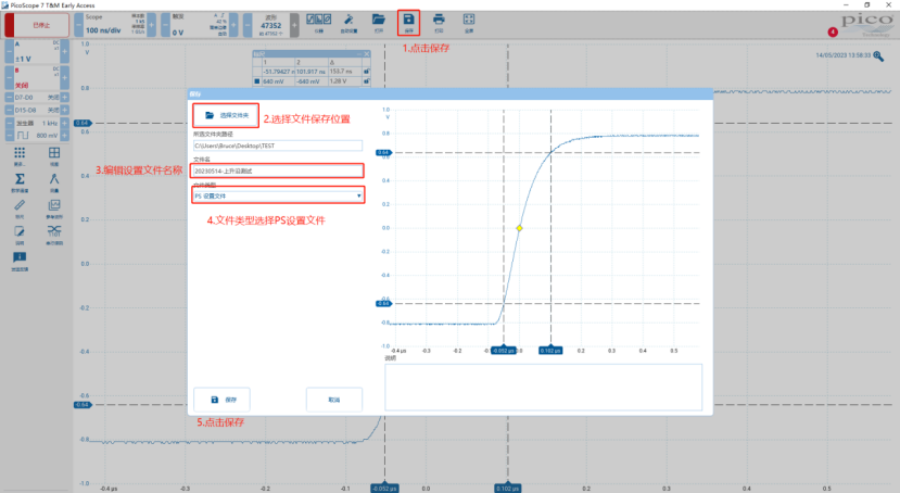

3) 保存示波器当前的设置为独立文件

至此，我们就可以再次调用这个设置文件了。重启示波器，打开文件，加载已保存好的设置文件，即可直接测试信号的上升沿时间。

a）加载设置文件

b）查看测试结果，上升时间测量值为153.7ns

03

结论

通过保存示波器参数设置，然后在使用时直接加载进示波器的方式，可快速地进行信号的测试，大幅减少设置示波器的时间，提高测试效率，让我们的工程师有更多时间用在被测信号本身上。 此方法可以广泛用在任何需要重复调整示波器设置的测试场景中，比如产品出场检测、三相电的功率测试、汽车维修、汽车控制器测试等。
