R1DB/R2DB 便携式数据采集系统

R1DB/R2DB 便携式数据采集是一台系统结构紧凑的便携式数据采集系统，内置数据记录仪、高性能数据处理计算机、多点触摸显示器和可插拔电池以实现极大的便携性。

主要功能：

SIRIUS 技术

R1DB/R2DB 是基于 SIRIUS 数采技术 构建的一体式数据采集系统 。既可选用 DualCoreADC® 技术、160 dB 动态范围、200 kHz 采样率的模块，也可使用 1 MHz 采样率的高速模块，甚至可以同时使用上述 2 种模块。

R2DB机箱可容纳 2 块 SIRIUS 数采板卡，可实现 32个模拟输入通道、16个计数器/编码器通道、48个数字通道和2个高速CAN总线端口。 R1DB可以容纳 1 块 SIRIUS 数采板卡，通道数量也是 R2DB 的一半。 通过使用不同的放大器几乎可以连接所有信号和传感器。

高性能计算机

R1DB / R2DB 集成了高性能的 SBOX 计算机，标配 Intel Core i3 处理器，可选配升级至 Intel Core i7。搭配 8 GB 内存和高速固态硬盘，性能满足严苛的实时数据处理要求。

R1DB / R2DB SBOX 计算机配备了以下连接和扩展接口：

• 网口： 2x 千兆网口，1x 无线网口。

• USB 3.0: 4x USB 3.0 接口，用于连接数据采集设备如 SIRIUS、DEWE-43A 及周边外设如鼠标、键盘、移动硬盘等。

• EtherCAT 主站接口：用于连接我们的 EtherCAT 总线的数据采集设备，如 KRYPTON 或 SIRIUS。

• HDMI 视频接口：用于连接显示器。

• GPS 接收器：可选配集成 10 Hz 或 100 Hz GPS 接收器及独立的 GPS 车速显示器。

高亮、高分辨率屏幕

R1DB 和 R2DB 数据采集系统集成了高分辨率 (WXGA)、高亮度的12.1英寸多点触摸显示屏。

高质量的显示屏即使在恶劣的工况下也能为您的精细的显示效果、很宽的可视角度及足够的可见性。

标配的 Dewesoft X3 软件对触控进行了优化，软件设置和显示控件的操作可轻松通过手势和多点触控屏幕完成。

R1DB 内置 96 Wh 锂电池，而 R2DB 内置 192 Wh 锂电池，以实现极大程度的便携性。

电池支持热插拔，这意味着可以在测量期间直接更换电池，无需停止测试并关闭系统。

EtherCAT 扩展

R1DB / R2DB 数据采集系统配备了 EtherCAT 主站端口，可连接我们的基于 EtherCAT 总线的任何设备如 SIRIUS 和/或KRYPTON，进行分布式测量和通道扩展。

EtherCAT端口与内置的硬件同步器连接，能够将所有连接的EtherCAT 总线数采模块通道与 R1DB / R2DB 上的数采模块通道进行同步。EtherCAT 总线设备只需一根电缆就能以菊花链方式连接设备，单根电缆即可实现数据传输、同步和供电功能。

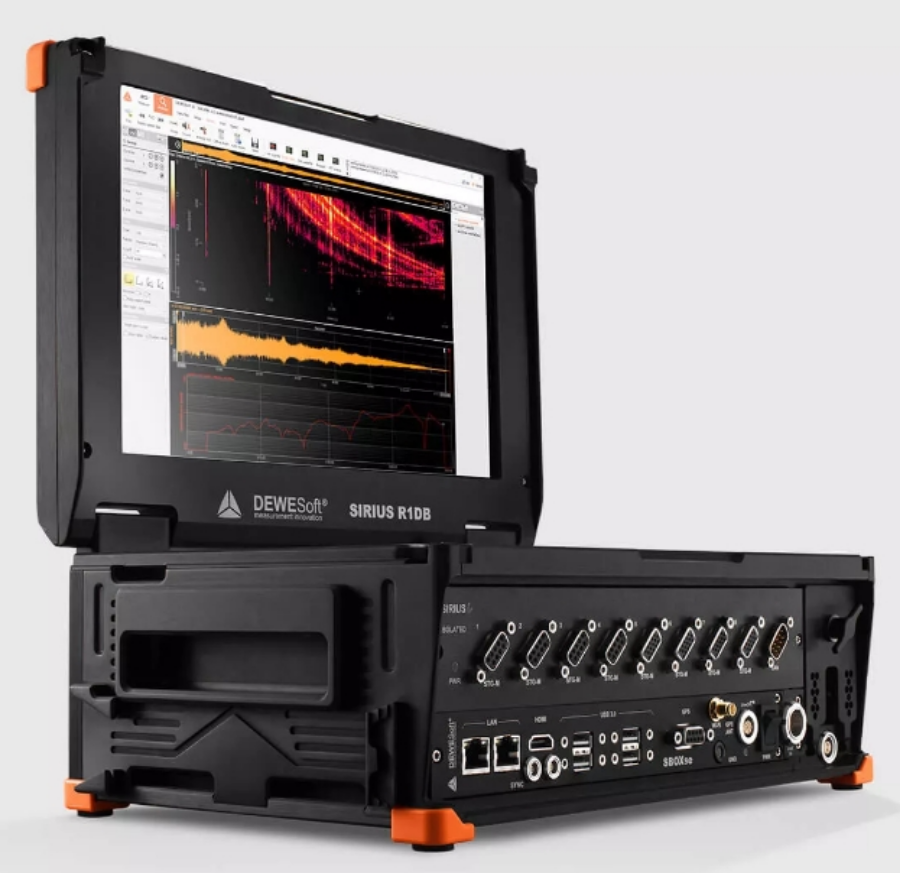

R1DB
便携式数据采集系统

R1DB 是 R2DB 数据采集系统的微缩版本。它们具有同款的多点触摸 LED 屏幕、高性能计算机、支持热插拔电池以及固态硬盘，均实现了很高的便携性。

R1DB可以容纳一块 SIRIUS 板卡。支持多达 16 个模拟输入，8 个计数器/编码器输入，24 个数字输入和 1 个高速CAN输入。

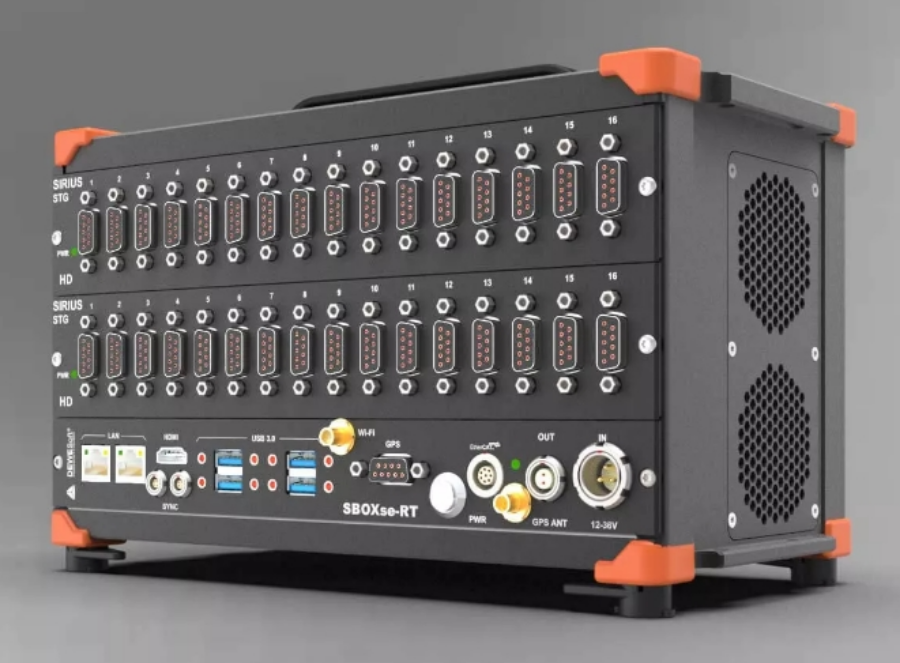

R2

数据采集系统

R2是R2 DB DAQ系统的“精简”版本。它提供相同的2个插槽，用于安装最多两个SIRIUS DAQ切片。与 R2DB不同，R2没有LCD触摸屏显示器，也没有内置锂电池。R2 DAQ系统内置高性能SBOX处理计算机，具有英特尔酷睿i3计算机(可选酷睿i7)、8GBRAM (可升级到32 GB)和内部500 GB SSD驱动器(可选1TB)。

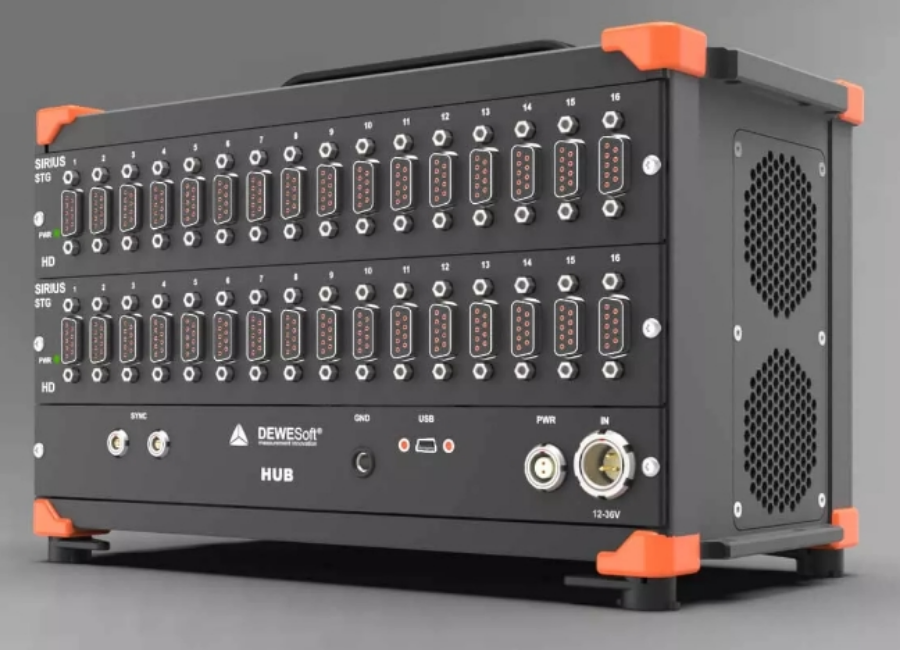

R2-HUB

数据采集系统

如果您喜欢将R2数据采集系统连接到您现有的PC设置，我们提供了一个R2-HUB数据采集系统，而不是内置的SBOX电脑包括USB集线器。R2-HUB DAQ系统可通过附带的USB2.0电缆连接到任何带USB端口的外部PC，用于存储、可视化和分析来自R2系统的数据。

R2-HUB数据采集系统还包括一些额外的扩展端口，如USB和两个同步端口，这使得R2-HUB数据采集系统可以很容易地通过额外的数据采集设备(如SIRIUS模块化数据采集片)进行扩展。

DualCoreADC® 放大器

200 kS / s 采样率、高动态双 24 位 AD、可达 160 dB 动态范围。 SIRIUS  DualCoreADC 系列模块支持配置以下类型的前端放大器：

• UNI：适用于所有应变类型、IEPE 传感器和高输入范围的全能通用放大器。 提供 DSUB9 和 LEMO L2B10f 连接器。 与 DSI 适配器兼容。

• STG: 通用、灵活的前端放大器，支持应变和其他传感器，接头形式支持 DSUB9, LEMO L1B7f, L2B7f 和L2B10f。可连接 DSI 适配器。

• STGM: 适用于应变测量的通用型放大器，具有很高的性价比。接头形式为 DSUB9 。可连接 DSI 适配器。

• ACC: 动态范围很高的 IEPE/电压放大器，可用于连接加速度计和麦克风。接头形式为 BNC。

• CHG: 动态范围很高的电荷/IEPE/电压放大器，可用于连接加速度计和麦克风。接头形式为 BNC。

• HV: 适用于电力应用、满足 CATII、CATIII标准的 ±1200V 电压测量放大器。香蕉接头。

• LV: 适用于连接电流传感器和其他传感器的多功能 ±200V 通用电压放大器。 接头形式支持 DSUB9 和香蕉接头。可连接 DSI 适配器。

• MIC200：用于 200V 极化麦克风的隔离电压放大器。 提供 L2B7f LEMO 连接器。

高密度放大器

200 kS / s 采样率、单 24 位 AD、16个输入通道。SIRIUS 高密度系列模块性价比更高，支持配置以下类型的前端放大器：

• 16xSTGS: 通用型应变前端放大器，可连接 DSI 适配器。接头形式为 DSUB9 或 LEMO L1B10f。

• 16xACC: IEPE/电压信号前端放大器，可用于连接加速度计和麦克风。

• 16xLV DSUB: 适用于连接多种传感器的通用型电压放大器，可连接 DSI 适配器。接头形式为 DSUB9 或 BNC 。

高速放大器

1 MS / s 采样率、16位 AD 的高速系列 SIRIUS 模块，支持配置以下类型的前端放大器：

• STG: 通用型前端放大器，支持应变和其他传感器，接头形式为 DSUB9 。可连接 DSI 适配器。

• ACC: IEPE/电压信号前端放大器，可用于连接加速度计和麦克风。接头形式为 BNC。

• CHG: 电荷/IEPE/电压信号前端放大器，主要用于连接测量冲击信号及燃烧分析的压力传感器。接头形式为 BNC。

• HV: 满足 CATII、CATIII标准的 ±1600V 电压测量放大器，适用于电动车及变频器的高速电力测试。香蕉接头。

• LV: 适用于连接电流传感器和其他传感器的多功能 ±100V 通用电压放大器，适用于电动车及变频器的高速电力测试。接头形式支持 DSUB9 和香蕉接头。可连接 DSI 适配器。

GPS/GNSS 和 RTK 定位

R1DB/R2DB 设备集成的 SBOX 计算机可选配 10 Hz 或 100 Hz GPS 接收器，支持载波相位差分技术（RTK），可用于高精度的（可达 1cm）基于位置的测试和测量应用。

配合 GPS 硬件和 RTK 授权，R1DB/R2DB 系统就成为功能强大的汽车数据记录仪，可用于基于位置的高级测试和测量应用，例如通过噪声、车辆动力学、制动测试、路谱、ADAS等。

对于位置测试的更多信息，您也可以参考 GPS 和 IMU 设备 和 GPS PRO training 教程。

免费提供数据采集软件

所有 Dewesoft 数据采集系统均免费提供屡获殊荣的 DewesoftX 专业版 数据采集软件。DewesoftX 是世面上先进且易于使用的数据采集和信号处理软件。 DewesoftX 的灵活性和不断增加的信号处理功能将帮助您解决所有测试和测量需求。与其他 DAQ 系统相比，我们的DAQ 软件为您提供了许多优势。即插即用，硬件自动检测，智能 TEDS 传感器，高级存储、实时显示以及强大的数学库等功能将把测量和分析功能不断提升到新的水平。

即插即用

连接数据采集系统和传感器不可能更快或更容易。 DewesoftX 软件 DewesoftX 软件 将自动检测连接的数据采集系统和配备的 TEDS 传感器，并进行设备和通道设置。所支持的功能如下：

• 硬件自动检测

• 智能传感器

• 传感器数据库

• 高级 TEDS 支持

• 自动单位转换

• 实时信号预览

• 存储设置文件

将使您可以在几秒钟内进行测量。花费更少的时间配置数据采集系统，提高生产率。时间就是金钱！

测量和储存

强大的存储功能以及超过 500 MB/s 的持续流盘速率意味着用户可以始终以全速存储数据，而无需担心丢失测试数据，导致测量出现问题。DewesoftX 软件功能如下：

• 实时数据采集

• 同步采集模拟、计数器、视频、GPS、CAN总线和其他时间源数据

• 高级触发和报警功能

• 单文件或多文件存储

• 远程和分布式网络存储

• 自动时序控制测试

即使用于存储了几十 GB 的数据，我们创新的数据文件格式也可以确保数据能够快速打开，用于数据分析。

分析和发布

从 NVH 到 功率分析 等多种不同的应用，用户无需使用多种复杂的软件解决方案来实现记录、存储、分析和数据可视化等一系列功能。DewesoftX 软件 提供了多合一的功能，在一个软件中即可实现多种高级数据分析、图表数据展示和报表生成功能：

• 在线和离线数学运算功能

• 灵活的实时视觉显示

• 支持同步视频

• PDF报告工具

• 数据导出为多种标准文件格式

• 无限制的免费许可证，可查看和分析存储的数据文件

DewesoftX 以测试工程师的思维方式进行设计，并在一个软件包中提供了完整的解决方案，使您乐在其中。
