KRYPTON 坚固型IP67 ETHERCAT总线数据采集模块

• 分布式数据采集系统：KRYPTON DAQ模块设计用于分布式测量，这样可以在更接近传感器的位置进行数据采集。与传统的DAQ系统相比，这带来了许多优势。 KRYPTON模块可支持单个输入通道。

• EtherCAT 数据采集系统:  KRYPTON模块通过总线速度为100Mb的 EtherCAT协议 使用单根电缆连接就可以以进行数据传输，数据同步和电源供电。

• 模块间距离可达100m：KRYPTON单元可分布在广阔区域，数据采集系统节点之间距离可达100米。

• 防护等级IP67：所有KRYPTON模块均具有IP67防护等级，可在极端天气和恶劣环境下进行测试。

• 1、3、4、8和16通道模块：KRYPTON 数据采集系统模块具有各种配置，从微小的单通道模块到更大的16通道模块。仪器可以向下分配到单个通道。

• 高达20 kHz/通道的采样率：多通道KRYPTON DAQ模块可以实现高达20 kS /秒的采样率，而KRYPTON ONE单通道则可以高达40 kS /秒。

• 通用模拟量输入：提供通用模拟输入，以及配合使用DSI适配器可以接收电压和全桥/半桥/1/4桥信号以及IEPE、电荷、热电偶、RTD、电流、电阻和LVDT信号。

• 终身免费升级的软件：易于使用，但功能非常强大，其中包括屡获殊荣的DEWESoftX软件。该软件提供终生免费升级，并且没有隐藏成本，为您带来直观的配置，智能传感器，高级存储和分析功能。

EtherCAT分布式数据采集

KRYPTON数据采集系统正在使用基于EtherCAT协议技术的100 Mbit数据链路。快速数据总线允许将许多KRYPTON单元以菊花链形式链接到单个测量链中。在链的末端，RJ45电缆用于插入PC计算机的以太网端口或更坚固的特殊8针LEMO连接器，以连接到功能强大的强大计算机，例如：KRYPTON CPU, SBOX, R2DB, R4 or R8.

EtherCAT带来了另一个巨大的优势-零配置。 KRYPTON设备不需要任何复杂的IP设置。只需将它们连接到PC上，Dewesoft X软件将自动识别并设置设备。

数据传输，电源供电和同步信号仅需一根电缆，可达100m（300英尺）的距离内连接模块和放大器。

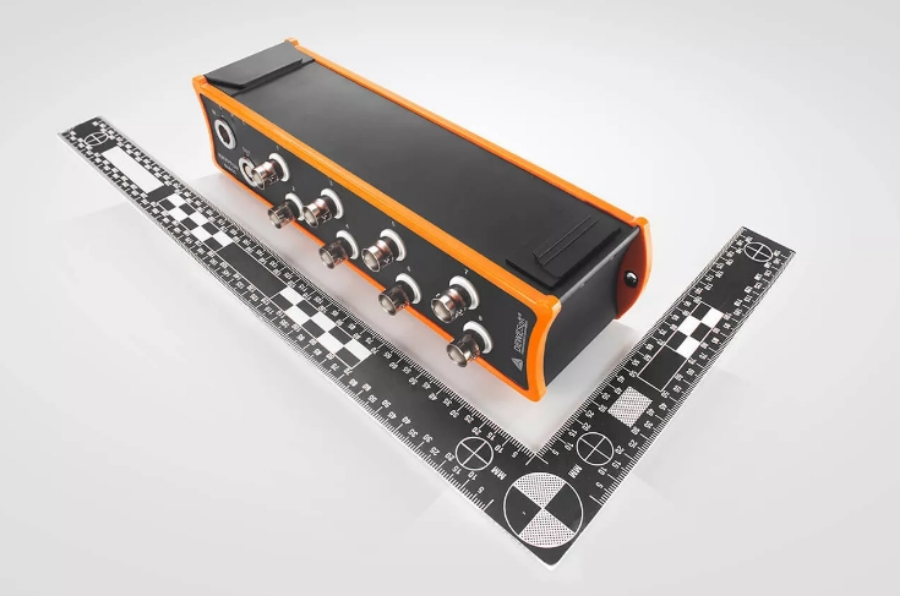

小巧灵活的数据采集

KRYPTON数据采集模块设计小巧，坚固且模块化，特别适合在任何环境下进行现场测量。 KRYPTON模块的小尺寸使其可以完美地安装在狭窄的地方，并且可以放置在传感器附近。

传统的数据采集系统需要许多输入通道的大箱子，这意味着需要长时间且昂贵的传感器电缆才能执行数据采集。

KRYPTON采用与上相反的方法。我们保留了与其他Dewesoft数据采集系统相同的优势，如即插即用和传感器自动检测），但借助KRYPTON，我们使数据采集系统更接近数据的原点-靠近传感器。这大大降低了传感器布线的成本，接线错误的机会，并大大提高了信号质量。

坚固耐用的数据采集

KRYPTON DAQ模块非常坚固。我们用铝砖加工每个零件，并安装工业级电子设备。然后用导热和电绝缘的橡胶密封单元。之后，我们在KRYPTON机箱周围增加了橡胶缓冲，以进一步保护设备免受冲击。结果是达到IP67的防护等级。装置防水，防震，并能承受高达100G的冲击。

RYPTON可以在极端恶劣的环境下工作，额定工作温度范围为-40°C至+ 85°C。

我们实验室进行了大量的严密测试，可确保设备在极端条件下的无忧测试。

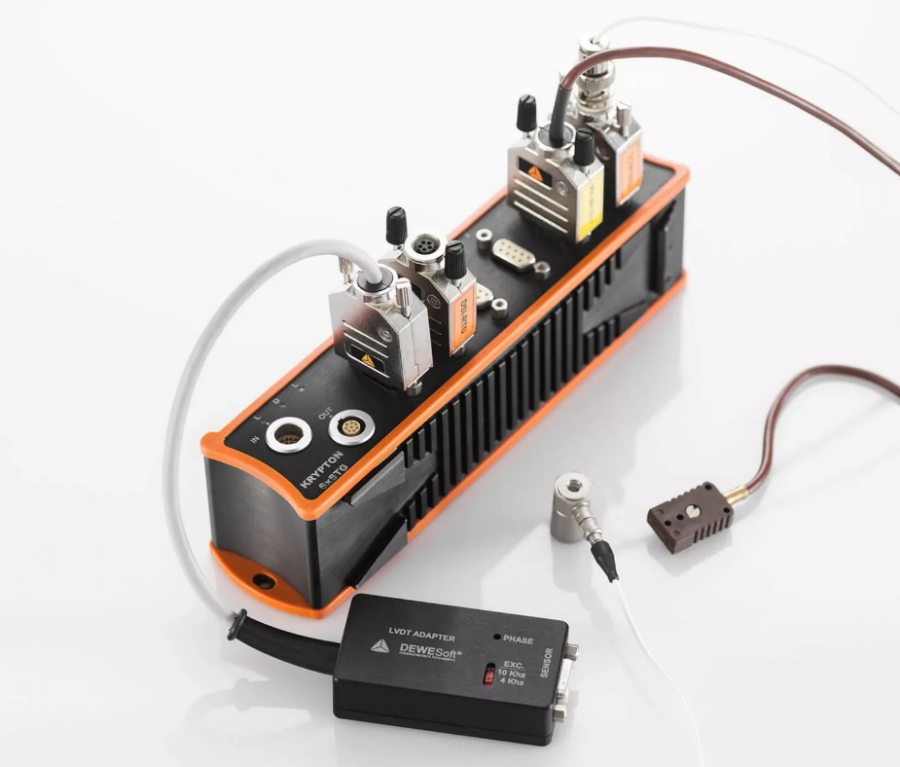

高端信号调理

KRYPTON不仅小巧耐用，而且具有用于精确信号测量的高质量模拟放大器。几乎所有传感器都可以使用一系列不同的模块：

• STG：通用差分或单端电压输入以及全桥/半桥/1/4桥输入。提供1、3和6路通道配置。与DSI适配器兼容。

• TH/TH-HS： TH / TH-HS：通用隔离热电偶输入模块。 接受所有热电偶类型。 提供 8 通道和 16 通道，可选择高速配置和作为高压单通道

• RTD：通用差分 PTx 溫度、電阻和電壓輸入模塊。 提供 8 通道配置

• LV：隔离型电压输入模块。提供1、4和8路通道配置。

• LA：隔离型低电流测量模块。提供8路通道配置。

• ACC：IEPE加速度计和麦克风输入单元为1、4和8路通道配置

• DI / DO： 数字量I / O模块。可用于 4xDI, 4xDO, 16xDI, 16xDO 或 8xDI/8xDO 通道配置 .

• AO： 单通道模拟输出配置

• CNT：1 和 4 通道 SUPERCOUNTER® 模块。

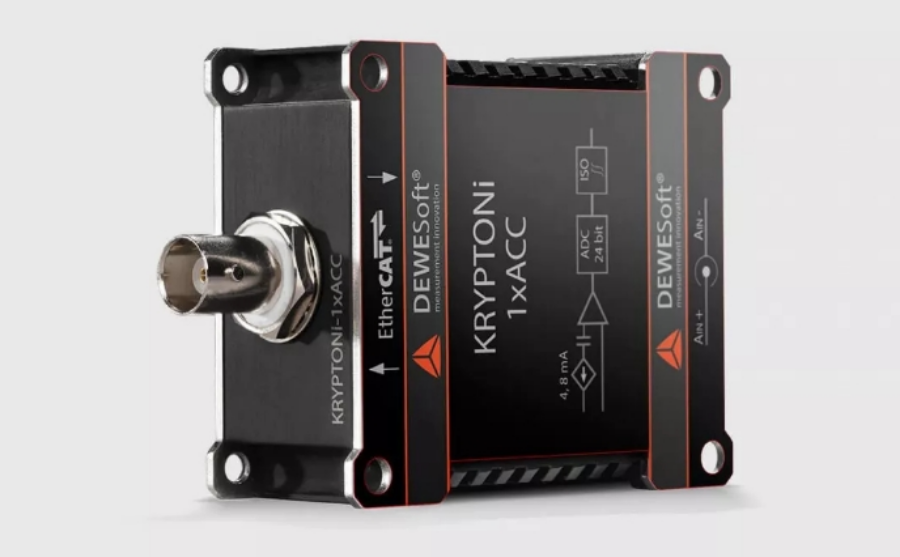

KRYPTON ONE单通道数据采集

KRYPTON ONE是KRYPTON系列产品线中坚固型DAQ模块。 KRYPTON ONE是小型的IP67数据采集系统模块。袖珍尺寸允许将模块安装在紧靠传感器的紧紧位置。单元是高度可分配的，并通过单根电缆连接以实现电源供电，数据传输和时钟同步。

KRYPTON ONE 数据采集模块与KRYPTON、 SIRIUS 以及其他Dewesoft 数据采集系统彼此完全兼容。

KRYPTON ONE模块

可用的KRYPTON ONE模块

• ACC： 隔离型IEPE和电压输入

• STG： 隔离型通用电压和应变计输入

• LV： 隔离型通用电压输入

• DI： 数字输入

• DO： 数字输出

• AO： 模拟量输出

• CNT： 计数器/编码器/数字输入

• CAN：CAN总线输入

• HV： 高达±1000V的隔离型高压输入

• TH-HV： 热电偶输入，用于高压电势

KRYPTON ONE模块的主要特性

• 高速的KRYPTON：单通道架构允许40kS/s采样率。

• 隔离：所有模拟KRYPTON one模块都完全隔离。

• 电流输入：1路STG调理包括用于两个电流输入范围（20 mA，2 mA）的内部分流器。

• 大电流驱动器：4路DO模块能够支持2A电流以驱动高负载设备。

• 易于堆叠：可以将模块堆叠在一起，并使用M4内六角螺钉拧紧。

数据采集系统同步

KRYPTON数据采集硬件能够采集不同信号，例如电压，电桥，IEPE，热电偶，数字信号等。使用随附的Dewesoft X3软件，您可以轻松地从其他接口（如GPS，Flexray，以太网，串行，PCM遥测等）获取数据。

即使每个数据源可以具有不同的采样率（每个通道都可以选择软件），所有数据始终可以完美地同步到微秒的精度。 KRYPTON模块之间的同步通过与电源和数据相同的电缆进行。

KRYPTON数据采集系统模块也可以与我们的高速USB数据采集系统设备（如 SIRIUS, MINITAURs 或 DEWE-43A）组合并同步使用。为此，我们有一个名为EtherCAT Sync Junction的小型附件。此附件将提供用于同步的时钟源、也可以连接和使用外部定时源，如GPS或IRIG。

与第三方实时EtherCAT主站配合使用

整个KRYPTON产品线可与任何第三方实时EtherCAT主站一起使用，以进行实时数据采集和控制应用

由于KRYPTON提供了完美的信号调理功能，并提供了非常坚固的分布式设备，因此它是一款完美的设备，可用于大多数苛刻的实时测试和控制应用中。

有关如何将 KRYPTON 与实时控制器集成的更多详细信息，请参阅文章将数据采集与实时控制系统相结合。

免费提供数据采集软件

所有 Dewesoft 数据采集系统均免费提供屡获殊荣的 DewesoftX 专业版 数据采集软件。DewesoftX 是世面上先进且易于使用的数据采集和信号处理软件。 DewesoftX 的灵活性和不断增加的信号处理功能将帮助您解决所有测试和测量需求。与其他 DAQ 系统相比，我们的DAQ 软件为您提供了许多优势。即插即用，硬件自动检测，智能 TEDS 传感器，高级存储、实时显示以及强大的数学库等功能将把测量和分析功能不断提升到新的水平。

即插即用

连接数据采集系统和传感器不可能更快或更容易。 DewesoftX 软件 DewesoftX 软件 将自动检测连接的数据采集系统和配备的 TEDS 传感器，并进行设备和通道设置。所支持的功能如下：

• 硬件自动检测

• 智能传感器

• 传感器数据库

• 高级 TEDS 支持

• 自动单位转换

• 实时信号预览

• 存储设置文件

将使您可以在几秒钟内进行测量。花费更少的时间配置数据采集系统，提高生产率。时间就是金钱！

测量和储存

强大的存储功能以及超过 500 MB/s 的持续流盘速率意味着用户可以始终以全速存储数据，而无需担心丢失测试数据，导致测量出现问题。DewesoftX 软件功能如下：

• 实时数据采集

• 同步采集模拟、计数器、视频、GPS、CAN总线和其他时间源数据

• 高级触发和报警功能

• 单文件或多文件存储

• 远程和分布式网络存储

• 自动时序控制测试

即使用于存储了几十 GB 的数据，我们创新的数据文件格式也可以确保数据能够快速打开，用于数据分析。

分析和发布

从 NVH 到 功率分析 等多种不同的应用，用户无需使用多种复杂的软件解决方案来实现记录、存储、分析和数据可视化等一系列功能。DewesoftX 软件 提供了多合一的功能，在一个软件中即可实现多种高级数据分析、图表数据展示和报表生成功能：

• 在线和离线数学运算功能

• 灵活的实时视觉显示

• 支持同步视频

• PDF报告工具

• 数据导出为多种标准文件格式

• 无限制的免费许可证，可查看和分析存储的数据文件

DewesoftX 以测试工程师的思维方式进行设计，并在一个软件包中提供了完整的解决方案，使您乐在其中。
