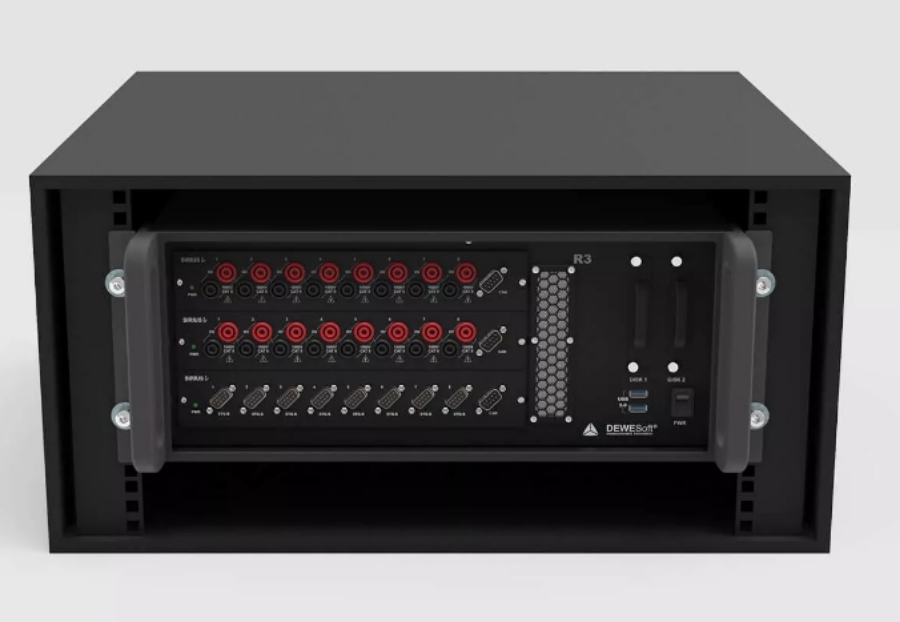

R3 - 19'' 机架安装数采系统

R3 - 19'' 机架安装数采系统是一台基于标准计算机机箱的机架安装数采系统，可插入 3 块 SIRIUS 数据采集板卡。计算机及附件维修升级更加便宜和方便。

主要功能：

SIRIUS 数据采集技术

R3 是基于 SIRIUS 数采技术 构建的一体式数据采集系统 。既可选用 DualCoreADC® 技术、160 dB 动态范围、200 kHz 采样率的模块，也可使用 1 MHz 采样率的高速模块，甚至可以同时使用上述 2 种模块。

R3 机箱可容纳 3 块 SIRIUS 数采板卡，可实现 48 个模拟输入通道、24 个计数器/编码器通道、72 个数字通道和 3个高速CAN总线端口。通过使用不同的放大器几乎可以连接所有信号和传感器。

升级方便，价格低廉

R3 数据采集系统使用标准机箱和主板，用户可以方便的对计算机部分进行 DIY 升级。

CPU、内存、显卡、硬盘都可以更换或升级，甚至 SIRIUS 数采板卡也可以插拔更换。

19'' 机架安装

R3 可轻松安装到 19 寸机柜中。铝合金机箱配备了把手，侧边可通过螺孔或侧边滑轨进行固定，方便操作。

DualCoreADC® 放大器

200 kS / s 采样率、高动态双 24 位 AD、可达 160 dB 动态范围。 SIRIUS  DualCoreADC 系列模块支持配置以下类型的前端放大器：

• UNI：适用于所有应变类型、IEPE 传感器和高输入范围的全能通用放大器。 提供 DSUB9 和 LEMO L2B10f 连接器。 与 DSI 适配器兼容。

• STG: 通用、灵活的前端放大器，支持应变和其他传感器，接头形式支持 DSUB9, LEMO L1B7f, L2B7f 和L2B10f。可连接 DSI 适配器。

• STGM: 适用于应变测量的通用型放大器，具有很高的性价比。接头形式为 DSUB9 。可连接 DSI 适配器。

• ACC: 动态范围很高的 IEPE/电压放大器，可用于连接加速度计和麦克风。接头形式为 BNC。

• CHG: 动态范围很高的电荷/IEPE/电压放大器，可用于连接加速度计和麦克风。接头形式为 BNC。

• HV: 适用于电力应用、满足 CATII、CATIII标准的 ±1200V 电压测量放大器。香蕉接头。

• LV: 适用于连接电流传感器和其他传感器的多功能 ±200V 通用电压放大器。 接头形式支持 DSUB9 和香蕉接头。可连接 DSI 适配器。

• MIC200：用于 200V 极化麦克风的隔离电压放大器。 提供 L2B7f LEMO 连接器。

高密度放大器

200 kS / s 采样率、单 24 位 AD、16个输入通道。SIRIUS 高密度系列模块性价比更高，支持配置以下类型的前端放大器：

• 16xSTGS: 通用型应变前端放大器，可连接 DSI 适配器。接头形式为 DSUB9 或 LEMO L1B10f。

• 16xACC: IEPE/电压信号前端放大器，可用于连接加速度计和麦克风。

• 16xLV DSUB: 适用于连接多种传感器的通用型电压放大器，可连接 DSI 适配器。接头形式为 DSUB9 或 BNC 。

高速放大器

1 MS / s 采样率、16位 AD 的高速系列 SIRIUS 模块，支持配置以下类型的前端放大器：

• STG: 通用型前端放大器，支持应变和其他传感器，接头形式为 DSUB9 。可连接 DSI 适配器。

• ACC: IEPE/电压信号前端放大器，可用于连接加速度计和麦克风。接头形式为 BNC。

• CHG: 电荷/IEPE/电压信号前端放大器，主要用于连接测量冲击信号及燃烧分析的压力传感器。接头形式为 BNC。

• HV: 满足 CATII、CATIII标准的 ±1600V 电压测量放大器，适用于电动车及变频器的高速电力测试。香蕉接头。

• LV: 适用于连接电流传感器和其他传感器的多功能 ±100V 通用电压放大器，适用于电动车及变频器的高速电力测试。接头形式支持 DSUB9 和香蕉接头。可连接 DSI 适配器。

免费提供数据采集软件

所有 Dewesoft 数据采集系统均免费提供屡获殊荣的 DewesoftX 专业版 数据采集软件。DewesoftX 是世面上先进且易于使用的数据采集和信号处理软件。 DewesoftX 的灵活性和不断增加的信号处理功能将帮助您解决所有测试和测量需求。与其他 DAQ 系统相比，我们的DAQ 软件为您提供了许多优势。即插即用，硬件自动检测，智能 TEDS 传感器，高级存储、实时显示以及强大的数学库等功能将把测量和分析功能不断提升到新的水平。

即插即用

连接数据采集系统和传感器不可能更快或更容易。 DewesoftX 软件 DewesoftX 软件 将自动检测连接的数据采集系统和配备的 TEDS 传感器，并进行设备和通道设置。所支持的功能如下：

• 硬件自动检测

• 智能传感器

• 传感器数据库

• 高级 TEDS 支持

• 自动单位转换

• 实时信号预览

• 存储设置文件

将使您可以在几秒钟内进行测量。花费更少的时间配置数据采集系统，提高生产率。时间就是金钱！

测量和储存

强大的存储功能以及超过 500 MB/s 的持续流盘速率意味着用户可以始终以全速存储数据，而无需担心丢失测试数据，导致测量出现问题。DewesoftX 软件功能如下：

• 实时数据采集

• 同步采集模拟、计数器、视频、GPS、CAN总线和其他时间源数据

• 高级触发和报警功能

• 单文件或多文件存储

• 远程和分布式网络存储

• 自动时序控制测试

即使用于存储了几十 GB 的数据，我们创新的数据文件格式也可以确保数据能够快速打开，用于数据分析。

分析和发布

从 NVH 到 功率分析 等多种不同的应用，用户无需使用多种复杂的软件解决方案来实现记录、存储、分析和数据可视化等一系列功能。DewesoftX 软件 提供了多合一的功能，在一个软件中即可实现多种高级数据分析、图表数据展示和报表生成功能：

• 在线和离线数学运算功能

• 灵活的实时视觉显示

• 支持同步视频

• PDF报告工具

• 数据导出为多种标准文件格式

• 无限制的免费许可证，可查看和分析存储的数据文件

DewesoftX 以测试工程师的思维方式进行设计，并在一个软件包中提供了完整的解决方案，使您乐在其中。
