IOLITE LX - 嵌入式数据采集系统

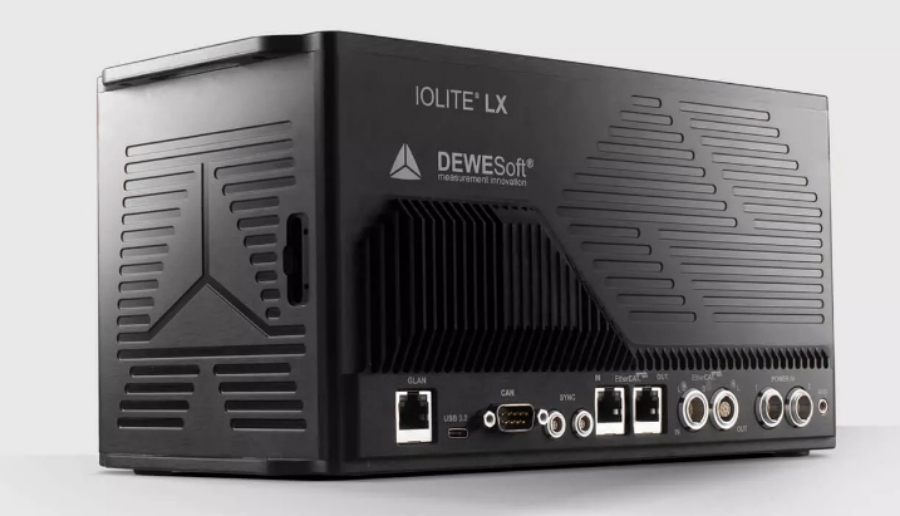

IOLITE LX - 嵌入式数据采集系统是一款基于Linux的开放式架构的低功耗ARM处理器的嵌入式数据采集系统。IOLITE LX可以同时作为独立的数据记录器、实时控制系统和信号调理前端。

详细介绍

主要特点

嵌入式处理器：内置Linux操作系统和DewesoftRT系统的双核1.5 GHz的ARM处理器非常适合嵌入式应用，如数据记录、云数据采集和实时控制。
数据存储：32 GB 内部存储空间可扩展至 1 TB SD 卡或 USB Type-C 外部 HDD 或 SSD，可用于存储大量数据。
低功耗：功能强大，但可为以非常低的功耗工作，使其成为任何测量应用的理想选择。
高端信号调理：IOLITE LX提供与 IOLITE数据采集和实时控制系统相同的高端信号调理模块。放大器可用于电压、电流、电阻、应变计、电桥、数字计数器、RTD、热电偶。
冗余电源：冗余电源可以在可用电源之间无缝切换，即使在苛刻的测试应用中也可提供不间断的供电。
外部主模式：可以将EtherCAT®主总线切换为外部模式，而不是由Dewesoft RT内部使用，从而可以像常规IOLITE系统一样使用IOLITE LX，以对运行DewesoftX DAQ软件的计算机进行全速数据采集。
次EtherCAT总线：次EtherCAT总线可并行使用，可以将实时数据提供给任何第三方控制系统。
良好的兼容性：标准数据接口可用于将数据传输到多种标准数据接口实时控制器，如云服务器，工业4.0客户端，例如EtherCAT®，OPC UA，XCP和CAN。
包含免费终身升级的软件：随附屡获殊荣、易于使用、功能非常强大的DewesoftX数据采集软件。该软件提供终生免费升级，并且没有隐藏成本，为您带来直观的配置，智能传感器，高级存储和分析功能。

低功耗ARM处理器和Linux操作系统的嵌入式数据采集系统

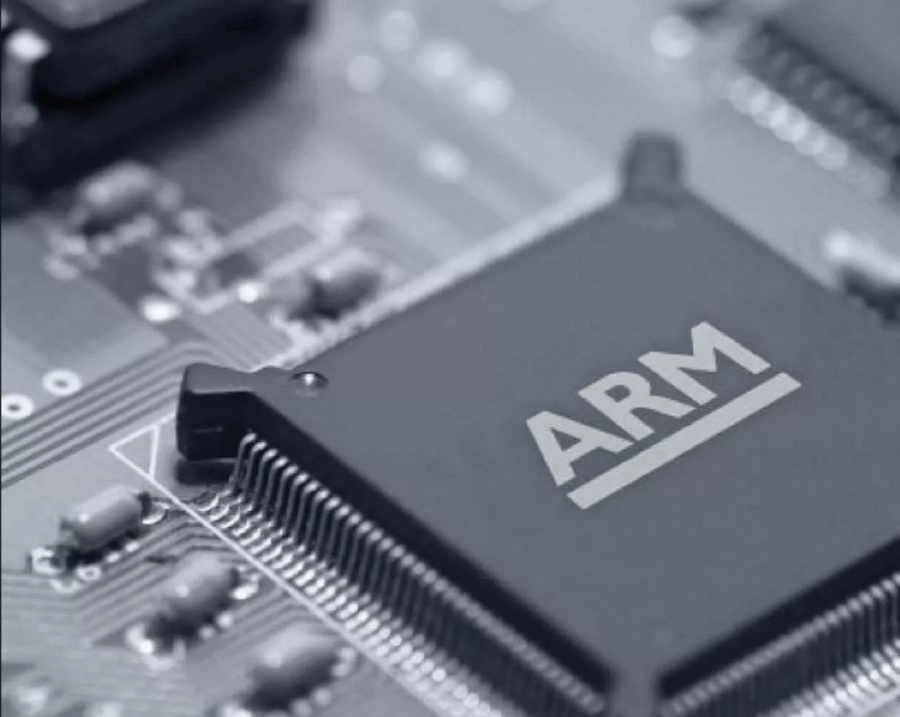

Dewesoft设备有史以来第一次使用嵌入式低功耗ARM处理器。那是什么处理器......

得益于移动设备的尖端技术，集成ARM的CPU可以执行强大的功能，并且运行所有这些功能只消耗非常低的功耗。

ARM处理器在Linux OS上运行全新的Dewesoft RT数据采集软件。 Linux OS，ARM CPU技术和Dewesoft RT的结合使IOLITE LX成为了极为灵活的设备，其可用于独立的数据记录仪，实时控制系统，或者只是云或工业 4.0的信号调理系统。可能性是无限的，我们才刚刚开始！

IOLITE LX将不断获得免费的软件和固件升级，以启用新功能。我们将一如既往地倾听客户的需求，并指导我们的研发路线图以整合这些需求。 IOLITE LX不仅仅是一个标准的数据采集系统。这是一个会不断发展壮大的平台！

Dewesoft RT 嵌入式数据采集软件

Dewesoft RT是一种新的嵌入式数据采集软件，可在IOLITE内置ARM处理器支持的Linux操作系统平台上运行。

Dewesoft RT是由数据采集，通道配置，数据存储和标准接口支持（XCP，CAN，USB，以太网和EtherCAT）的少量核心组件组成。它非常灵活且可扩展，因为其模块化体系结构使其可以轻松，快速地适应和更改以适应特定的应用程序或任务。

Dewesoft RT能够进行非常快速的数据传输，实时操作（例如实时控制）或看门狗功能。 Dewesoft RT功能将根据应用程序的要求随着时间而增长。如果您有应用要求，与我们联系。

内置存储卡的独立数据记录仪

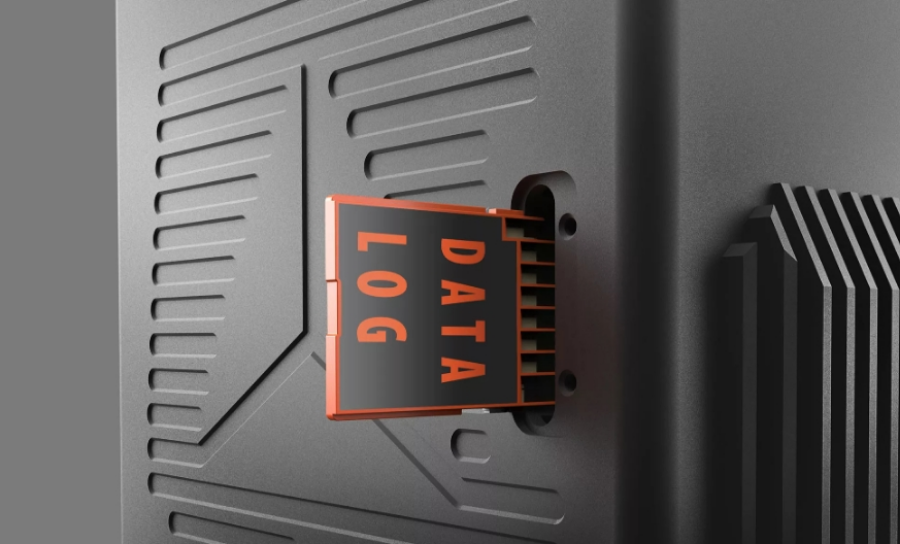

IOLITE LX 具有 32 GB 的内部数据存储空间。除此之外，我们还提供了一个存储扩展槽，支持高达 1 TB 的标准 SD 卡和一个用于外部驱动器的 USB Type-C 端口。

它能够以高采样率存储任意数量的通道数据，非常适合嵌入式数据采集。

采集的数据可与监控系统并行使用，例如Dewesoft 历史时间数据库，SCADA系统或云数据服务。

任何人都可以使用随附的功能强大且屡获殊荣的Dewesoft X 数据采集机分析软件来查看和分析存储的文件。

冗余的EtherCAT总线

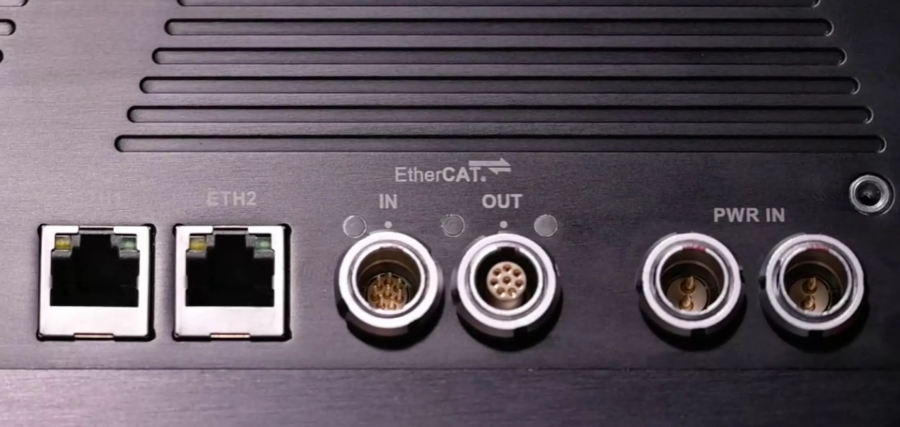

每个IOLITE数据采集系统都配备有两个并行工作的完全独立的EtherCAT总线系统。

主总线

主总线用于通过Dewesoft X数据采集软件进行完美时域信号同步采集。 IOLITE LX通过任何EtherCAT RJ45电缆连接到运行DewesoftX数据采集软件的PC，并将任意数量的输入和输出通道高速传输到PC的硬盘中。

次总线

IOLITE的次EtherCAT总线应用于下面的两种方式：

低延迟数据采集前端接口，可与任意第三方兼容EtherCAT实时控制器配合使用

用于关键DAQ应用中冗余第3方数据采集系统的附加总线。

完美支持标准数据接口

使用IOLITE LX自带的标准数据协议，采集的数据可用于其他数据系统或控制器：

EtherCAT是实时控制应用的行业标准。 IOLITE LX使用两个并行的EtherCAT总线。当切换到外部主机模式时，主EtherCAT总线用于全速数据采集到计算机，而次总线则主要用于向任何第三方控制系统实时提供数据。

OPC UA 是工业4.0应用的领先标准。可以将数据实时提供给SCADA，ERP和MES系统以及移动客户端。

CAN and XCP on Ethernet 基于以太网的CAN和XCP以极小的延迟将数据实时提供给 ETAS INCA 或Vector CANape 等ECU校准软件。

完美的信号调理

IOLITE提供出色的信号调理。通过其输入和输出模块，您可以测量电压，电流，应变，应力，振动，声音，温度，数字，计数器等信号。

经过验证的高质量数据采集硬件与屡获殊荣的DewesoftX数据采集软件相结合，可以进行数据采集而不会丢失任意一个数据点。它还提供了出色的数据可视化和处理功能。

数据可以存储在时序数据库中，并使用OPC UA或XCP等标准接口传输给SCADA系统，真正支持Industry 4.0应用程序。

支持一系列的行业标准接口的现有Dewesoft X数据采集软件使IOLITE成为注重价格的测量和控制任务的理想选择。

IOLITEr-4xCNT
4通道超级计数器采集模块

IOLITE-4xCNT是一个4通道计数器模块。

每个通道均可使用获得专利的超级计数器® 技术技术进行3个数字输入，1个事件计数器，编码器，周期，脉宽，占空比以及精确的频率和角度测量。

支持的计数器模式是计数，波形定时，编码器和齿轮齿传感器。

此外，IOLITE-4xCNT还可以给传感器供电（+5 V / 100 mA，+ 12 V / 50 mA）。

IOLITE-4xCNT的输入接口是Lemo 1B 7针。

计数器输入是动平衡，阶次跟踪和扭振测量等应用的理想选择。

IOLITE LX 数据采集模块

IOLITE LX机箱具有配置8个IOLITE插槽，每款机箱均可插入高质量的输入和输出模块。目前，下面的采集模块可供选择：

6xSTG: 通用模擬和應變計放大器。 6xSTG：通用仿真和应变计放大器。
8xSTGS： 8通道应变仪模块。支持全，半，四分之一电桥和电位计配置。
8xLV: 隔离型8通道低电压采集模块。该模块具有高精度，通道间和通道对地高隔离，是通用电压信号采集模块的完美选择。
16xLV：16通道电压输入模块，带接线盒连接器，通道与地面隔离。
8xLA：带BNC或端子块连接器的8通道隔离电流输入模块。
8xTH: 隔离型通用热电偶采集模块。支持任何热电偶类型的传感器。
8xRTD: 隔离型通用PTx温度，电阻和电压采集模块。
16xAO：16通道模拟量输出模块，用于具有±10 V电压输出通道的工业应用。
4xCNT: 4通道采用超级计数器计数器信号采集模块。

所有IOLITE DAQ模块都配备了两个并行的独立EtherCAT总线，用于DAQ和实时控制。

IOLITEr-6xSTG
通用应变采集模块

6通道差分通用模拟量采集，每通道采样率20 kS/sec. 该模块可采集以下信号:

高达50 V的模拟电压信号
全桥、半桥、1/4桥应变信号
电位计

它还具有独立于通道的可程控的激励电源为传感器供电。

IOLITEr-8xSTGS
8 通道应变计模块

IOLITE-8xSTGS 是一个 8 通道应变计模块，支持全桥、半桥和四分之一桥配置以及电位计模式。该模块具有长期稳定性和低功耗的特点。

主要特点：

Predefined bridge ranges are 2 mV/V, 20 mV/V, 200 mV/V (free programmable between 2 mV/V and 1000 mV/V).
用户可选择 1 V、2 V 或 5 V 的激励电压。
New 24-bit oversampled sigma-delta analog-to-digital converter which features an option for low latency Sinc5 filter - perfect solution for control applications.
软件可选的内部 100 kΩ 分流电阻器，可用于正或负支路。
Dewesoft X 软件支持分流、短路、传感器平衡和引线补偿。
支持 TEDS。
提供两种不同的输入连接器类型：端子块和 D-SUB37。

IOLITEir-8xLV
隔离型低电压采集模块

隔离型8通道低电压采集模块。IOLITE-8xLV具有高精度、通道间和通道对地高隔离的特点，是采集通用电压信号的完美选择。

IOLITE-8xLV模块主要特点:

两个输入量程: ±100 V and ±10 V，也可选输入量程：±10 V and ±1 V。
8通道同步采集，采样率高达20 kS/sec。
带有抗混叠滤波，截止频率26 kHz (3阶巴特沃斯)。
两种接口可选：BNC或接线端子。

IOLITEr-16xLV
16通道电压模块

16 通道电压模块。IOLITE-16xLV 是通用电压测量模块的完美选择。

Main highlights of IOLITE-16xLV DAQ module:

16 个同步采样通道
Terminal block connector
Input voltage ranges: ±200V/±10V (IOLITE-16xLV) or ±20V/±1V
24bit delta-sigma ADC
通道对地隔离
Common mode voltage: 200V
Input impedance: 1 MOhm
Noise floor: -100dB

IOLITEir-8xLA
8通道电流输入模块

8 通道电流输入模块，内置分流电阻器。IOLITEir-8xLA 是电流测量的完美选择。

IOLITEir-8xLA 主要特点:

24-bit oversampled SAR ADC.
8 simultaneously sampled channels - 20k, 10k, 5k, 2k, 1k, 500, 200, 100 S/s (software-selectable).
BNC or terminal block connector.
Input current ranges: ±20 mA/±2 mA.
通道间电流隔离。
Input impedance: 50 Ohm.
Noise floor: -100dB.

IOLITEir-8xTH
通用热电偶采集模块

隔离型通用热电偶采集模块可以支持任意热电偶类型- 如K, J, T, R, S, N, E, C, U, B.

软件具有传感器断点检测以及硬件LED指示灯的功能。

IOLITEir-8xRTD
通用铂电阻采集模块

8个隔离的通用PTx温度，电阻和电压输入通道，适用于PT型

PT100
PT200,
PT500,
PT1000,
PT2000

软件具有传感器断点检测以及硬件LED指示灯的功能。

IOLITEr-16xAO
16 通道模拟输出模块

IOLITE-16xAO 是一款专为工业应用设计的 16 通道模拟输出模块。它是信号调节的完美工具。

该模块提供 16 个 ±10 V 范围内的模拟电压输出通道，输出与主电源接地电气隔离。

此外，PWR OUT 引脚可以使用电流限制为 2 A 的非隔离电源电压。

IOLITE-16xAO 的输入连接器是 OMNIMATE Signal SL 系列接线端子。IOLITE-16xAO 模块具有 9 针接线端子连接器，间距为 2.50 mm，用于模拟输出。9 引脚连接器组上的 8 个引脚用于数字输入，引脚 9 用于公共 GND。

此外，还有一个间距为 2.50 mm 的 2 针接线端子连接器，用于 PWR OUT 功能。

IOLITEr-4xCNT
4通道超级计数器采集模块

IOLITE-4xCNT是一个4通道计数器模块。

每个通道均可使用获得专利的超级计数器® 技术技术进行3个数字输入，1个事件计数器，编码器，周期，脉宽，占空比以及精确的频率和角度测量。

支持的计数器模式是计数，波形定时，编码器和齿轮齿传感器。

此外，IOLITE-4xCNT还可以给传感器供电（+5 V / 100 mA，+ 12 V / 50 mA）。

IOLITE-4xCNT的输入接口是Lemo 1B 7针。

计数器输入是动平衡，阶次跟踪和扭振测量等应用的理想选择。

兼容数据采集和实时控制

在IOLITE出现之前，数据采集和控制的世界完全分离。控制器/ PLC系统专注于对事件做出更快的反应，记录数据是第二要务。另一方面，数据采集系统的功能时尽可能快地采集数据，在许多系统中进行实时控制是次要的或根本不可用的。

通常情况下，测试台需要精确的信号调理和处理以及实时控制。过去，DAQ和PLC通常通过模拟信号连接进行通讯-每个信号使用一根电缆。

这就是IOLITE系统通过其双独立EtherCAT总线而大放异彩的地方。 PLC和DAQ之间只有一条EtherCAT线路。这大大减少了布线并消除了相同信号的冗余模数转换。之后，将控制和数据采集的不同领域组合到一个完整的系统中。

无尽的可能性

IOLITE-针对您的数据采集和控制应用程序的完美解决方案。这仅仅是开始。

通过输出，IOLITE数据采集和控制系统完全消除了对PLC硬件的需求。任何PLC软件都可以完全控制IOLITE DAQ系统的输出。.

仅需要您选择的基于EtherCAT的实时控制器软件，IOLITE系统即可驱动执行器。

不再需要两个独立的系统。一个系统可以执行所有操作-Dewesoft IOLITE。

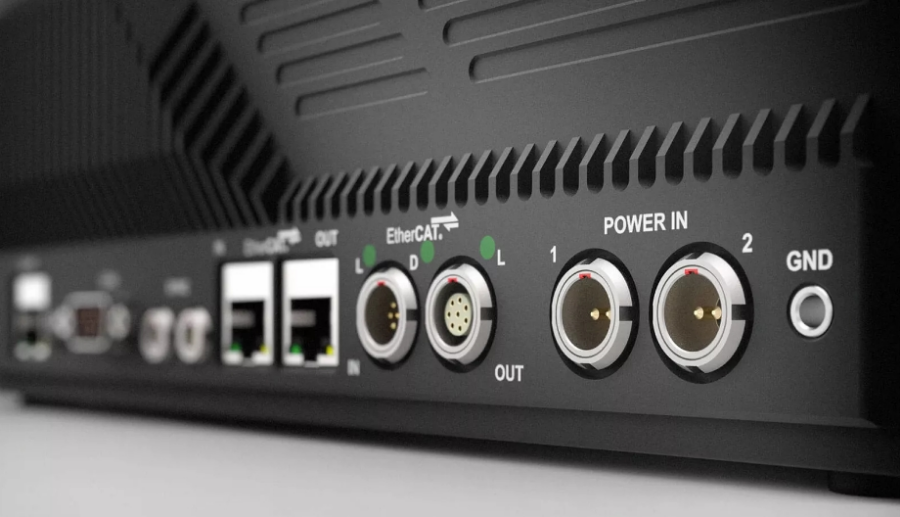

冗余电源

每个IOLITE数据采集系统都配备有冗余电源，以完善理想的和可靠的前端采集系统。

如果主电源出现故障，则系统将由辅助电源供电，而不会发生任何中断或系统关机/重启。

免费提供数据采集软件

所有 Dewesoft 数据采集系统均免费提供屡获殊荣的 DewesoftX 专业版数据采集软件。DewesoftX 是世面上先进且易于使用的数据采集和信号处理软件。 DewesoftX 的灵活性和不断增加的信号处理功能将帮助您解决所有测试和测量需求。与其他 DAQ 系统相比，我们的DAQ 软件为您提供了许多优势。即插即用，硬件自动检测，智能 TEDS 传感器，高级存储、实时显示以及强大的数学库等功能将把测量和分析功能不断提升到新的水平。
