高精度电流传感器和变送器

高精度电流传感器和变送器是一款用于AC / DC电流测量和功率分析的高精度传感器。从电流钳到高精度零通量电流传感器和Rogowsky线圈。

主要特点

• 交流/直流电流测量：Dewesoft提供用于交流和直流电流测量的高精度零通量电流传感器，Rogowski线圈，电流钳和分流器。

• 高精度：高精度零磁通电流传感器或磁通门补偿电流传感器非常适合中电动汽车和电动机和逆变器苛刻的的功率测试 。

• 可达30 000 A：我们提供的电流测量范围非常广，高达30 000（3万）A。

• -40°C至+ 85°C：我们的电流传感器可以在较宽的温度范围内工作。这是冬季（-40°C）或夏季气候测试（+ 85°C）的理想选择。

• 集成传感器供电：电流钳和零通量传感器可以直接从我们的数据采集设备的放大器供电，例如：SIRIUS、 SIRIUS XHS、 R2DB、 R8、 或 KRYPTON。

• TEDS兼容性：我们所有的电流传感器都安装了 TEDS IEEE 1451.4，可真正实现即插即用。将电流传感器连接到DAQ设备，将自动为您配置传感器和放大器的通道设置。

• 灵活性：市场上有1000多种不同的电流传感器。如果您想连接自己的电流传感器，我们很高兴为您提供帮助。 Dewesoft DAQ系统允许连接任何类型的电流传感器。

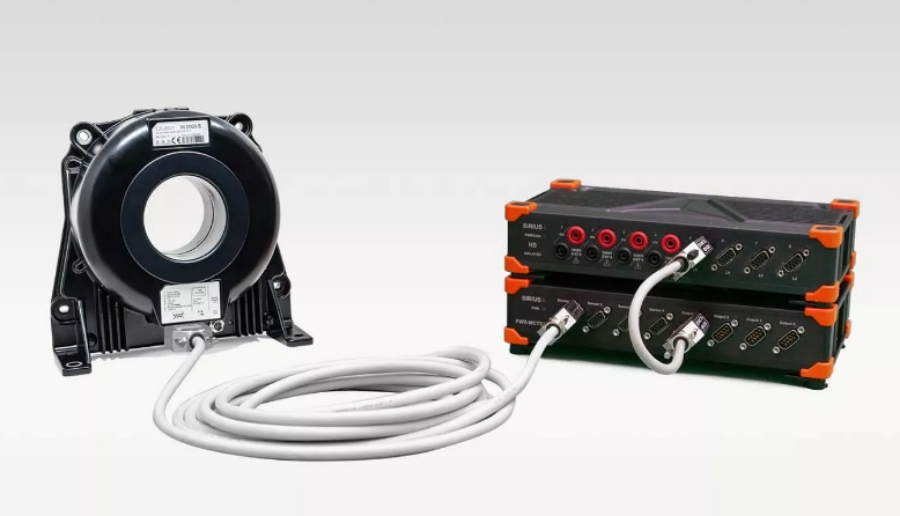

零通量傳感器
高精度电流传感器 零通量传感器高精度电流传感器

Dewesoft IT系列零通量传感器提供了高精度的电流测量，线性度在0.002％以下，范围为60 A至1000 A RMS，具有高达800 kHz的带宽，使其非常适合电动汽车和逆变器电机测量。

使用集成的Dewesoft SIRIUS PWR-MCTS2电源可直接从Dewesoft仪器为这些电流传感器供电，而无需任何外部电源。

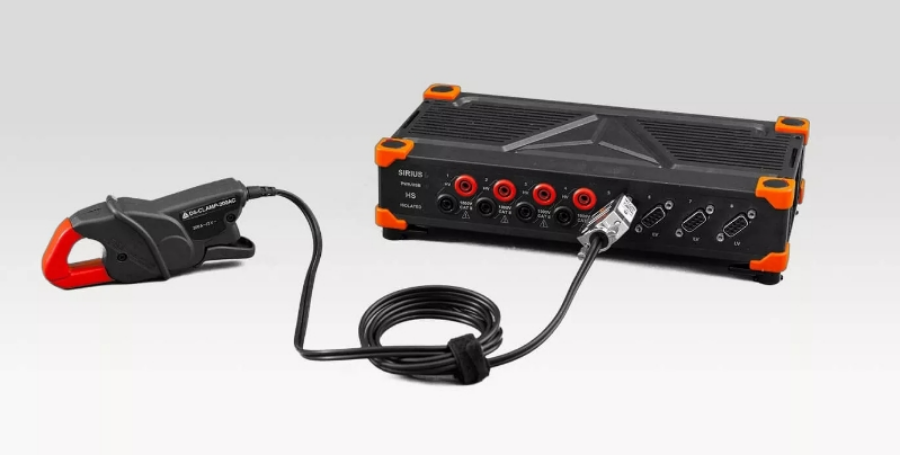

铁芯电流钳

铁芯电流钳根据变压器原理工作。根据与初级侧相比次级侧上的绕组数（匝数比），在次级侧上会感应出一定的电流。像任何变压器一样，这仅适用于测量交流电流。

DS-CLAMP-xxAC提供5 ACRMS至1000 ACRMS的测量范围，带宽高达10kHz。测量精度为0.3％至3.5％，具体取决于测量范围。

铁芯夹提供的工作温度范围为-40°C至+ 70°C，并且根据型号的不同，能够测量50毫米至52毫米的线圈直径。

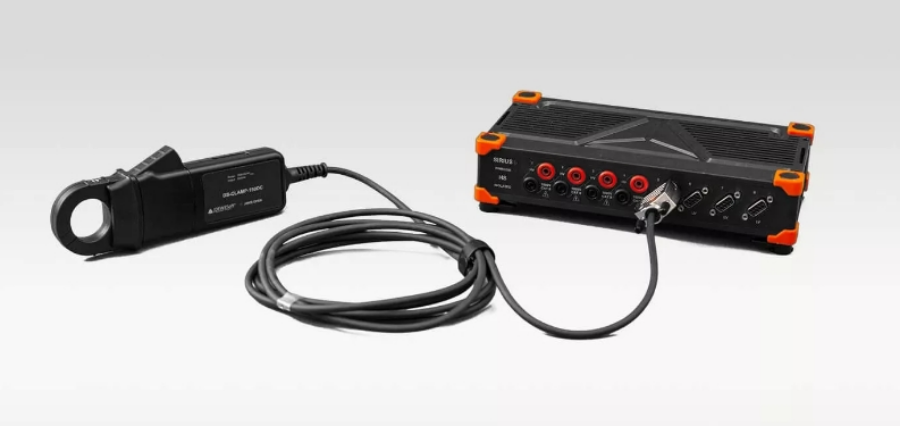

霍尔补偿电流钳

霍尔效应原理可以非常方便地用于测量交流和直流电流。霍尔补偿型AC/DC电流钳的优点是精度高，带宽宽，AC和DC电流的测量时电路无需断开。

DS-CLAMP-xxDC提供高达1800A的DC和ACrms的测量范围，根据型号的不同，其带宽高达100 kHz。

霍尔补偿电流钳可提供1％至3.5％的测量精度，具体取决于测量范围。工作温度范围为15°C至85°C，并且根据型号的不同，测量直径可达32mm。

磁通门电流钳

磁通门电流传感器利用高磁导率磁芯来确定电流流过导体时产生的磁场。磁通门技术取决于包括磁路在内的负反馈电路。这是通过使电流流回反馈线圈来实现的，从而可以抵消磁通量。线圈中的磁通量是由测得的电流引起的。由于可以补偿材料并可以保持较低的非线性，因此减小了材料的磁性非线性的影响。

DS-CLAMP-xxDC的测量范围高达1000ADC和ACrms，根据型号的不同，其带宽高达500 kHz。

根据测量范围，它们具有0.3％的出色精度。工作温度范围为-40°C至85°C，并且根据型号的不同，能够测量 50 mm的线圈直径。

这些电流传感器需要单独的PWR-MCTS2电源单元。

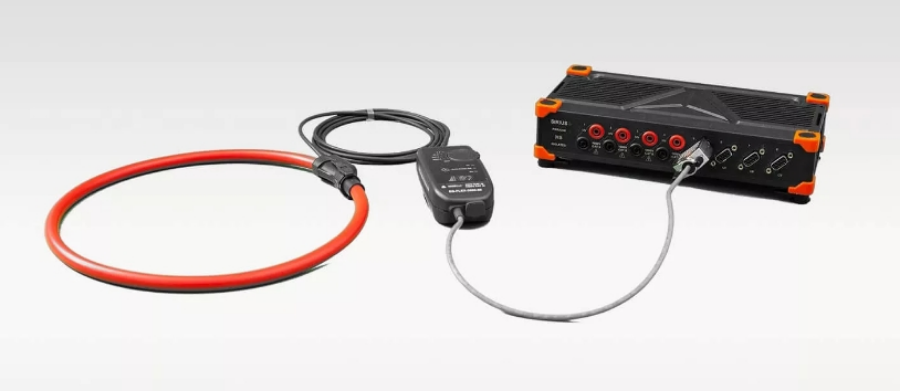

Rogowski 線圈電流探頭 Rogowski 线圈电流探头

罗氏线圈电流传感器易于安装，因此非常适合现场测量。

可用范围从3A至30,000A ACrms，精度可达0.1％。带宽从10Hz开始，以1MHz结束。

分流器
DSI 電流適配器 分流器DSI 电流适配器

而一些放大器提供小范围电流输入的直接测量。 Dewesoft 提供用于直流测量的外部分流适配器。 DSI 适配器与所有具有 DSUB9 输入连接器的 Dewesoft 数据采集系统兼容。 以下 DSI 并联电流适配器可用：

DSI-20mA - 具有 50 欧姆内部分流器的 20 mA 电流输入适配器，对于 4 至 20 mA 输出的传感器精度为 0.05%。

DSIw-20mA - DSI-20mA 适配器的防水版本。 它使用 50 Ω 分流电阻器，精度为 0.01 %，温度漂移为 0.2 ppm/K（在 0 °C 至 60 °C 的温度范围内为 0.05 ppm/K）。 它设计用于在恶劣环境中感测具有 4-20 mA 输出的工业传感器的电流。 它采用双DSUB9适配器罩设计，防护等级为IP67。

DSI-5A - 新的 5A 电流输入适配器。 包含一个 10 mΩ 分流电阻器，校准时精度为 0.1%。 新的 DSI-5A 适配器在温度稳定性方面有显著改进。 新的分流电阻器的温度系数提高了两倍（现在 -55 °C 至 +125 °C 范围内为 15 ppm/K，之前 -20 °C 至 +60 °C 范围内为 30 ppm/K）。

DSIi-10A - 具有 10 A FS 和 < 0.5% 精度的隔离式电流传感器，使用香蕉连接器输入。

DSIi-20A - 具有 20 A FS 和 < 0.5% 精度的隔离式电流传感器，带有香蕉连接器输入。

请注意，连接分流电阻适配器需要隔离电压输入放大器。

天狼星 PWR-MCTS2
集成電源 天狼星 PWR-MCTS2集成电源

所有需要额外供电的电流传感器，我们提供集成电源选项-SIRIUS PWR-MCTS2。使用此选项，无需外部电源。

SIRIUS PWR-MCTS2是用于直接从Dewesoft仪器为这些电流传感器供电的电源单元，无需任何外部电源供电。 SIRIUS PWR-MCTS2可以兼容SIRIUS模块化设备，也可以直接内置在R1DB/R2DB、R4或R8数据采集系统机箱中。

SIRIUS XHS-PWR
集成DC-CT电流传感器的电动汽车功率测量装置

SIRIUS XHS-PWR是一种数据采集系统设备，专门用于车载电流、电压和功率的直接测量。它使用了DC-CT专利技术(专利号：DE102012021364A1，专利类别：发明)的电流传感器，可在苛刻的应用中进行非常精确的 电流测量 ，例如非常高的电流峰值以及泄漏电流测量。

电流传感器使用了基于DC-CT 专利技术(专利号：DE102012021364A1，专利类别：发明)的 Platiše通量传感器。它代表了新的电流感测技术，具有100A，500A和1000A的范围，1 MHz的宽带宽和极致的性能。在低功率操作下，可获得出色的线性度，精度，准确性，对外部磁场的抵抗力，低失调，极低的温度漂移。

该设备还可以直接测量高达2000V峰值的电压（CAT II 1000V）和高达5MHz的带宽。

该设备非常紧凑，非常适合直接安装在车辆中，且电源线穿过该设备。它具有IP65环境防护等级，可在恶劣的环境和恶劣的驾驶条件下使用。
