示波器基本的工作原理是什么？

示波器是一种用来检测交流电或脉冲电流的仪器。它由电子管放大器、扫描振荡器、阴极射线管等部件组成。除了能够观测电流的波形之外，还可以用来测量频率、电压的强度等等。通常来说，只要属于电效应的周期性物理过程都可以用示波器来观测。

那么示波器分为几类呢？

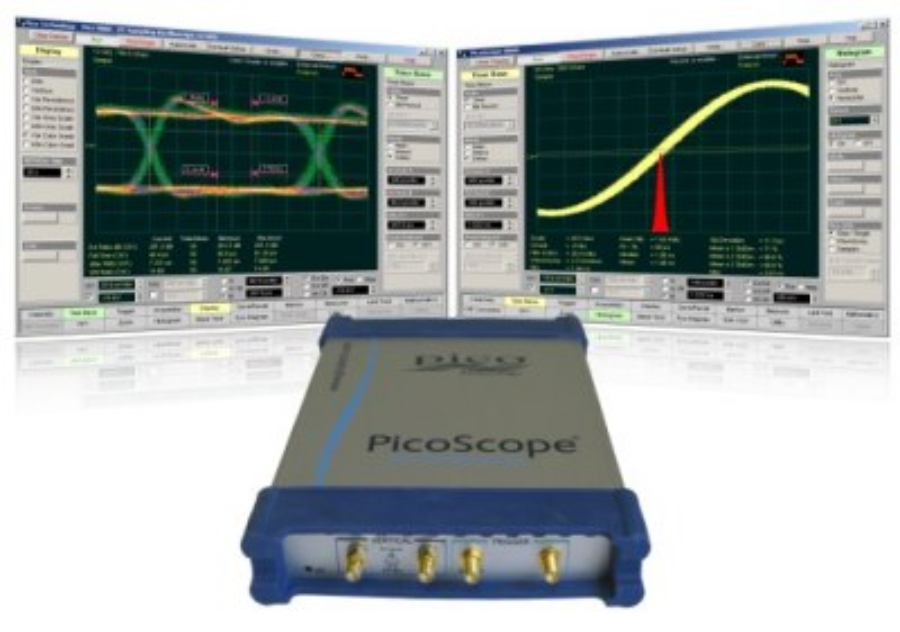

示波器氛围数字示波器和模拟示波器。模拟示波器是用模拟电路电子枪向屏幕去发射电子，发射的电子经过聚焦会形成电子束并且打到屏幕上。屏幕的内表面有荧光物质。所以打出去的电子束就会发光。数字示波器依靠的是数据采集。A/D转换、软件编程等等一系列的技术制造而出的高性能示波器。数字示波器一般支持多级菜单，能够让客户有更多的选择以及分析功能。还有一些示波器能够提供储存，实现保存以及处理波形。

示波器的工作原理是利用显示在示波器波形幅度的相对大小来反应示波器Y偏转极板的电压最大指数的相对大小，从而反映出电磁感应中产生的交变电动势的最大指数大小。所以可以用示波器来研究电动势与其产生条件的关系。

示波器是一种用途广发的电子测量器，它能够把肉眼无法看到的电信号变成可观的图像，便于人们研究各种电现象的变化过程。

示波器利用高速电子组成的狭窄电子束打在涂油荧光物质屏面上，就可以产生细小的光电点。在被测信号的作用下，电子束就好像一支笔的笔尖，可以在屏幕上显示出被测信号的变化曲线。利用示波器我们可以观测到不同电信号幅度随着时间变化产生的波形曲线。还可以用来测量不同信号的电量。像电压、电流、频率、相位差、调幅度等等。

双踪示波器是用两个通道的Y轴前置放大电路、门口电路、电子开光、混合电路、延迟电路、Y轴后置放大电路、触发电路、扫描电路、X轴放大电路、Z轴放大电路、校准信号电路、示波管和高低压电源供给电路等组成。在观测信号波形时，被测信号UA、UB，通过CHA、CHB两个输入端口输入示波器，分别送到Y轴前置放大电路YA和YB进行放大，所以通道YA、YB都受到电子开光的控制，所以UA、UB两个信号轮换输送到后面的混合电路、延迟电路、Y轴后置放大器，加到示波管的垂直偏转板上。

为了使用不同测试的需要，电子开关还有五个不同的工作状态，即CHA、CHB、交替、断续、ADD等。这五中工作状态由显示方式开关来控制。

当显示方式开关置于交替位置时，电子开光为一双稳态电路，它收到扫描电路来的闸门信号控制，使其Y轴两个前置通道随着扫描电路闸门信号的变化而交替工作。每秒钟交替转化次数与扫描电路产生的信号重复频率有关，交替工作状态适用于观察不低的被测信号。

当显示方式开关置于断续位置，电子开关就是一振荡频率约为200KHZ的自激多谐振荡电路。

它的两个输出端输出相位相反的两个矩阵信号。前置放大电路CHA和才会B收到两个举证信号控制轮流工作的，这样就可以稳定的显示出两个信号。这种断续的工作状态观测频率不太高的被测信号。

当显示方式开关置于CHA或CHB位置时，电子开关为单稳态线路。前置放大电路CHA或CHB可以单独工作。在这个时候，双踪示波器可以作为普通单线示波器使用。

当显示方式开关位于ADD位置时，电子开关处于不工作状态。在这个时候，CHA、CHB两个通道同时工作，所以得到两个信号相加或相减的显示。然而，两信号究竟是相加还是相减要通过CHA通道的极性作用开关来选择。

为了观察被测信号随着时间变化的波形，示波器的水平偏转板上必须加以线性扫描电压（锯齿波电压）。这个扫描电压是扫描电路产生的。当触发信号加到出发电路时，出发扫描电路就会产生相应的扫描信号，反之则不产生扫描信号。

触发方式分为内触发、外触发两种，由触发源选择开关。当开关位于内时，触发信号来自Y轴通道送入的被测信号；开关位于外时，触发信号是由外部送入的。这个信号和被测信号的频率成整数比的关系，在示波器使用时，一般采用内触发工作方式。

扫描电路产生扫描信号（锯齿波电路）。通过X轴选择开关接到X轴放大电路，经过大后送到示波器的X轴偏转板上。

Z轴放大电路对荧光屏上光点的辉度起到调节作用，抹去不必要的显示光点轨迹。当扫描电路的闸门信号来到Z轴放大电路时，Z轴放大电路便输出正向的增辉脉冲信号，加至示波器的控制极。这样电子开光的转化过程中就消除了双通道交替工作时的过度光点，从而提高显示波形的清晰度。

校正信号产生电路产生一个一定频率和幅度的矩阵信号。它是作用于校正Y轴放大电路的灵敏度和X轴的扫描速度。高低压电源其中高压是供给示波管显示系统的。低压是供给示波器各级电路。
