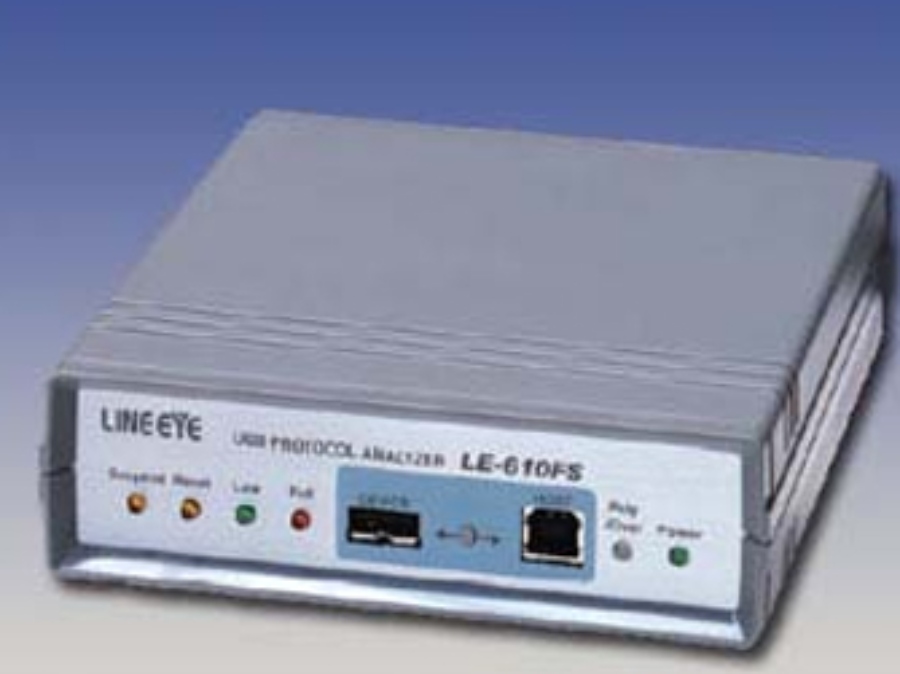

USB分析仪LE-610FS-E

自动跟踪高速USB

测定数据向HDD连续循环记录

被分析仪捕获的测试数据经过USB传送到分析仪用电脑的硬盘。最多能够保存10G字节的日志文件。重复记录模式下，使用循环缓存可以连续记录复数的日志文件。测试时硬盘的分析日志数据可以用卷轴表示，适用于偶尔发生的不明原因的通讯故障。

明快详细的监听表示

USB数据包用处理为单位表示，高速时的PING和分离处理也一目了然。除了标准描述符和设备要求，通信设备级的各种描述符和HUB/HID/Audio/Communication/Mass storage通信级固有的设备要求也能够翻译并使用列表表示。可以直观的理解USB协议。

注：以上画面为LE-620HS-E画面

1. 复数包做为1次处理，总结为1行表示。

2. SOF（Start of Frame）的表示栏。
   Hi-speed设备的micro frame使用「（ 1／8 ）」～「（ 8／8 ）」表示。
   在使用Low-speed设备时，不生成SOF数据包，所以此栏不表示。

3. token bucket（token type／address／endpoint）的表示栏。

4. 数据包的表示栏。
   超过8字节的数据只表示开始的8字节。点击标记则表示全部数据。

5. 握手包的表示栏。

6. 经过时间的表示栏
   选择「日志动作设置」的「记录详细的数据包时间」和不选择时，有以下不同。

   选择「记录详细的数据包时间」时	开始取得日志的经过时间。
   不选择「记录详细的数据包时间」时	计算SOF数据包的帧号码。USB总线重置等SOF数据包包含帧号码不连续时，经过时间将重置为0.000ms。但是，Low-speed设备下不发生SOF数据包，所以经过时间表示为0.000ms。

7. 表示USB总线的状态。

   [ BUS RESET ]	USB总线重置时表示。 LE-620HS/LE-610FS下的总线重置判断条件为，检测到D+/D-信号的SE0状态为2.5usec以上139.8msec未满的范围时。
   [ SUSPEND ]	主要在与设备的通信停止时表示。 LE-620HS/LE-610FS下挂起的判断条件为，检测到3msec以上非SE0状态的无通信时间时。
   [ DISCONNECT ]	主要在切换USB设备连接是表示。 LE-620HS/LE-610FS下的切断判断条件为，检测到D+/D-信号的SE0状态为139.8msec时。

   （※）使用USB协议分析仪LE-620HS/LE-610FS，因为需要客观地观测USB总线上的D+/D-信号，表示USB总线状态。有可能与实际的USB主机控制器以及USB HUB内部的状态不一致。
   特别是在插拔USB数据线时，D+/D-信号的状态不安定，所以不能正确判断。

8. 能够在任意的处理中作「1」～「99」的标记。
   作出标记后，能够向标记位置跳转。（标记功能）

9. 按处理表示通信速度。

   HS	Hi-Speed
   FS	Full-Speed
   LS	Low-Speed

   （表示例）
   上图表示经由Hi-Speed的Huｂ，在Hub从Full-Speed转换到Hi-Speed的实例。
   连接为「Full-Speed设备 ⇔ Hi-Speed_Hub ⇔ USB协议分析仪 ⇔ USB主机」。

10. 使用鼠标操作选择的处理使用相反的颜色表示。
    （使用SHIFT／CTRL键能够连续或间隔选择处理）

1. 表示设备要求的内容和意思。

2. 使用ASCII表示DATA数据包的内容。

3. 点击画面中的[>>]标记，能够在窗口中表示设备要求的详细内容。描述符使用树状结构表示所在层的构造。

4. 闪烁表示对应设备要求的项目的DATA数据包中的数据字节。

高精度时间标记

使用分析仪的硬件计时器记录日志开始的时间，使用16.7n秒的时间间隔记录数据包开始时间和结束时间的时间标记。时间标记在经过时间栏和数据包位置栏表示，当鼠标移动到数据包上时，工具窗口也会表示。

*1 时间标记时间日志开始后约5个小时后，返回初始值0继续计时。

即时过滤

使用实时过滤功能可以减少日志文件的数据量，效率。比如指定不获取经常出现的IN-NAK和OUT-NAK之类的NAK应答处理、或者用AND条件指定特定的地址或结束点，来控制条件一致的处理记录。

强大的连续触发

最多能够指定16组特定的传送数据或外部信号状态等触发条件以及条件成立时的动作，进行连续触发。能够与外部信号同步控制日志动作，或在检测到特定数据时触发外部信号与其他的测试仪共同事用，从而提高开发效率。	【数据包触发设定例】
【误码触发设定例】	【外部触发设定例】

充实的在线分析功能

使用过滤功能或搜索功能、能够方便的在庞大的测试数据中找出目标数据。使用数据包类型分类的表示色手动指定功能、标记/跳转功能来提高开发效率。

【过滤条件设定画面例】
【搜索条件设定画面例】	【搜索地址与结束点的组合条件例】

统计信息收集功能

使用统计信息收集功能测试、收集并确认日志内的处理数、传送字节数、平均传送比率。而且，收集的数据经过剪贴板，可以粘贴到表计算软件。

对象范围

● 全部处理/数据包 　　收集所有的测试数据。 ● 被选择的处理/数据包 只表示被鼠标选中的处理。 ● Mark * - * 　　［Mark * - *］只在使用记号功能的时候表示。

数据包的表示/不表示

右键点击数据包，在弹出菜单里设定各数据包的表示/不表示。

文本文件保存活用数据

拷贝记录数据的指定范围，粘贴到TEXT文件里或保存为2进制文件，然后做成报告书、或用E-mail把它们发给开发工程师寻求帮助。当然，对方如果有电脑分析软件，也可以直接发送记录数据。
TEXT格式数据保存例

不断进化的FPGA固件

由于采用了FPGA，除了分析软件，还能够简单的对分析仪的固件升级。增加新的机能或经过改良后的固件，本公司都会在主页上发表，希望用户一直都能在最新的状态下使用。
