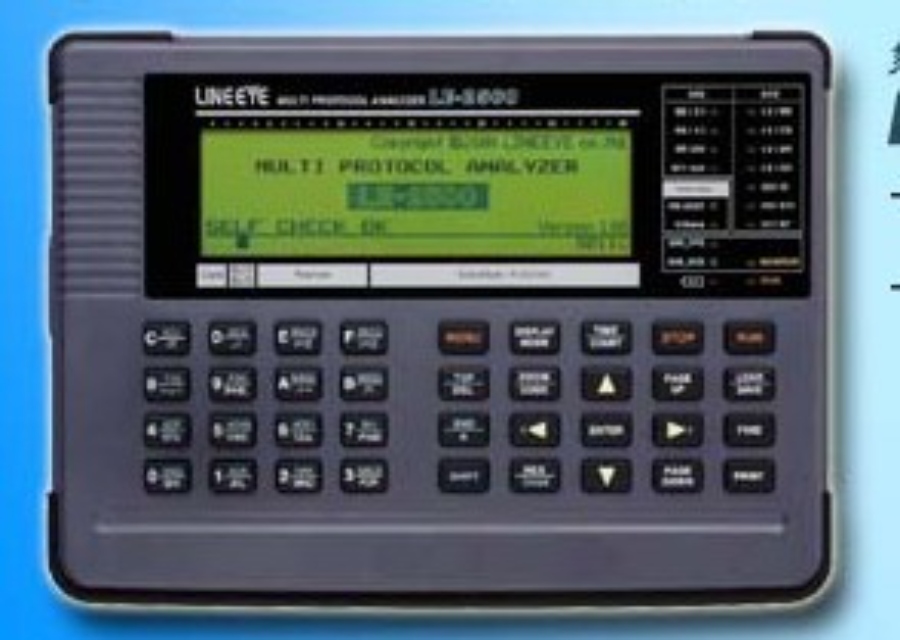

多协议通信分析仪LE-2500
详细介绍
Mega Speed 测试
< 通信速度设定画面 >
以最快1Mbps的速度（半双工/全双工）进行测试分析。由于搭载了高精度DPLL电路，支持4位有效数字下随意设定通信速率（波特率）。
支持 Multi Protocol
标准对应多种通信规格（协议）配备了RS-232C和RS-422/RS-485的测试接口。能够使用将DSUB25pin转换为端子台规格的适配器以及支持X.20/21、RS-499等规格的各种数据线。  | |||||||||||||||||||
< 协议设定画面 > | < 接口设定画面 > | ||||||||||||||||||
使用扩张主板用途更加广泛通过交换分析主板可以支持不同硬件配置的通信规格。
| |||||||||||||||||||
AUTO SAVE 长时间记录
| 标准配备储存卡插槽 | 推荐存储卡 最大8GB |
|---|---|
 | CF-8GX |
通信数据向主机内存记录时能够选择内存耗尽后停止或覆盖记录。使用自动保存功能，能够自动保存到大容量CF卡。有助于分偶发性原因不明的通信障碍。
| 对象通信速度 | 连续记录时间参考*1 | |
|---|---|---|
| 主机内存 | 2G字节CF卡*2 | |
| 9600bps | 约8分 | 约120小时 |
| 115.2Kbps | 约40秒 | 约10小时 |
| 1Mbps | 约5秒 | 约76分 |
*1 1K字节的数据以每1m秒全双工传送时。每次捕捉收发数据消费4字节内存。
*2 使用配件CF-2GX时
逻辑分析和电压测定功能
用最快50n秒的时间间隔对通信线路的时间进行逻辑分析的功能。不使用测试仪器也能够方便的进行RS-232C信号的电压测试。
< 逻辑分析表示 >
< 通信信号电压的表示例 >
PC LINK 电脑连动
利用免费的文本转换软件和打印输出数据读取软件能够在您的电脑有效利用测试数据。另外，另售配件的PC连接软件LE-PC300G支持COM端口的序列连接和使用序列 - LAN转换器的LAN连接，能够实现同时控制几台分析仪的远程测试。PC连接软件还能够支持存储卡中数据的读取以及数据转换。
 | *1 分析仪没有附带USB数据线。利用USB连接，请自行准备USB数据线。利用序列连接，可以使用分析仪标准配件的AUX数据线 LE2-8V。 *2 电脑需要支持CF卡的读卡机。 |
 | *1 SI-60为LE-PC300G能够支持的LAN - 序列转换器。在LE-PC300G的远程控制画面指定SI-60的IP地址，识别控制对象的分析仪。 *2 使用配件的DSUB25pin用AUX数据线(LE2-8C)。SI-60的DTE-DCE切换设置为DTE。 |
在线监听功能
< 在线监听的连接例 >
配备在不影响通信线路的前提下，把通信数据保存到捕获内存的同时，根据通信规格简单显示的在线监听功能。不只是通信数据，还可以记录数据帧被发送或接收的时刻（时间标记）和无通信时间（闲置时间），可以用来确认发生问题的时刻和超时状况。此外，本机型还配备了能够搜索出特定通信条件的触发功能和有效使用内存的特定地址帧选择保存功能。
根据测试状况，可以选择比特发送顺序、极性、NRZ/NRZI/FM0/FM1/4PPM等变调格式，并且支持使用SYN编码省略和SDLC/HDLC地址过滤等高效的分析。
< 源数据表示 >  < 协议翻译表示 >  < PPP翻译表示 >  < 时间表示 >  | 特殊数据个别记号表示误码以及HDLC的旗标等，使用特殊符号表示通信数据的特别状态。
线路状态LED 用双色发光LED实时表示通信线路状态。 |
时间标记测试分析
记录收发通信数据帧的日时。
* 能够指定OFF、日･时･分，时･分･秒，分･秒･10m秒。
ASYNC和Burst通信下，根据目标线路的通信状况，可以使用1～100ms设定帧间隔的无通信状态。
闲置时间测试分析
测试分析通信数据帧之间的无通信时间。
* 能够指定OFF、100m秒、10m秒、1m秒。
触发功能
配备最多可以指定4组特定数据收发时的条件和条件成立後的测试分析动作的触发功能。有助于分析多发于通信系统的间歇性障碍。通过指定一个触发条件来触发另一个触发条件，可以使用连续条件判定解决复杂的通信问题。
| < 触发设定概要画面 > < 触发条件设定例 >  < 触发动作设定例 >  |
监听条件自动设定功能
经过分析收到的通信数据，可以自动设定通信速度、成帧字符、编码、同步字符、BBC/FCS等基本的测试条件。
* 通信数据不足或误码过多会导致设定错误。
* 自动设定的最高速度为115.2kbps。
< 监听条件自动设定 搜索画面 > | < 监听条件自动设定 条件设定画面 > |
延时测定功能
| 可以测试从一种信号状态变化到另一种信号状态的最小、最大、平均时间(分辨率0.1mS)和次数。有助于控制线RTS-CTS的延迟分析。 使用0.1mS间隔分析控制线变化（RTS-CTS变化等）迟延时间的DELAY功能中，追加了测定RS-232C的4信号线电压的测试功能。 | < 延时测定表示例 > |
仿真功能
| 拥有作为测试对象机器的通信设备，根据协议进行发送接收测试的模拟功能。在开发初期，没有通信对象机器的情况下，也能够进行接近实际的测试。 使用敝公司的MANUAL模式确认通信顺序后，可以使用菜单选择方式制作简单的程序，用来测试不同条件下复杂的通信顺序。由于可以任意设定通信速度，可以人为的错开通信速度来评价通信速度的裕度或在掺杂奇偶校验误差的测试中确认误码应答处理。
| 仿真时的连接例 |
MANUAL模式
| 发送数据表格中对应操作键[0]～[F]的输入数据，可以使用相应的操作键一键发送。在使用监听功能确认开发机器应答的同时，能够使用触发功能简单的测试通信顺序。另外，可以使用[SHIFT]跟[0]～[D]键发送与之对应的固定数据，用[SHIFT]跟[E]、[F]键还可以控制RS/CS和ER/CD信号线的on/off。 | < 发送数据设定画面 > |
FLOW模式
| 可以作为发送方或接收方，仿真X-on/X-off Flow控制以及控制线握手的Flow控制。发送模式下，能够显示16组发送开始到中断请求为止的发送数据；接收模式下，可以指定发出发送中断请求为止的接收数据数和再次发出发送请求为止的时间。 | < FLOW发送模式设定画面 > |
ECHO模式
| 接收数据在主机内部折返发送。能够选择以接收帧单位返送的缓冲反射，以文字为单位的字符反射以及使用硬件折返的环状反射，适用于测试显示器终端以及通信终端。 | < ECHO设定画面 > |
POLLING模式
| 能够模拟多点（1：N连接）的轮询通信顺序下的主设备和从设备。从属模式下，检查指定地址的数据帧接收次数和有无差错，返回指定数据；主动模式下，向32种指定从属地址发送轮询信息，逐个检查返回的数据，并输出到屏幕。 | < POLLING模式设定画面 > |
BERT（比特误码率测试）功能
使用ITU-T G.821标准的参数（比特误码数、块误码数）评测发送测试数据后返回的数据，能够测试误码率，切分障碍点的BERT（比特误码率测试）功能。标准配备有丰富的测试数据以及强制插入比特误码等与专用机匹敌的功能。
< BERT设定画面 > Async（异步）模式或Sync（同步）模式下，能够指定测试期间（连续、接收比特数、指定时间、循环）以及各种测试数据进行评测。 < BERT测定表示例 >  测试开始后，可以实时更新线路品质的分析结果表示。使用循环模式，还可以确认某通信线路指定时间带的比特误码率变化。 | BERT(比特误码率测试)时的连接例 |
［BERT测试内容］
| 通信模式 | 可选择ASYNC模式，SYNC模式 | ||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 测试模式 | 连续(CONTINUE)、接收比特数(R-BIT)、指定时间(RUN TIME)、循环 | ||||||||||||||||||||||||||||||
| 方式 | 26-1，29-1，211-1，MARK，SPACE，ALT，DBL-ALT, 1in4, 1in8, 1in16, 3in24 | ||||||||||||||||||||||||||||||
| 检测内容 |
|
简单易用的菜单方式
| 继承以前产品操作方法的菜单选择操作方式，任何人都可以简单的操作。 | < Top Menu画面 > |
离线分析/数据搜索
| 搜索条件 | 通信错误（可以指定错误类别），最大8文字的通信数据列（可以指定通配符，位屏蔽），指定时间以上的闲置时间，指定时刻的时间标记（可以指定通配符），触发一致数据 |
|---|---|
| 搜索动作 | 头文表示、计数 |
测试的数据能够以卷轴或分页显示。此外，还具有强大的搜索功能、特定的数据头文表示和计数功能。
< 搜索条件设定例 > | 如本例中表示，用通配符（*）搜索10点30分00秒～10点39分59秒的时间标记数据。 |
电脑通用的文件管理
CF卡中的测试条件和监听数据等测试结果可以使用电脑的文件管理方式保存。 由于各机型之间的文件通用*，可以把LE-2500的测试分析数据保存到存储卡里，回到办公室用LE-3500进行详细分析。
*： LE-8200/LE-3500/LE-2500/LE-7200/LE-3200/LE-2200/LE-1200间的测试数据文件能够互相使用。 但是，在下位机型上使用上位机型保存的文件时，并在旧机型上使用新机型保存的文件时，文件和数据的一部分有可能不能够使用。
| 能够确认存储卡里保存文件的种类、名称、大小、储存日期。 | < 文件操作画面例 > |
| 文件种类 | 监听数据（.DT），触发存档（TG SAVEnn.DT），自动存档（#nnnnnnn.DT）， 检测条件（.SU），仿真发送用数据（.ST），模拟程序（.SP） |
|---|---|
| 文件操作 | 普通文件表示，指定类型文件表示，存档，读档，删除，格式化 |
| 在保存有大量存储文件时，可以使用过滤只显示需要的文件。 这个画面是只表示2008年8月1日0:00到2008年8月31日23:59分的LINEEYE格式数据的设定。 | < 文件过滤设定画面例 > |
主机固件的升级
新功能追加或经过改良之后，最新固件都会在敝公司主页上刊登。下载到电脑后通过串列数据线或USB可以简单的刷新为最新状态。
无人测定状态下方便的自动RUN/STOP功能
| 通过指定测试开始和结束的日时，可以在指定期间内自动进行检测。 | < 自动测试设定例 > |
能够开发独自的控制系统
< 程序库中的样本程序 >
连接、检测、按键模拟、
取得CSV格式的监听数据
准备了VisualC++以及Visual Basic用的LE系列通信程序库，能够在短时间内开发在PC上与其他软件功能使用的特殊控制系统。
* 任何人都可以自由使用LE系列通信程序库以及样本程序，但本公司不对其使用方法做免费技术支持。请见谅。
【LE系列通信函数例】
| LEConnect | 与LE系列连接 |
| LEGetSetup | 取得LE系列的设定 |
| LESetTable | 设定发送数据表格 |
| LEGetProgram | 取得程序、数据 |
| LEStartMeasure | 开始测试 |
| LEGetMonitorData | 取得监听数据 |
| LEEmulationKey | 模拟LE系列的按键操作 |
LE系列PC操作程序库是一个能让用户以及程序更好的使用分析仪常用功能的开发用样本库。
如果需要在PC上使用LE系列的全部功能，推荐使用电脑连接软件LE-PC300G。
多彩的印刷格式
在画面表示模式对应的文本打印格式下，可以打印指定范围的测试数据。另外，如果使用专用的打印机，还可以连续打印屏幕显示画像的硬拷贝以及逻辑分析时的波浪线。
● 印刷图例请点这里 → sample1 ｜ → sample2 ｜ → sample3
| 接口(标准配备) | RS-232C （V. 24）*1， RS-422/485 （RS-530）*1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 扩张测试接口(选配件)*2 | 端子台RS-422/485［ LE-25TB ］， X.20/21［ LE-25Y15 ］， RS-449［ LE-25Y37 ］， V.35［ LE-25M34 ］*3， 1.8/2.5/3.3V/5V系TTL/I2C［ OP-SB5GL ］， 红外线通信IrDA/ASK［ OP-SB6G ］， 电流环［ OP-1C + SB-25L ］， CAN/LIN［ OP-SB7GX ］ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 标准对应的协议 | 调步同期（异步）、异步PPP、字符同步 SYNC/BSC、比特同步 HDLC/SDLC/X.25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 能够扩展的协议 | I2C、BURST*4、IrDA(IrLAP)、CAN、DeviceNet、LIN | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 同步时钟 | ST1（DTE发送数据时钟） ， ST2（DCE发送数据时钟） ， RT（DCE接收数据时钟） ， AR（从发送接收数据的边缘抽出的同步时钟） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 捕获内存容量*5 | 2.4M字节 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 内存利用的附加功能 | 能够切分使用，误操作保护，能够选择循环缓冲/固定缓冲 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 备用电池 | 测试条件设定和测试数据能够使用内置锂电池备份约5年 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 全双工时的最高通信速度 | 1.000Mbps | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 半双工时的最高通信速度 | 1.000Mbps | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 速度设置范围 | 50bps～1.000Mbps | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 速度设置功能、精度 | 在范围内能够任意设定发送和接受的数据速率（有效数字：4位，设定误差：±0.01%以下） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 数据格式 | NRZ， NRZI， FM0， FM1， 4PPM， ASK | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 数据编码 | ASCII， EBCDIC， JIS7， JIS8， Baudot， Transcode， IPARS， EBCD， EBCDIK， HEX | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 字符、帧格式 | 异步：数据位（5， 6， 7， 8） ＋ 奇偶校验位（0， 1） ＋ 停止位（1， 2） 字符同步：数据位 ＋ 奇偶校验位 （共6， 8bit） 位同步：数据位 （8bit） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 奇偶校验位 | NONE， ODD， EVEN， MARK， SPACE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 多机通信位 | 使用特殊记号表示MP(多机通信)位的状态 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 数据发送顺序 | 能够切换 LSB first 或 MSB first | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 极性转换 | 能够切换NORMAL或INVERTED | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 错误校验 | 奇偶错误（ODD，EVEN，MARK，SPACE），帧中继, BREAK, ABORT, 短帧， BCC（LRC，CRC-6，CRC-12，CRC-16，CRC-ITU-T，FCS-16，FCS-32） 能够指定BCC的透过模式处理 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 在线监听功能 | 在不影响通信线路的前提下连续记录通信日志并使用LCD显示 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 闲置时间记录表示 | 能够指定时间间隔100m秒， 10m秒， 1m秒 、以及OFF（不记录） 最高999. 9秒 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 时间标记记录表示 | 能够指定“日时分”、“时分秒”、“分秒10m秒”、以及OFF（不记录） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 线路状态记录表示 | 从RS(RTS)、CS(CTS)、ER(DTR)、DR(DSR)、CD(DCD)、CI(RI)、EXIN(外部触发输入) 中选择4个信号，与收发数据一并记录，能够以波形图表表示 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 地址过滤 | 能够过滤记录指定地址的数据帧（限于HDLC/SDLC/X.25的测试） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 数据表示、操作 | 数据捕获时的画面暂停， 滚屏表示， 翻页表示， 跳到指定画面 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 位移表示 | 能够将表示帧全体向右或向左以1比特单位移动 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 协议翻译表示 | SDLC（对应modulo 8/128）翻译， ITU-T X. 25（对应modulo 8/128）翻译， LAPD翻译， PPP翻译， BSC翻译， IrLAP翻译， I2C翻译 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 线路状态LED | 将把SD， RD， RS(RTS)， CS(CTS)， ER(DTR)， DR(DSR)， CD(DCD)， CI(RI)， ST1(TXC1)， ST2(TXC2)， RT(RXC)的各信号线的状态使用双色LED实时表示 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RS-232C的LED发光条件 | 逻辑ON=红灯亮，逻辑OFF=绿灯亮，未连接NC=灭 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 其他接口的LED发光条件 | 逻辑ON=红灯亮，逻辑OFF或未连接NC=灭 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 时间间隔计时器 | 2种 极限值 999999 （能够指定分辨率1ms ，10ms ，100ms） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 通用计数器 | 2种 极限值 999999 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 数据数计数器 | SD用/RD用 各1个 极限值 4294967295 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 触发功能 | 最多可指定4组触发条件以及触发动作来控制测试，还支持以一个条件触发另一个条件的连续触发 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 触发条件 | 通信错误（可个别指定奇偶、MP、帧中继、BCC、Break、Abort、短帧等）， 最多8个字符的通信数据序列（可指定通配符、位屏蔽）， 指定以上的闲置时间，计时器/计数器值一致， 通信接口信号线和外部触发输入的逻辑状态 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 触发动作 | 测试停止（可调整停止时间）， 触发条件的有效化， 计时器的控制（开始、停止、重置）， 计数器的控制（计数、清除）， 蜂音器鸣叫， 向存储卡保存测试数据， 发送事先指定的字符序列（Manual仿真时）， 向外部触发端口OT2脉冲输出 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 外部触发输入 | 所有触发条件成立时向外部触发端口OT1脉冲输出，以指定触发动作向外部触发端口OT2脉冲输出 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 数据搜索功能 | 能够搜索捕获内存中特定条件的数据 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 搜索条件 | 通信错误（可个别指定奇偶、MP、帧中继、BCC、Break、Abort、短帧等）， 最大8个字符的通信数据序列（可指定通配符、位屏蔽）， 指定以上的闲置时间， 指定时刻范围的时间标记， 触发一致数据 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 搜索动作 | 能够选择一致数据的头文表示以及计数表示 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 监听条件自动配置 | 可自动设定协议、数据速率(最大115.2Kbps)、译码、同步字符、BCC等测试条件*6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 自动测试（自动RUN/STOP功能） | 在指定时刻以指定周期（可选每月、每天、每小时）自动开始/停止测试 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 开机自动RUN功能 | 开电源后，能够自动开始测试 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 自动保存功能 | 将监听数据向捕获内存记录的同时向CF卡保存文件 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 文件大小 | BUF （捕获内存容量）， 1M字节， 2M字节， 4M字节， 8M字节 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 文件数 | 最多1024个 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 延时测试功能 | 显示接口信号线的变化时间间隔（表示现在/最小/最大/平均，分辨率0.1m秒） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 信号电压测试功能 | 测试并显示RS-232C的SD、RD、ER(DTR)、CD(DCD)的电压振幅值（表示现在/最小/最大，输入范围±15V，分辨率0. 1V） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 逻辑分析功能 | 将接口信号线的逻辑变化以采样时钟周期测定，以波形图表表示 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 采样时钟 | 1KHz～20MHz （14段） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 采样内存 | 最少2,000个采样点 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 触发条件 | 通信信号线以及外部信号的逻辑状态一致，在线监听功能的指定触发条件的一致 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 触发位置 | Before（注重触发点的前面）、Center（中央）、After（注重触发点的后面） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 表示的扩大缩小 | ×8 ， ×4 ， ×2 ， ×1 ， ×1/2 ， ×1/4 ， ×1/8 ， ×1/16 ， ×1/32 ， ×1/64 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 其他功能 | 测试光标间时间，切换信号线，信号状态的搜索 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 比特误码率测试 | 能够在DTE或DCE模式（能切换pin排列），使用回送或交互模式测试线路品质 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 通信模式 | 可选择同步（ SYNC ），异步（ ASYNC ） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 测试速度 | 50bps～1.000Mbps 任意通信速度 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 测试模式 | 连续测试，接收比特数指定，测试时间指定，1～1440分单位反复测试 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 测试数据 | 26-1, 29-1, 211-1, MARK, SPACE, ALT, DBL-ALT, 3in24, 1in16, 1in8, 1in4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 误码插入功能 | 能够使用按键操作向测试数据中插入1比特误码或5比特误码 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 测试项目和范围 | 能够测试ITU-T推荐G.821规范的参数 有效接收比特数（ 0～9999999秒 ），比特误码数（ 0～9999999～9. 99E9 ），比特误码率（ 0～9. 99E-9～1 ），块误码数（ 0～9999999～9. 99E9 ），块误码率（ 0～9. 99E-9～1 ），Savail（ 测试有效时间 0～9999999秒），Loss次数（ 同步偏离次数0～9999 ），误码秒数（ 0～9999999秒 ），%EFS （ 正常工作率 0. 000～100. 000% ） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 仿真功能 | 使用DTE 或DCE 模式（能够切换pin配列）能够发送接收任意数据 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 发送数据输入 | 能够向数据表格中输入16种发送数据（合计16K字节） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 误码数据输入 | 发送数据的一部分能够以奇偶错误等误码数据输入 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 控制线自动控制 | RS(RTS)、CS(CTS)、ER(DTR)、CD(DCD)的信号线和信号发送的时间能够以1m秒分辨率自动控制，并能以按键操作手动控制 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 发送驱动控制 | 模拟RS-485时，能够选择在发送数据的前后自动激活驱动的自动控制，和ER(DTR)或CD(DCD)信号线按键操作使之联动的手动控制功能 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MANUAL模式 | 可以一边确认通信状况的画面，一边把分配在操作键的数据以按键操作发送，能够与触发功能并用 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FLOW模式 | 仿真X-on/X-off控制数据以及RTS/CTS控制线的流程控制顺序（可选择接收方或发送方） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECHO模式 | 把接受的信号按照帧单位（buffer echo）或字节单位（character echo）或以折返方式（loop back）发送 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POLLING模式 | 模拟轮询通信（可选择主动或从动） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 文件管理功能 | 测试数据和测试条件能够以PC读取格式保存到CF卡 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 文件种类 | 测试数据（.DT），测试条件（.SU ）， 触发保存数据（TG SAVEnn.DT）， 自动保存数据（#nnnnnnn.DT） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 文件操作 | 通常文件表示、类型/日期分别表示、保存、读取、删除、删除所有文件、格式化 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 对应存储卡 | 2G字节～8G字节*7的CF卡（本公司配件存储卡以外没有工作保证） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 打印输出功能 | 测试数据的指定范围以各种格式印刷，打印表示图像硬拷贝 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 液晶显示屏 | 单色 240×64 dot 无背光 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AUX(RS-232C)端口 | mini-DIN 8pin连接器 通信速度：9600bps～230.4Kbps （6段） 印刷数据的输出， 可用于PC联动［LE-PC300G］， 可用于固件更新 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| USB2.0端口 | 设备方B连接器 支持Full speed传送 可用于PC联动［LE-PC300G］， 可用于固件更新 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 外部电源*8 | 附带AC适配器 DC9V，2A（AC100～240V，50/60Hz） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 内置电池 | 镍氢电池（型号：P-19S） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 电池工作时间*9 | 约8小时 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 电池充电时间 | 约2.5小时 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 温度范围 | 工作时： 0～40℃ 保存时：-10～50℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 湿度范围 | 85%RH以下 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 适合规格 | CE (CLASS A)， EMC (EN61326-1:2006) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 外形尺寸 | 210 （ W ）×154 （ D ）×38 （ H ） mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 重量 | 约760g | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 附带品 | DSUB25pin用监听数据线（LE-25M1）， DSUB9pin用AUX数据线（LE2-8V）， 外部信号输入输出数据线（LE-4TG）， AC适配器（3A-183WP09）， 便携包（LEB-01）， 程序CD， 使用说明书， 保证书 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 配件 |
|
*1：进行DSUB9pin接头的RS-232C以及独自帧配列的RS-422/485的监听时，需要配件的监听数据线和端子台（型号：LE-259M1和LE-25TB）。
*2：扩张测试接口能够使用［ ］内记载的配件支持。
*3：不支持V.35的控制信号线。
*4：跟时钟边缘同步，取得所有数据。
*5：每次捕捉发送接收数据、闲置时间、时间标记、线路状态，将消耗4字节内存。
*6：通信数据量少或误码过多时，不能正确自动设置。
*7：超过2G字节的储存卡，从固件Ver. 1.06以后能够支持。
*8：能够使用附带AC适配器（型号：3A-183WP09 接头极性正极中央）以及旧机型的AC适配器（型号：3A-161WP09 接头极性负极中央）。
*9：按我公司测试条件测试。
