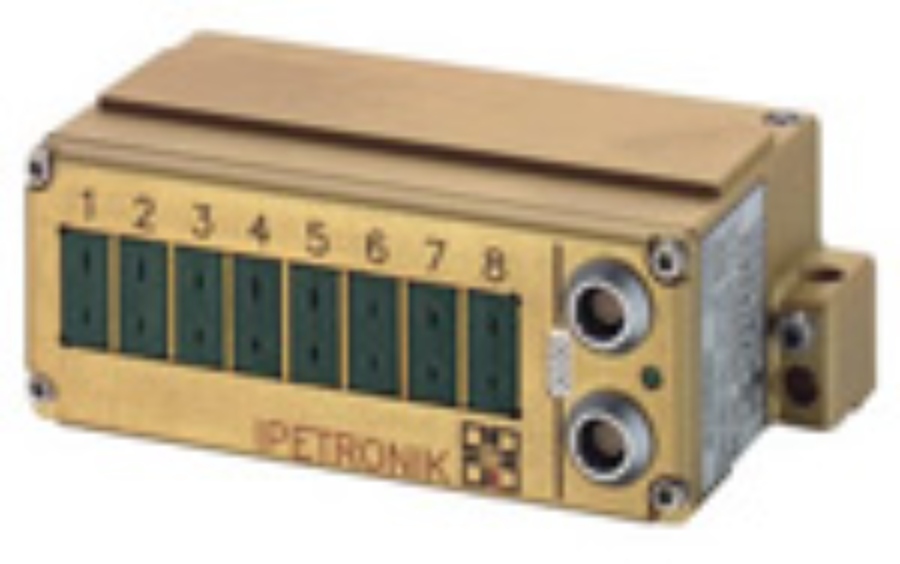

M-THERMO热电偶温度测试模块
详细介绍
特点:
● 用于热电偶测量的8或16路模拟输入
● K型（NiCr/NiAl）
● 用于参考温度（冷端补偿）PT100的电阻器
● 传感器特征线的线性化
● 传感器中断探测
● 通过软件进行测量配置
● 测量数据输出到CAN,可选用CANopen协议
● 全面的电隔离（测量输入和CAN)
● 专门用于发动机舱内测试项目
技术参数：8通道或16通道输入..................................测量范围是-60°C到+1370°C，
16位的模数转换，±50V输入保护，相互电隔离
防混淆滤波器......................................10Hz，type1-pole RC低通
采样率............................................1/2/3/10/20Hz
• 8 通道...........................................最大总采样率160Hz
• 16 通道..........................................最大总采样率320Hz
CAN总线...........................................高速总线标准ISO 11898-2
操作温度..........................................-40°C到+125°C
存放温度..........................................-55°C到+150°C
相对湿度..........................................5%到95%
电源..............................................12/24/42V的直流电源，
当小于6V时，模块自动关闭
• 8通道...........................................小于2W
• 16 通道.........................................小于4W
尺寸(W×D×H)/质量
• 8 通道..........................................120×54×41mm/320g
• 16 通道.........................................204×54×41mm/509g
外壳.............................................铝外壳，金色阳极电镀
IP 保护等........................................IP67
● 用于热电偶测量的8或16路模拟输入
● K型（NiCr/NiAl）
● 用于参考温度（冷端补偿）PT100的电阻器
● 传感器特征线的线性化
● 传感器中断探测
● 通过软件进行测量配置
● 测量数据输出到CAN,可选用CANopen协议
● 全面的电隔离（测量输入和CAN)
● 专门用于发动机舱内测试项目
技术参数：8通道或16通道输入..................................测量范围是-60°C到+1370°C，
16位的模数转换，±50V输入保护，相互电隔离
防混淆滤波器......................................10Hz，type1-pole RC低通
采样率............................................1/2/3/10/20Hz
• 8 通道...........................................最大总采样率160Hz
• 16 通道..........................................最大总采样率320Hz
CAN总线...........................................高速总线标准ISO 11898-2
操作温度..........................................-40°C到+125°C
存放温度..........................................-55°C到+150°C
相对湿度..........................................5%到95%
电源..............................................12/24/42V的直流电源，
当小于6V时，模块自动关闭
• 8通道...........................................小于2W
• 16 通道.........................................小于4W
尺寸(W×D×H)/质量
• 8 通道..........................................120×54×41mm/320g
• 16 通道.........................................204×54×41mm/509g
外壳.............................................铝外壳，金色阳极电镀
IP 保护等........................................IP67
