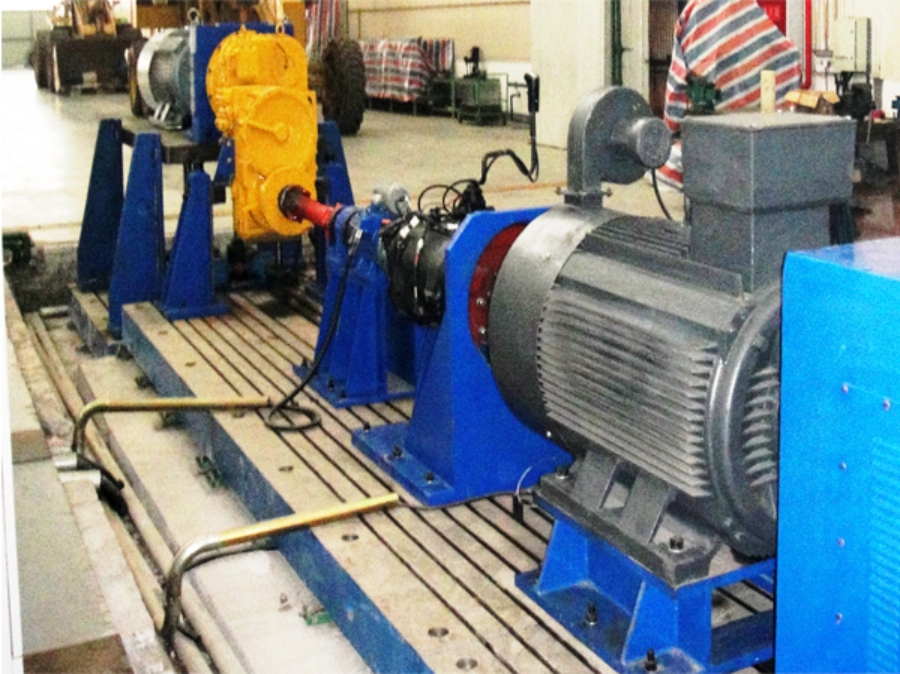

GZCVL T-IV 变矩器变速箱测试系统

1、主要用途

该液力变矩器测控试验台主要用于液力变矩器：

液力变矩器的稳态疲劳试验：通过调节和控制试验总成输入端及输出端电机的转速和扭矩，在不同档位下实现不同输入工况的稳态疲劳试验；

液力变矩器的传动效率试验；

液力变矩器的性能试验。

2、应用对象

试验对象为液力自动变速器（AT）、液力变矩器，额定参数可以在如下范围：

3.试验内容

方案采用电能回馈节能技术，即动力和负载均采用电机；能量在直流母排之间循环，负载电机产生的电能通过逆变系统直接反馈到驱动电机，供电单元只需要考虑系统的损耗即可。使得试验系统具有环保、节能、操作简便等特点。

试验台的仪器仪表系统具有手动控制、自动控制、程序控制三种控制方式。功能包括：工况（扭矩、转速）控制，异常情况下的报警、保护处理和人为干预。可以进行数据记录、数据处理和报表、绘图。

试验类型

1）稳态疲劳试验：通过调节和控制试验总成输入端及输出端电机的转速和扭矩，在不同档位下实现不同输入工况的稳态疲劳试验；试验方法及试验数据要求等参考标准QC/T 568.4-2010《汽车机械式变速器总成台架试验方法》3.4条规定。

2）液力自动变速器性能试验，主要试验项目有：

a）定输入扭矩牵引试验；

b）定道路负载条件下的反拖试验；

c）空载运行损失试验；

d）模拟发动机全油门条件下的性能试验；

e）行驶道路负载条件下的性能试验；

f）以发动机制动扭矩为负载的反拖扭矩试验；

具体试验方法及试验数据处理要求等参见标准QC/T 29033-2010《汽车液力变速器 台架性能试验方法》。

3）传动效率试验，在不同转速、扭矩及温度情况下的效率测试；

具体试验方法及试验数据处理要求等参考标准QC/T 568.4-2010《汽车机械式变速器总成台架试验方法》3.1条规定。

参照标准：

QC/T 568.4-2010《汽车机械式变速器总成台架试验方法》

QC/T 29033-2010《汽车液力变速器 台架性能试验方法》

GB-T 7680-2005 《液力变矩器  性能试验方法》

JBT 9720-2001 《工程机械变速器性能试验方法》

JBT 10135-2001《工程机械液力传动装置技术条件》
