GZCVL T-II 安全防坠器测试系统

GZCVL T-II 安全防坠器测试系统

该系统采用模块化设计,依据国内外最新测试标准,结合用户测试需求,完成安全防坠器性能测试。

详细介绍

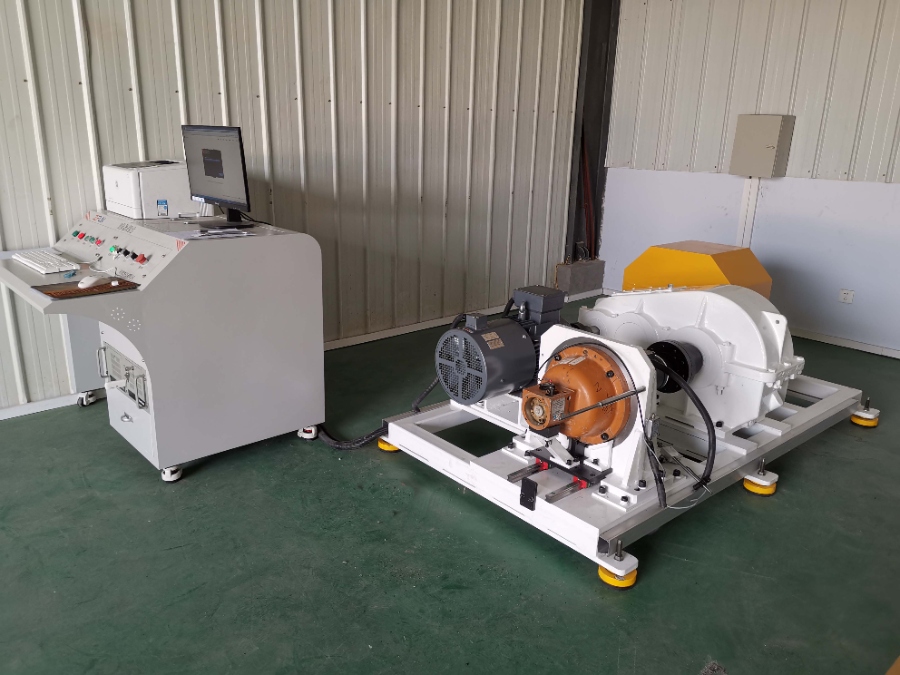

本试验台采用一体化设计,可满足多种型号的防坠器性能试验。驱动部分采用进口ABB/SIMENS变频器作为驱动控制器。

机械布置叙述:该系统通过一台变频器驱动一台电机,精确控制电机的输出转速,电机后端连接一台有两根通轴的增速箱,增速箱的输入通轴的一端接一套惯性轮装置,增速箱输出通轴一端接转矩转速传感器,传感器的后端接被测防坠器。

系统检测原理:

变频电机安装于减速机高速轴上,由变频器调节变频电机的转速来模拟升降机的速度。减速机高速轴另一端安装一个飞轮,用于模拟施工升降机的载荷,当防坠安全器动作制动时,旋转的飞轮释放能量产生制动力矩。在减速机输出轴上装有转矩转速传感器用来测量防坠安全器制动过程中的转矩、转速型号。工控机通过数据采集卡采集防坠安全器的制动过程中的转矩、转速信号,显示防坠安全器制动过程中的转矩转速曲线和其他所需要的参数,并生成检测报告。


本试验台能够完成的试验项目及参照标准

l  可以检测升降机运行速度在2.0m/s(可调整)及以下的SAJ30、SAJ40、SAJ50 、SAJ60等型号的防坠安全器试验台

l  安全器动作速度的试验

l  安全器制动性能试验

l  安全器可靠性试验

参考标准

lJG121-2000《施工升降机齿轮锥鼓形渐进式防坠安全器》

lJG5058-1995《施工升降机防坠安全器》
