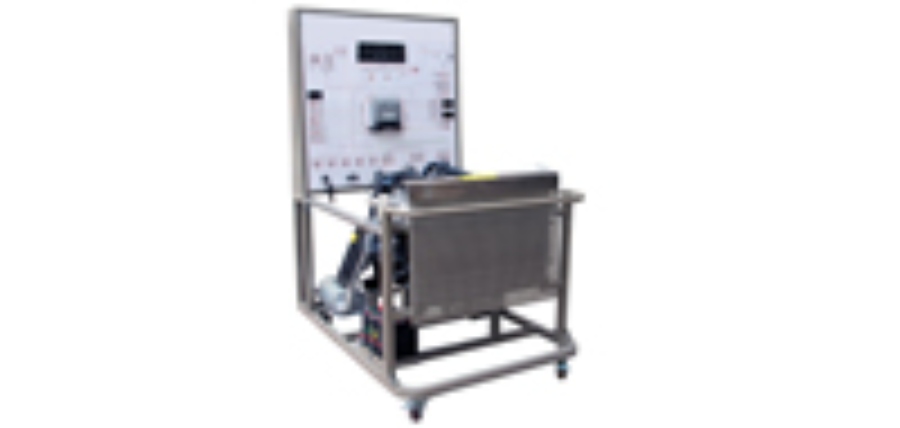

大众桑塔纳AJR电控汽油发动机实训台

      该设备采用大众桑塔纳AJR电控汽油发动机为基础，对发动机可进行起动、加速、减速等工况的实践操作，真实展示电控汽油发动机的组成结构和工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构对汽车发动机和维修实训的教学需要。

功能特点

1.  真实可运行的电控汽油发动机，充分展示电控汽油发动机的组成结构和工作过程。

2.  实训台面板上绘有彩色喷绘电路图，喷绘图由3mm厚有机玻璃保护，学员可直观对照电路图和电控汽油发动机实物，认识和分析控制系统的工作原理。

3.  实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速、喷油压力、进气岐管压力等参数变化。

4.  实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。

5.  实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。

6.  实训台配备有油门控制装置，可方便对发动机加速减速。

7.  实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。

8.  实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。

9.  配备智能化故障设置和考核系统：

1)  采用数字化集成电路板，最新MCU技术与配套的故障设置控制技术，拥有专利技术，系统稳定、不易感染病毒。

2)  不需要电脑就可独立进行考试考核，老师与学生界面分开，老师通过密码进入教师界面出题，学生在普通界面答题(教师出题方式：通过人机交互式界面中的主功能菜单选择“设定故障点和故障类型”，输入密码进入出题设置故障界面，从故障名称列表中选择所设故障，可任意选择“开路故障”，“短路故障”，“接触不良”三种故障类型；学生答题方式：进入主功能菜单选“学生查找故障技能考核”，学生通过实际操作测试查找出故障后，在此界面中选择故障名称和类型进行回答，如果答题正确系统响应“正确！故障排除”；如果答题错误，系统提示“不正确！请再检查”，对每道题的允许答题次数可由老师设在1~10次范围内)。带有与设备相适应的试题库，试题库可根据用户的要求进行编辑。

3)  高清淅3.8寸(0.225×0.225点)的液晶显示屏，中文菜单式操作界面，人机对话友好。只需4个操作按键，操作简单快捷。

4)  可自由设定任意一处电路的线路断路、对地短路、接触不良等故障现象，能够设置与控制模块脚有关的各种常见故障，可根据设备使用要求调整故障设置点的数量和类型。

5)  安装有RJ45网络接口，备有RS-232串行口，可用网线与其它设备的故障设置装置组成一个网络，通过主控计算机控制每一台设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。

技术参数

1.  外形尺寸：1400×1000×1800mm(长×宽×高)

2.  工作电源：直流12V

3.  燃油标号：依发动机型号

4.  油箱容积：10L

5.  工作温度：-40℃～+50℃
