TJ—IV（DPU）辐射监测主机

DPU101通用辐射监测主机作为辐射监测系统中的基本单元，实现数据采集、信息显示、远传通讯及数据存储等功能。既可独立配合不同类型辐射探测器及控制单元使用，也可作为基本节点集成在辐射监测系统中使用。

主机可为多个数字辐射探测器提供电源并通过串口采集辐射信息，同时对数字辐射探测器进行远程参数配置；就地辐射信息显示采用工业级彩色液晶屏，软件显示界面及配置菜单简洁直观，充分简化用户操作。

主机提供多个数字通讯接口，包括RS-485串口以及以太网口，其中串口采用Modbus标准通讯协议，以太网口采用TCP/IP标准通讯协议。与探测器单元及报警控制单元的连接均通过串口实现。

基于串口通讯的总线结构，DPU101可连接单路数字化辐射探测器或通过接线箱连接多路数字化辐射探测器；同时，可连接单路ACU101报警控制单元或通过接线箱连接多路报警控制单元。

技术参数

q显    示：4.3″工业级彩色触摸液晶屏

q数据采集：可连接最多4路数字辐射探测器，配合就地电源箱，最多可连接32路数字辐射探测器

q报警控制：内置蜂鸣器（80dB）；外置声光警示灯（可选）；可扩展多路数字报警控制单元

q通讯接口：串口（RS-485）×3 （串口1用于数字探测器通讯；  串口2用于数字报警控制单元通讯；串口3用于上位机通讯）以太网口×1（可选）（网口1用于上位机通讯）

q可连接单元：PD-GMD/SD/ND系列辐射探测器；PD-ACU系列报警控制单元

q数据存储：标配4 GB SD卡；最大可扩展32 GB SD卡

q供电电源：100 ～ 220 VAC；12 VDC（最少25 W，可选）

q工作温度：-10℃ ～ 50℃

q工作相对湿度：< 95% （35℃无凝结）

q结    构：壁挂式安装；金属外壳，防水防尘封装

q尺    寸：300 mm × 200 mm × 155 mm

q重    量：5 Kg

功能特点

q数字化接口，通讯总线结构实现与多个数字辐射探测器，多个报警控制单元及上位机搭配使用，方便用户进行系统集成

q使用工业级彩色触摸液晶屏，人性化交互界面，直观显示关注信息

q内置大容量数据存储，设计数据掉电保护功能，保证意外情况下的数据安全

q电源隔离，通讯线保护等完整的电磁兼容设计，保证极端电气环境下的稳定工作

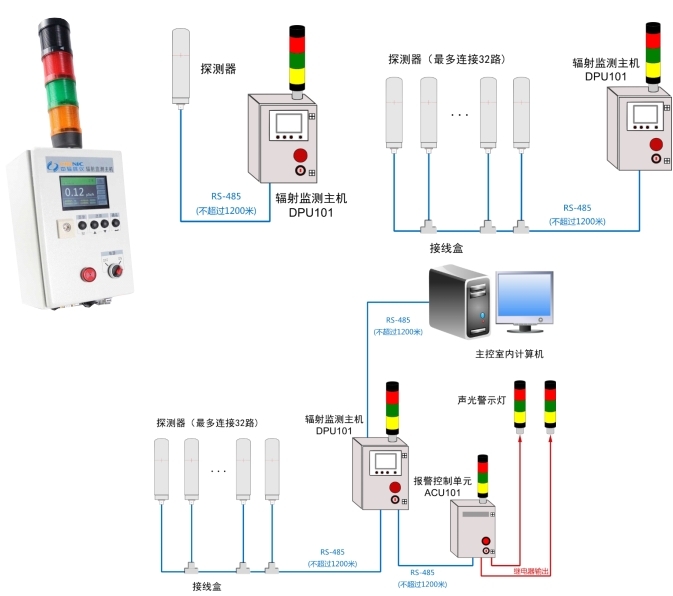

典型应用

DPU101作为多功能通用主机，可通过RS-485通讯总线连接方式，采集多路数字化探测器的辐射信息；同时可通过RS-485串口方式连接报警控制单元，控制多路继电器输出，驱动声光警示灯，电磁阀等单元；同时，主机通过RS-485串口与主控室内计算机连接，运行管理软件即可对DPU101实现远程控制与查看。
