NC-2A扭矩测量仪使用说明书

一、概述

NC-2A扭矩测量仪是采用微电脑技术设计的一种具有一定智能的测定各种动力机械和动力传输机械的扭矩、转速和功率的高精度电子仪器。其大致原理是NC-2A通过一个高精度的鉴相器检测出来自NJ型传感器的二路电信号的相位差，并将其进行调零和乘以系数等数学处理，直接数字显示出扭矩。它能与各种量程的磁电式相位差型扭矩传感器配套使用，测量各种发动机、电机、风机、压缩机、液压泵、水泵、变扭器、偶合器、齿轮箱等机械的扭矩、转速和功率。它可以极其广泛地用于各种动力机械及其传输机械的研究、设计、制造及维修行业。

二、性能特点

l         全程调零功能，确保每个转速点的测量精度

l         内/外温度补偿可选择

l         外转速输入/小电机转速输入可选择

l         小电机转速预先记录和扣除/小电机转速实时测量和扣除可选择

l         最快采样时间1ms

l         可在任何采样时间（1ms-5000ms）执行存储和释放操作

l         最多存储2000组数据。可从LED显示，串口，打印机，D/A等多途径释放

l         数据携带时标，便于精确绘制以时间为横坐标的曲线

l         先进的参数掉电保护技术，并有写保护功能

l         超速，超载声光报警

l         快速存储继电器控制输出

l         8通道0-5V模拟量采集

l         扭矩，转速双路12位D/A输出

l         相位差和频率测量功能

l         手动打印，自动定时打印，释放打印多种打印方式

l         丰富的串口协议，对仪器的任何操作都可在上位机上进行

l         多机通讯方式，易于组成系统

三、技术性能及指标

1、扭矩测量

1.1输入信号幅度：来自扭矩传感器，幅度不小于0.2V，不大于20V有效值 。

1.2输入信号频率范围：20HZ-20KHZ

1.3输入阻抗：10KΩ

1.4采样时间：1ms-5000ms任意设定

1.5量程范围：取决于传感器，可根据传感器量程任意决定

1.6测量精度：正确地与NJ型传感器配套使用，精度±0.1%F.S或±0.2%F.S

1.7显示位数：五位浮点显示（单位N.m）

1.8自动判别并显示正负扭矩

1.9超载报警、报警值任意设定

2、转速测量

2.1输入信号：  0.2V-20V有效值，正弦波或脉冲

2.2频率范围：  20HZ-20KHZ

2.3输入阻抗：  10KΩ

2.4测量精度：  50HZ以下为±0.5%，50HZ以上为± 0.1%±1个字

2.5采样时间：  1ms-5000 ms自由设定

2.6显示方式：  五位浮点显示（单位r/min）

3、功率运算

3.1运算精度：P=0.00010472×转矩（N.m）×转速（r/min）±1个字

3.2显示方式：五位浮点显示（单位kW）

四、熟悉您的仪器

NC-2A扭矩测量仪的控件安装在前面板（控件面板）和后面板上。

前面板上方安排有三个显示窗口分别显示扭矩、转速、功率。左下方安排有一个显示窗口，循环显示八个通道的模拟量（注意：只有在选购带模拟通道的产品时才具备此窗口）。

面板上安排有一组（四个）参数设置健。参数设置键用于设置与仪器配套的传感器量程、系数、齿数，设置仪器的采样时间、定时打印时间、报警状态等等。一组（六个）功能设置健，功能设置键的上方对应有六个由发光二极管组成的红色指示灯，当您按下任何一个功能键时，其上方的指示灯被点亮，指示当前的工作状态。

前面板控件部置见图1，后面板控件布置见图2。

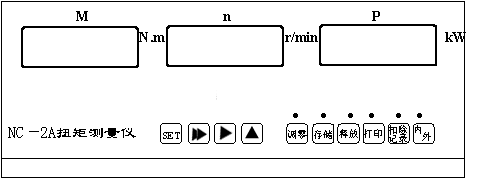

 图1    前面板控件布置图

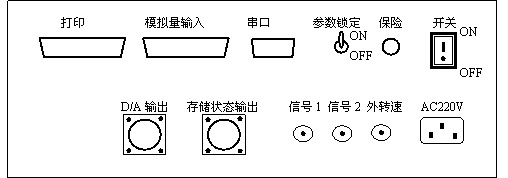

图2   后面板控件布置图

1、前面板说明

1.1 M-----扭矩显示窗口，显示位数6位

1.2 n------转速显示窗口，显示位数5位

1.3 P------功率显示窗口，显示位数5位

1.4 A-----模拟通道循环显示窗口，显示位数4位

1.5 Ch------模拟通道号显示，显示位数1位

1.6 SET-----设置键，按下仪器进入设置状态

1.7 8-----大移位键，用于选中需要修改的参数

1.8 u------移位键，用于选中需要修改参数的位数

1.9 p-----数值键，用于增加或减小需要修改参数的数值

1.10调零------调零键，用于对传感器的零点进行调整

1.11存储------存储键，用于对测量参数的存储

1.12释放------释放键，用于对存储参数的释放

1.13打印------打印键，用于打印测量参数

1.14扣除/记录------扣除/记录键，用于记录和扣除小电机转速

1.15内/外------内/外转速切换键，用于切换内/外转速的测量

2、后面板说明

2.1打印------打印接口，用于接入打印机

2.2模拟量输入------模拟量输入接口，用于接入共8路模拟量测量信号

2.3串口------串行接口，标准的RS232C接口

2.4参数锁定------参数锁定开关，用于锁定设置的参数

2.5保险------保险丝座，用于安装保险丝

2.6开关-----用于打开或关闭仪器电源

2.7 D/A输出------ D/A输出插座，用于输出扭矩、转速的模拟信号

2.8存储状态输出------仪器工作在存储状态下输出继电器信号

2.9  信号1------信号线插座，用于接入传感器第一路信号

2.10 信号2------信号线插座，用于接入传感器第二路信号

2.11  外转速-----信号线插座，当传感器有外转速信号输出时用于接入外转速信号,或当传感器有套筒转速传感器时用于输入套筒转速

2.12  AC220V------电源插座，用于接入220V电源
